1.5升四腔镜布注塑盖模具结构设计

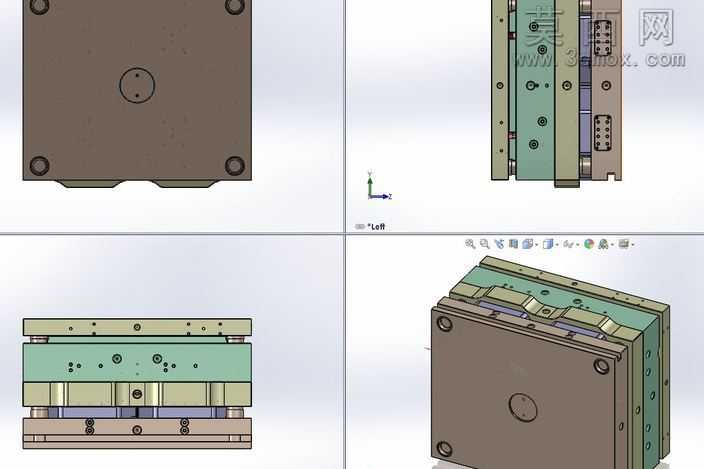

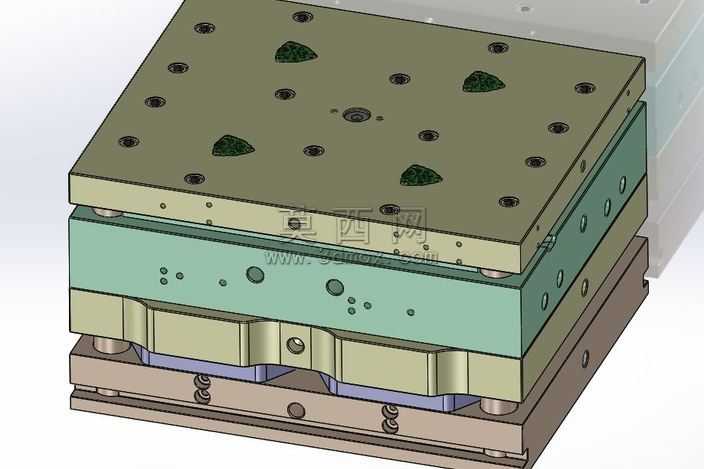

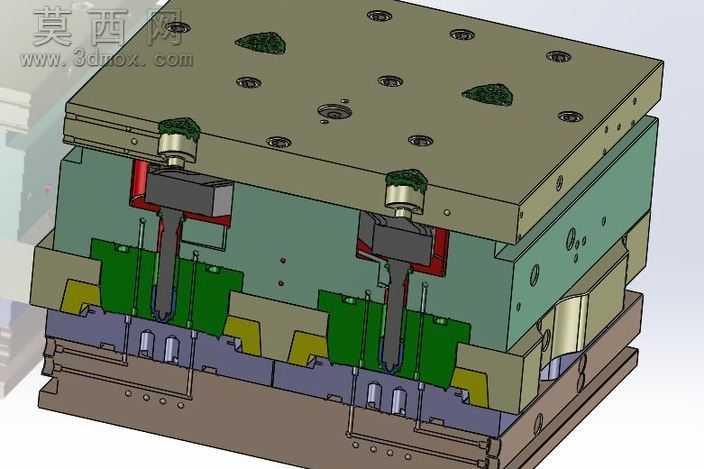

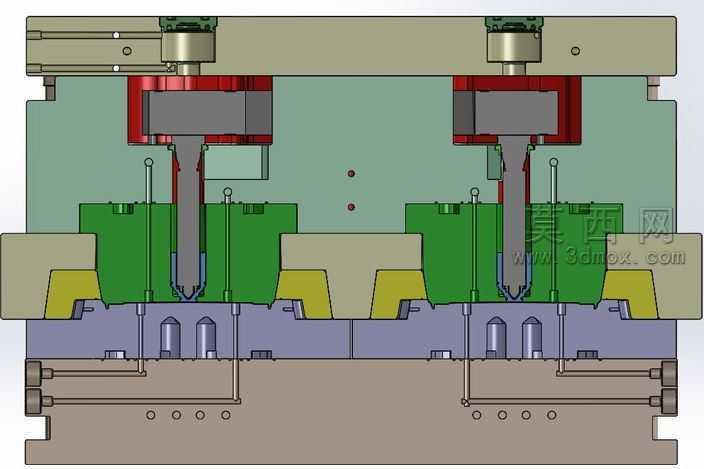

本套模型为1.5升规格配套镜布盖的四腔注塑模具三维结构，采用三维建模软件完成全参数化装配设计，完整还原模具从定模侧到动模侧的全部核心组件结构。建模过程中严格遵循注塑模具设计规范，对各零部件的配合公差、装配关系进行了精准还原，不同功能部件采用差异化材质渲染区分：定模座板、动模座板等模架部件采用调质钢材质感渲染，呈现金属哑光灰的视觉效果；型腔镶件、型芯镶件采用模具钢高亮金属质感，突出成型部件的加工精度特征；顶出机构、流道部件采用不同色系区分，清晰展示各组件的功能分区。模具采用一模四腔的平衡式型腔布局，分流道采用对称式排布设计，可保证四个型腔的注塑充模压力、熔体流动速度保持一致，有效避免成型件出现缺胶、飞边、收缩不均等成型缺陷。定模侧设置了热流道浇注系统组件，搭配独立的加热元件结构，可减少流道凝料产生，提升原料利用率；动模侧集成了斜顶抽芯机构，针对镜布盖的侧凹倒扣结构实现侧向抽芯动作，保证开模后塑件可顺利脱模，同时设置了圆形顶杆组成的顶出系统，顶杆排布对应塑件的非外观面区域，避免顶出痕迹影响塑件外观质量。冷却系统采用多层环绕式水路设计，分别在定模型腔板、动模型芯板内布置循环冷却水道，搭配密封堵头、水嘴等标准件结构，可实现模具成型区域的均匀温控，缩短注塑成型周期，提升生产效率。整套模型的装配层级清晰，各零部件无干涉错位，完整展示了注塑模具开模、抽芯、顶出的动作逻辑，可用于注塑模具结构学习、同类型产品模具设计参考，清晰呈现了多腔注塑模具从浇注、成型、冷却到脱模的全流程结构设计思路，各部件的连接固定方式、定位销与紧固螺丝的排布都符合模具设计的行业标准，具备较高的参考价值。
