食品级安全方桶注塑模具模流分析模型

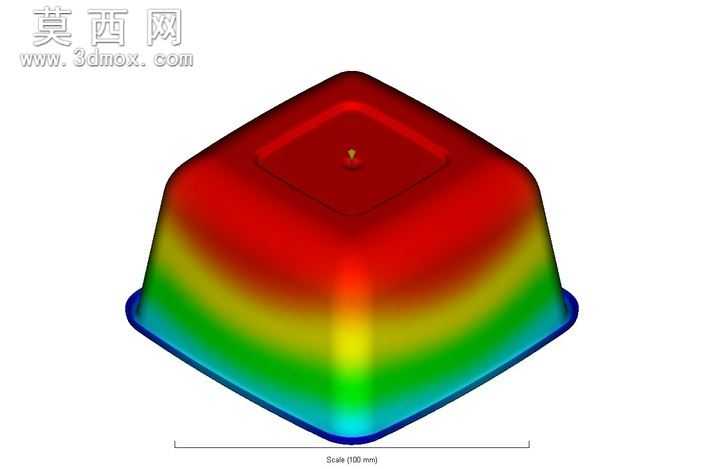

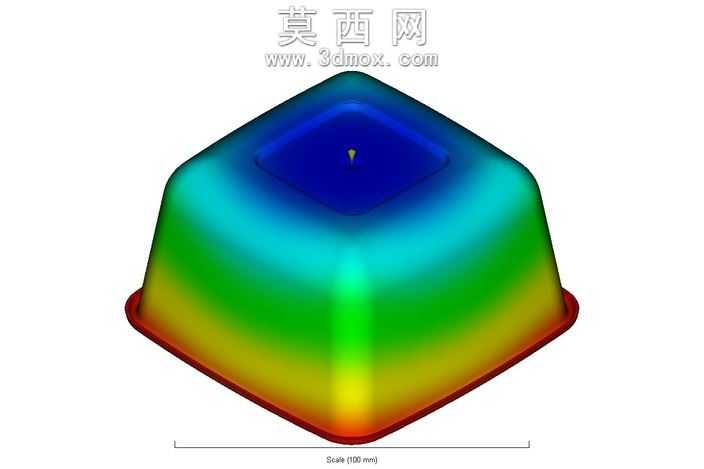

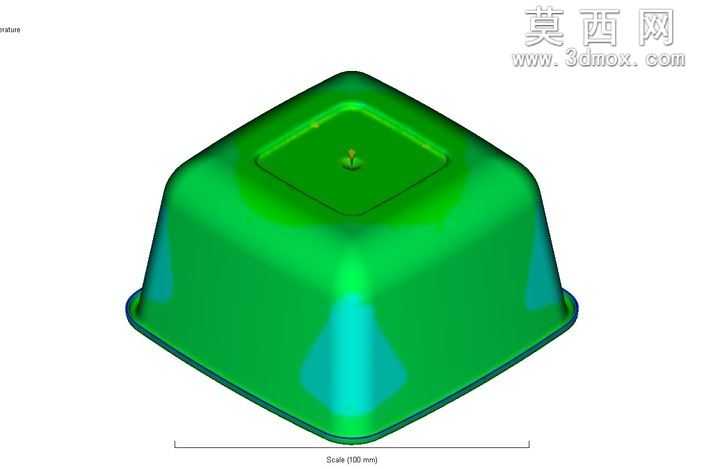

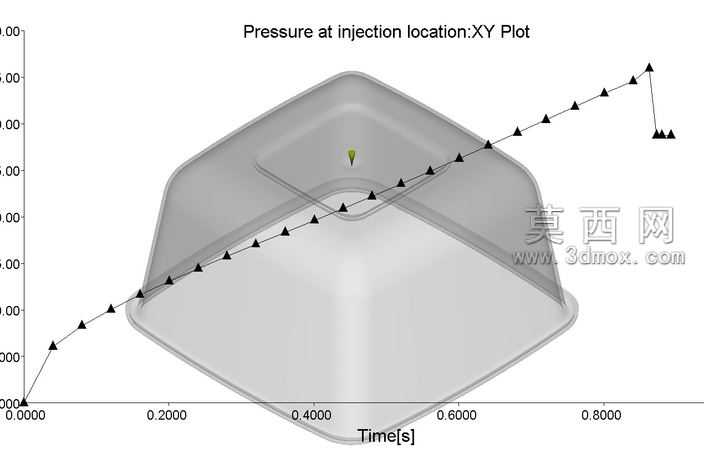

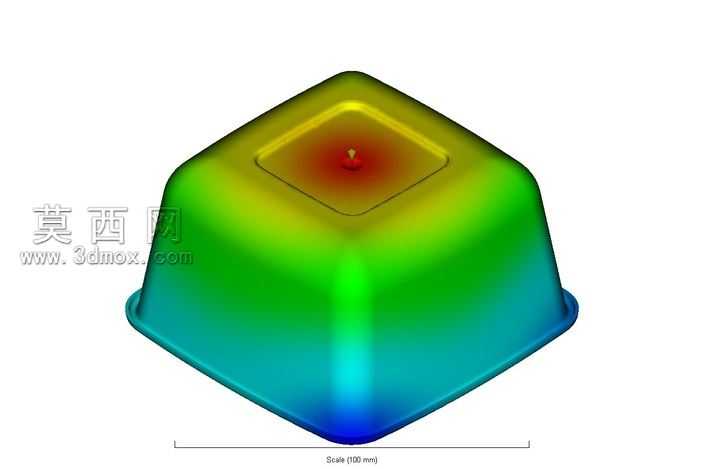

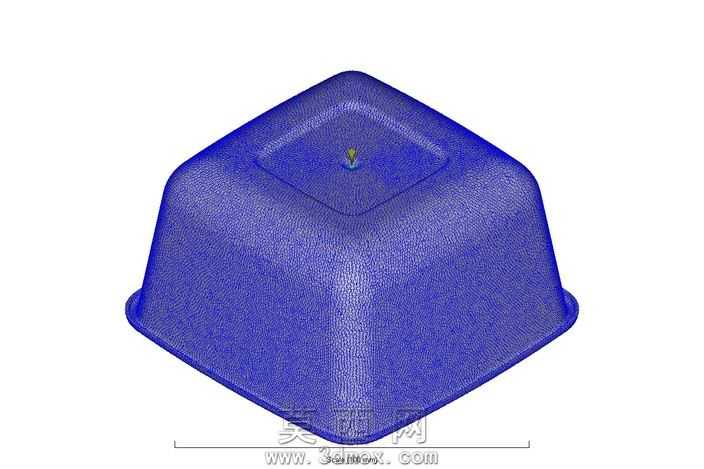

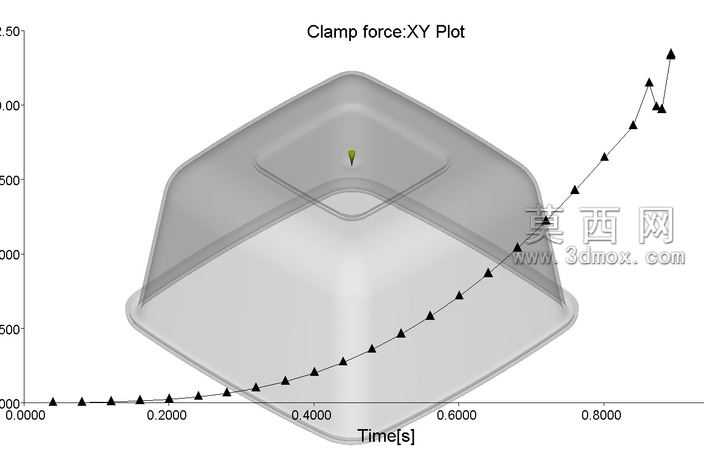

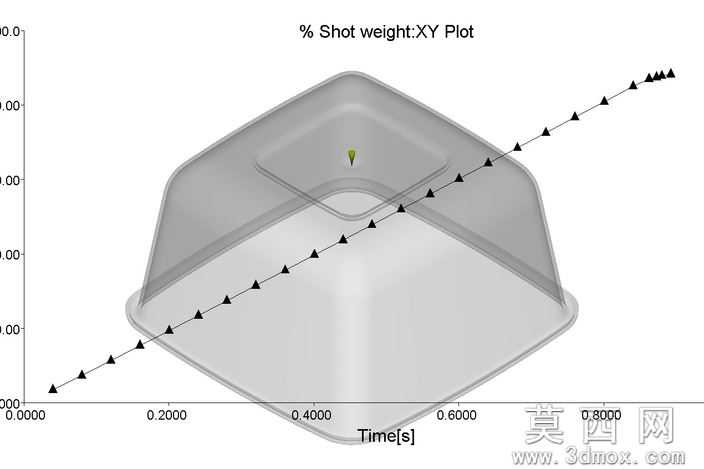

本作品为四腔布局300毫升容量食品级方桶的注塑模具模流分析三维模型，建模阶段围绕食品接触类容器的成型精度要求展开，首先完成方桶主体的曲面建模，桶身采用带圆角过渡的方台结构，顶部边缘做加厚翻边设计以提升容器结构强度，底部设置微小进胶点位适配注塑成型的浇口布局。建模过程中严格遵循注塑模具的设计规范，针对四腔排布的流道平衡做了参数化建模，将单型腔的结构特征做阵列排布时同步校准了各型腔到主流道的距离参数，确保后续模流分析时各腔填充压力的一致性。模型完成基础结构搭建后，导入模流分析模块完成材质赋予，桶身主体选用食品级注塑聚丙烯材质，模具钢部分赋予对应金属材质属性，在分析参数设置阶段，针对四腔生产的工况调整了工艺参数，将单腔分析时的锁模力、射胶压力参数做三倍校准，匹配多腔生产的实际设备负载要求。渲染阶段采用模流分析专属的彩虹色阶可视化方案，以蓝、青、绿、黄、红的渐变色阶直观展示填充过程中的熔体流动前沿温度、填充压力分布、熔接痕位置等核心成型指标，蓝色区域对应填充末端的低温低压区，红色区域对应进胶口附近的高温高压区，色阶过渡均匀无突变，验证了流道设计的平衡性。结构设计上重点考量了食品容器的壁厚均匀性，桶身壁厚从顶部到底部做渐变过渡，避免壁厚差导致的缩痕、翘曲缺陷，翻边位置做圆角过渡消除应力集中点，进胶点选择在桶底中心位置，减少浇口痕迹对容器外观的影响，同时优化了冷却水路的排布路径，确保成型周期内各区域冷却速率一致，降低产品翘曲变形量。整个模型完整还原了模流分析的全流程参数设置，从型腔布局、流道设计到工艺参数校准都贴合实际注塑生产需求，可直接用于食品级方桶模具的设计验证与工艺优化，帮助设计人员提前预判填充缺陷、锁模力需求、成型周期等核心生产参数，减少模具试模次数，缩短模具开发周期。
