防护箱式便携射频探测工作站结构

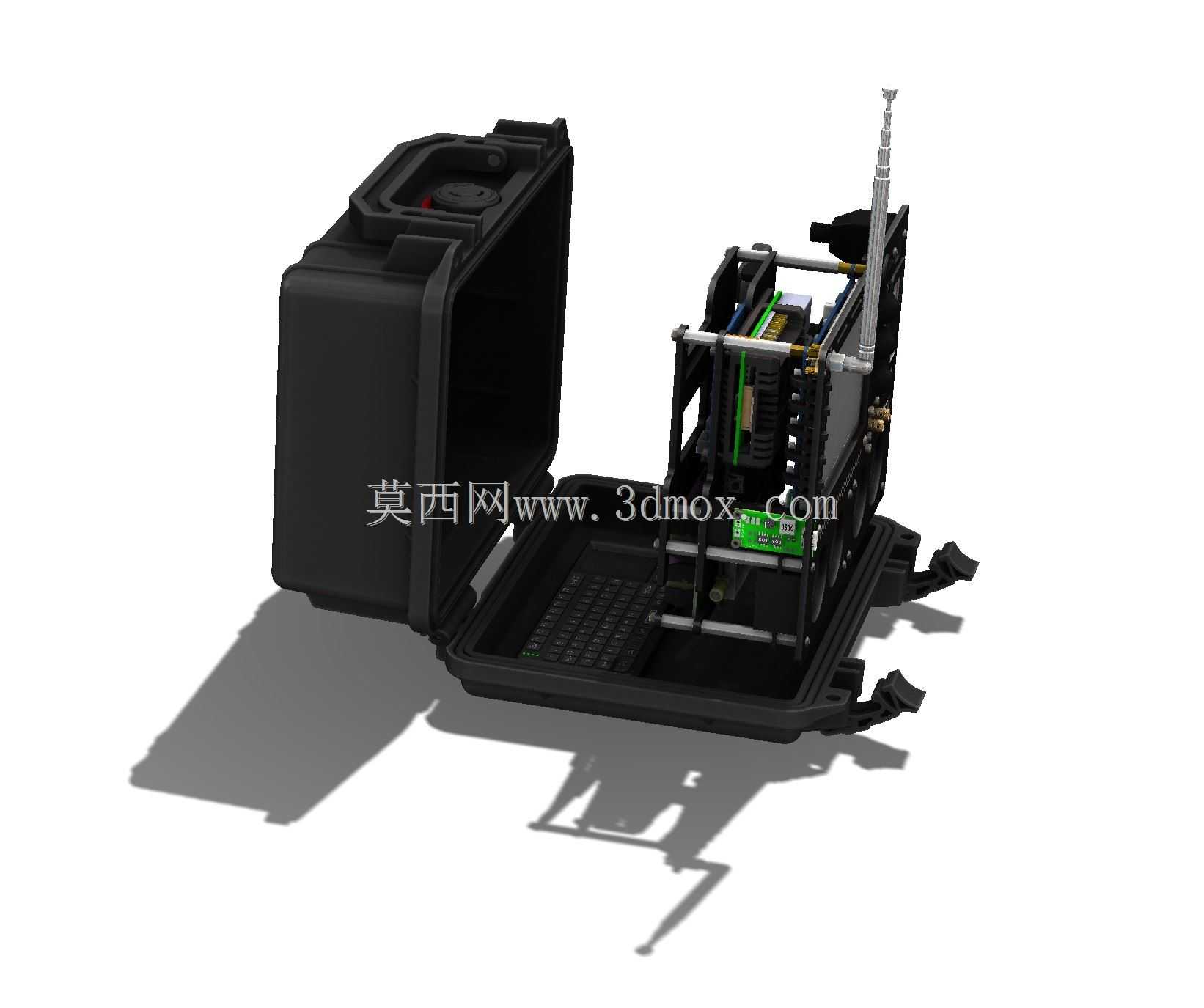

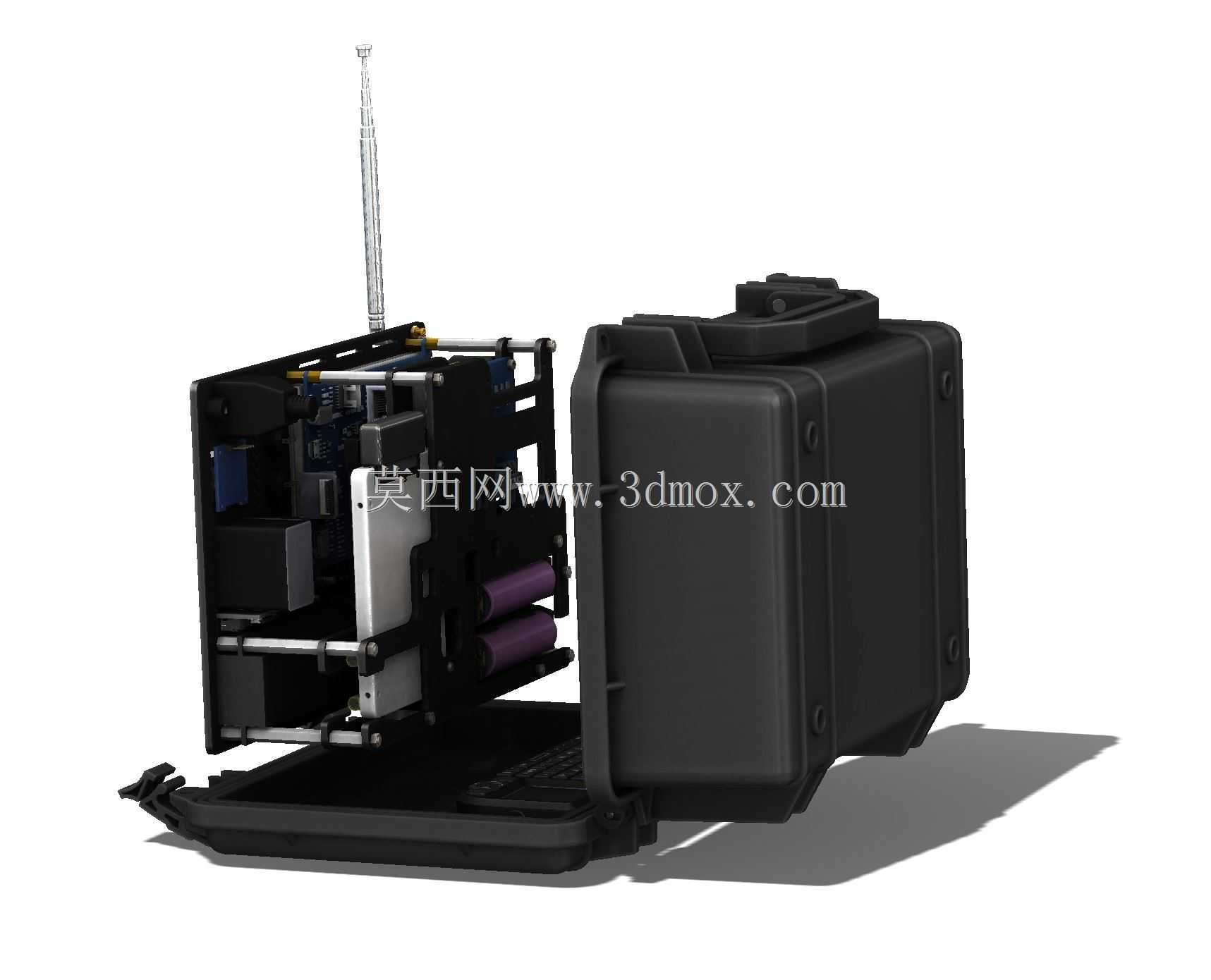

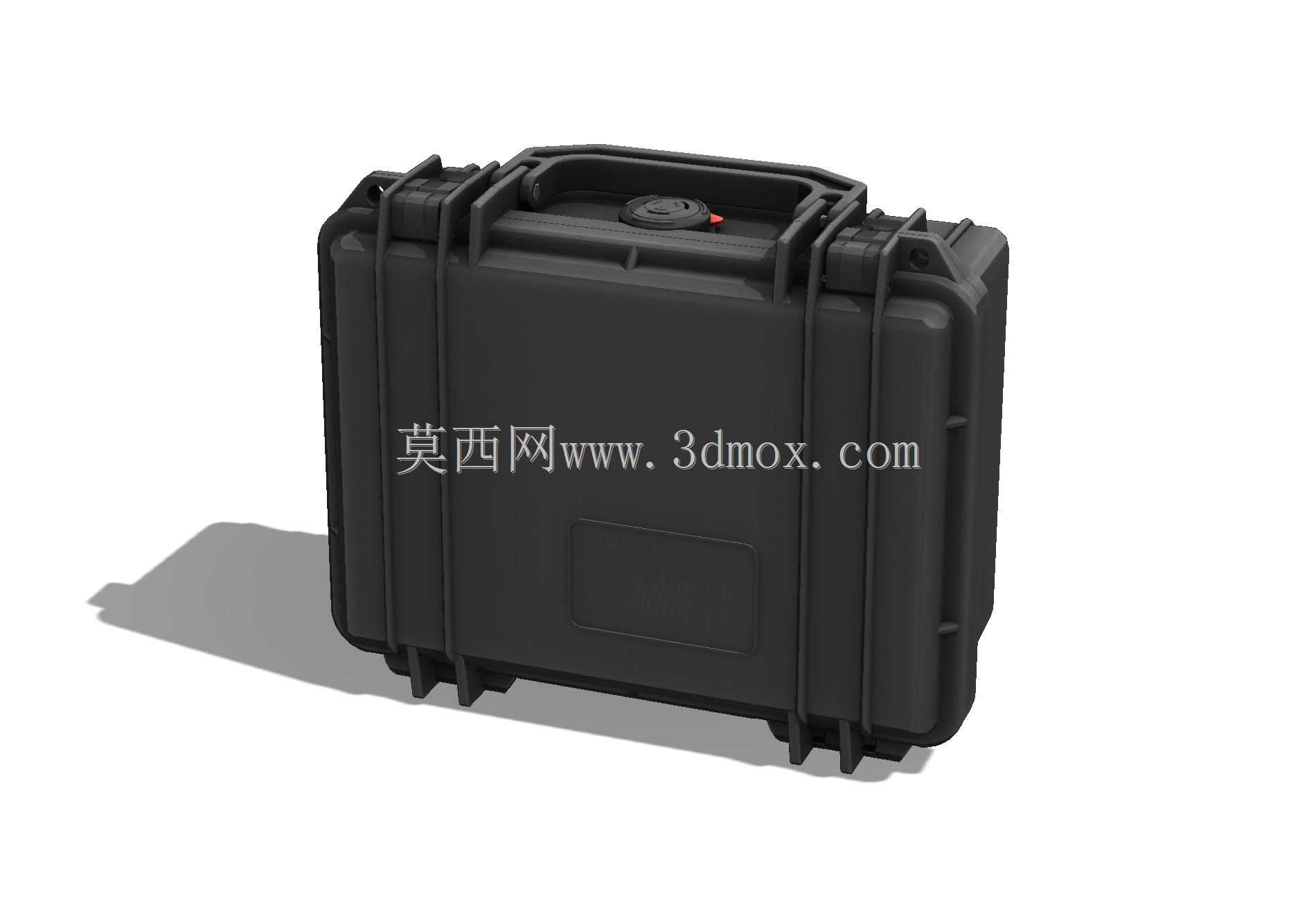

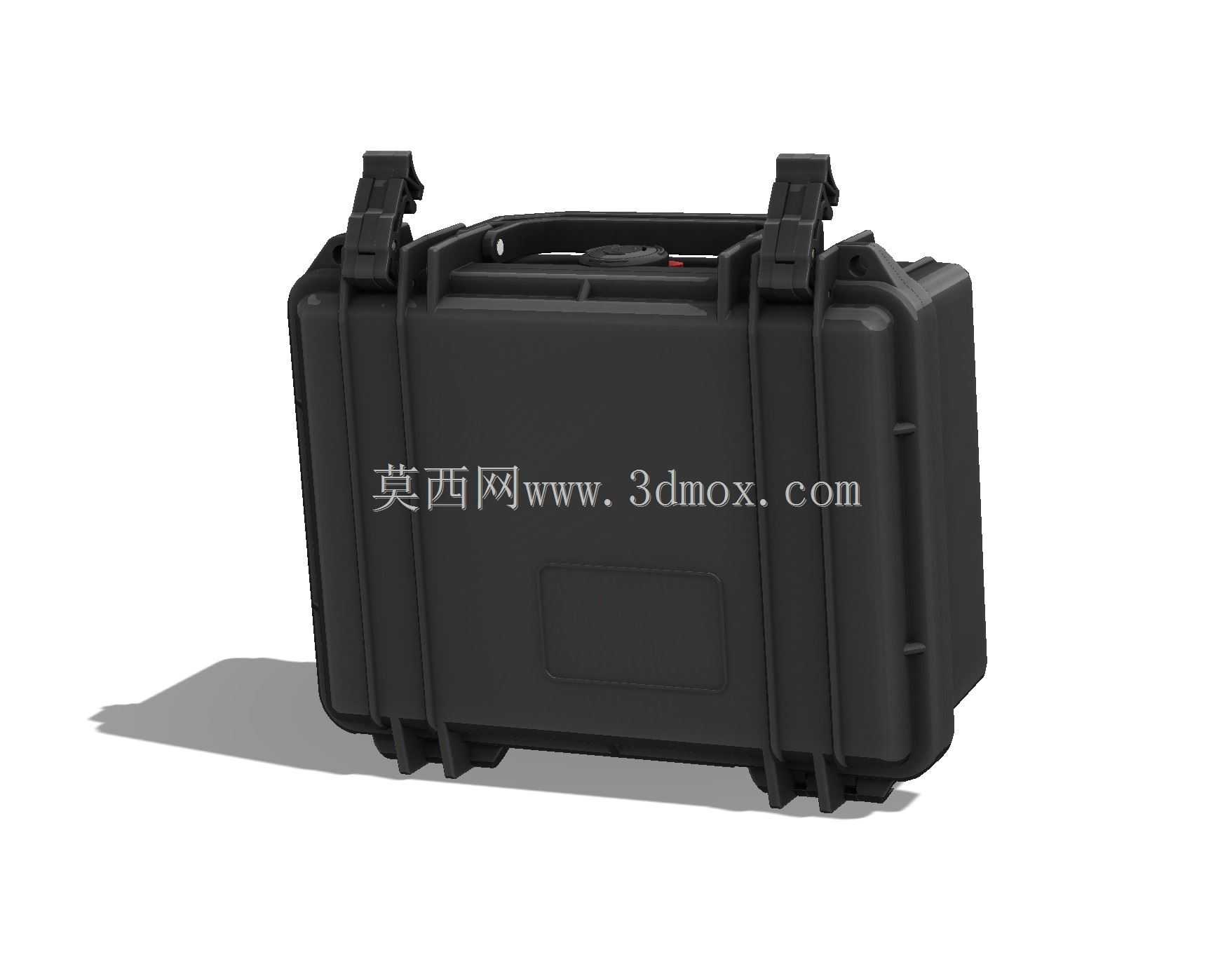

　　这套结构围绕外出现场射频信号采集、频谱观察和快速调试而展开，载体选用硬质防护箱形式，把显示、控制、供电、计算、存储、输入和线缆收纳集中在同一箱体内。箱体打开后上盖承担操作面板功能，下半部分作为键盘、线材、电池和附属模块的容纳区，适合在野外测试点、临时监测工位、车辆内部或狭小实验空间中使用。设备不需要额外搭建桌面机架，开箱后即可完成接线、启动和观测，减少现场零散部件丢失与反复拆装的问题。

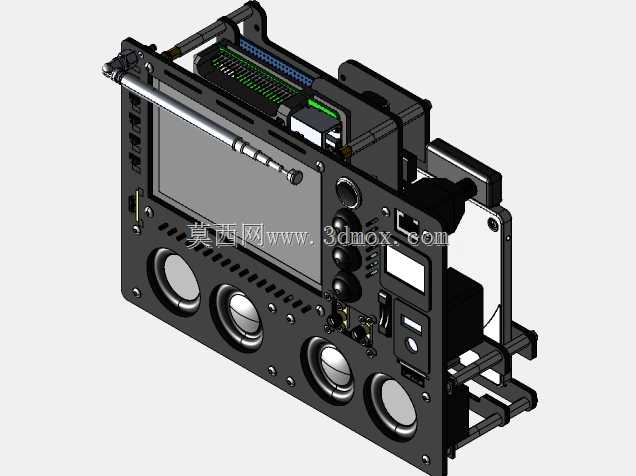

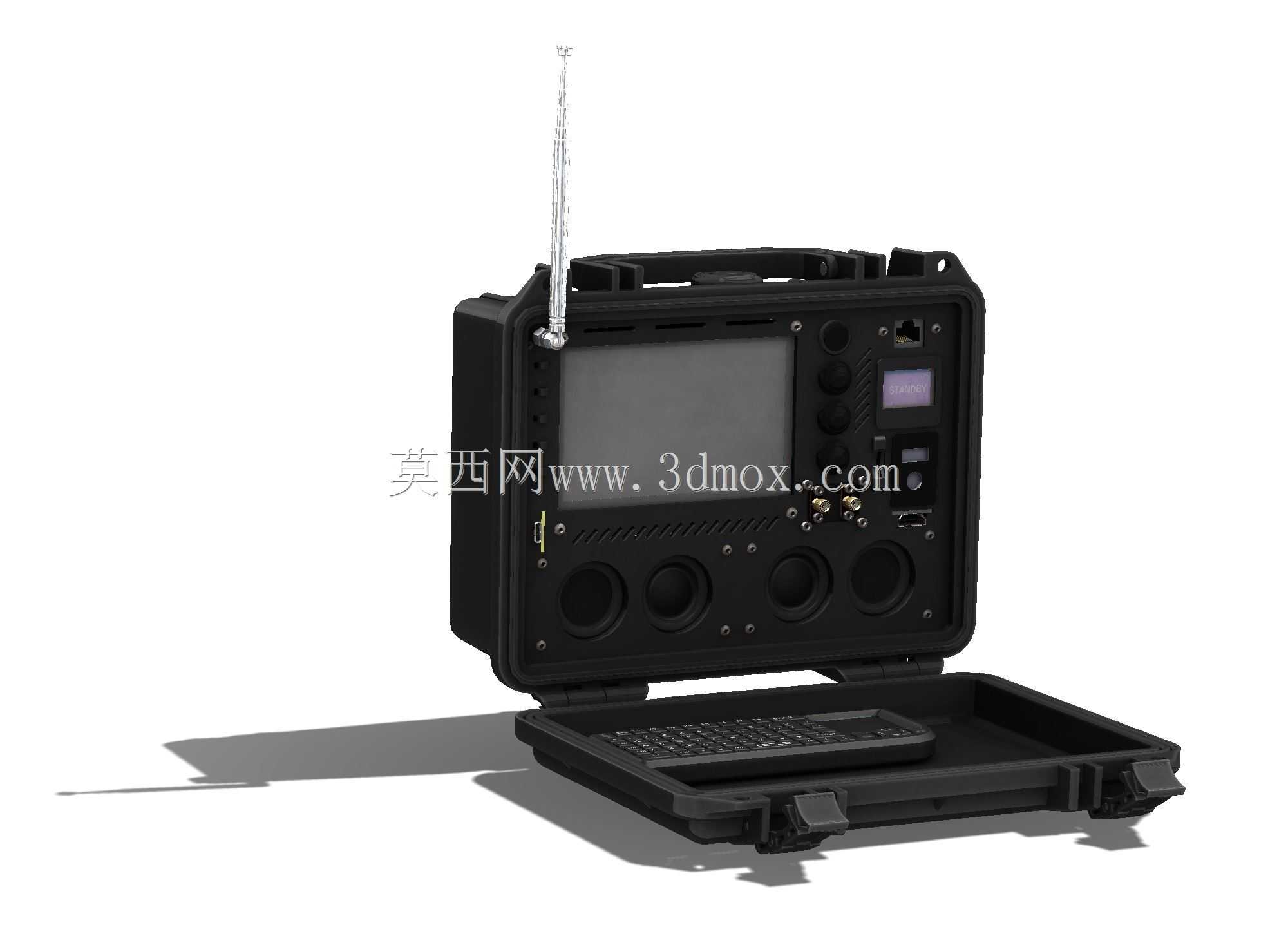

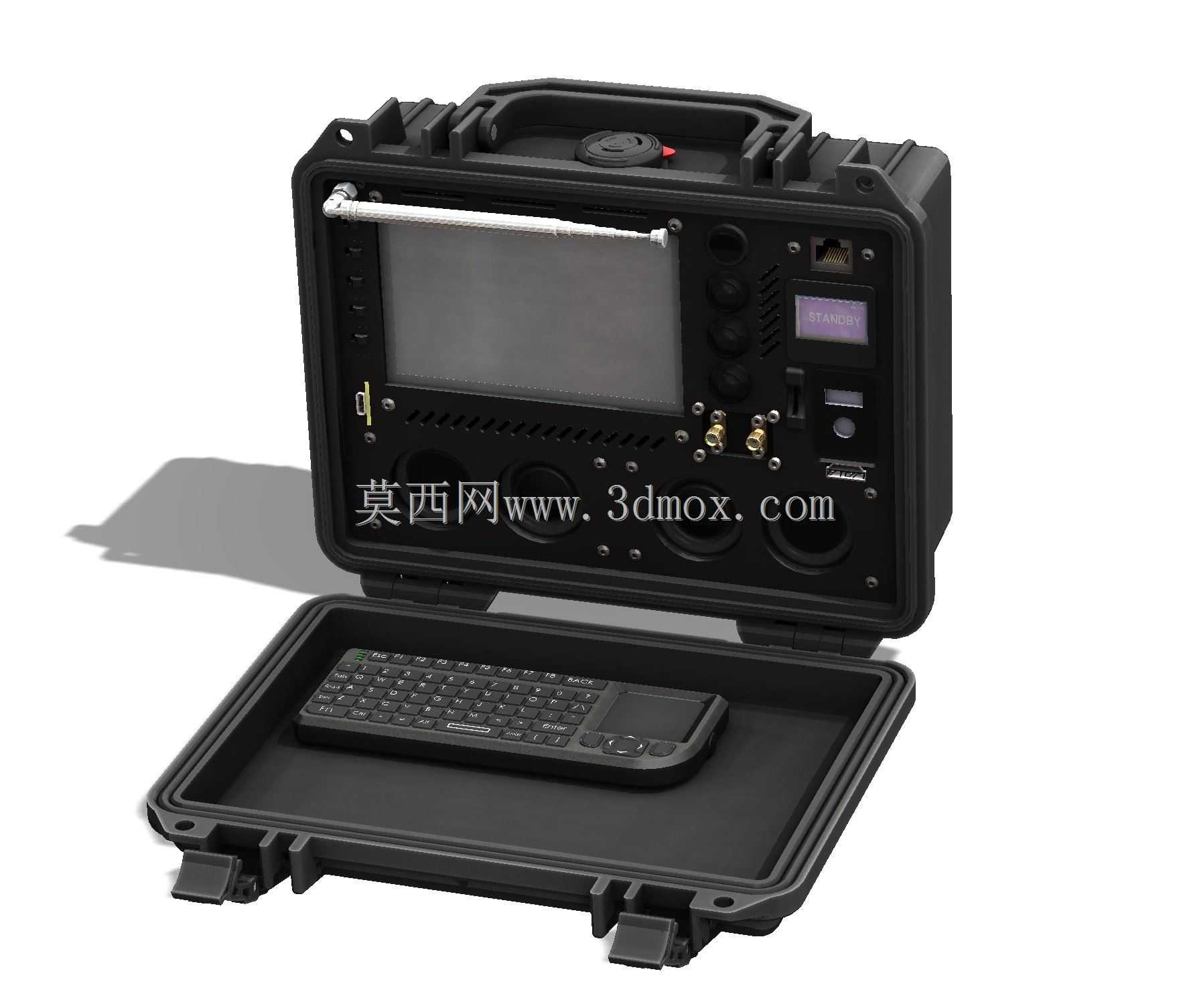

　　上盖内侧面板是整个结构的核心区域。显示屏嵌入在面板左中部，屏幕周围保留足够的边框宽度，便于通过螺钉或压框固定，并为屏幕线束、驱动板和散热间隙留出空间。屏幕右侧布置多枚圆形控制按钮、接口模块和开关，按键按照操作频率与功能分区排列，避免调试时误触。面板下部设置四个圆形开孔，可对应扬声器、通风、接头或外部天线转接位置；开孔周边需要考虑密封垫圈厚度、螺母压紧空间以及面板背面的走线半径。红色按钮集中在中右侧，视觉上与黑色旋钮区分，便于在低照度环境下快速识别。

　　面板上还集成网口、USB类接口、存储模块和电源相关部件，接口朝向操作者，插拔方向与箱盖开启角度相匹配。设计时不能只看正面布局，还要在三维结构中核对背面元件高度。防护箱盖内部深度有限，屏幕背部、接口座、按钮螺纹段和线束折弯都可能与箱盖加强筋冲突，因此面板背后应设置隔离柱或内衬板，把电气元件控制在允许的高度范围内。面板与箱盖之间建议采用减震垫或发泡衬层，既能够补偿箱体内壁不平整，也能在运输振动中保护屏幕和接口。

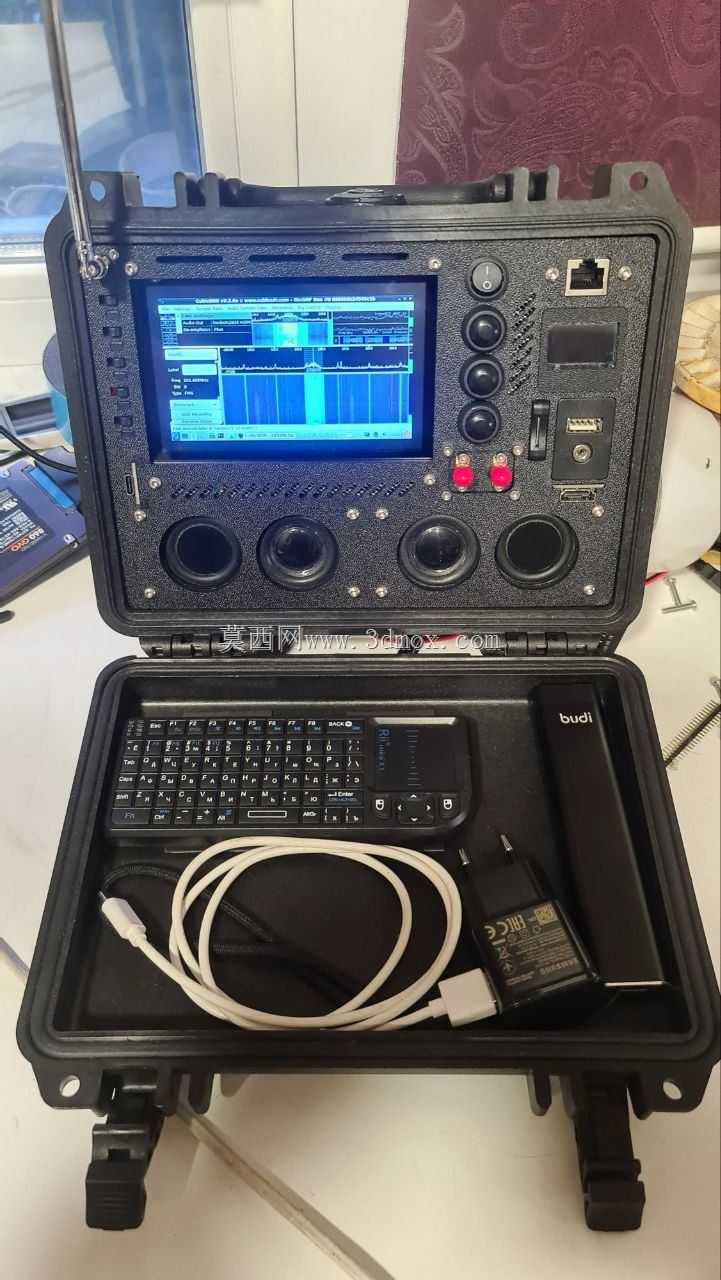

　　下半箱空间主要承担承载与收纳。键盘放置在前侧区域，尺寸按箱体内宽选取，周边保留手指操作和取放间隙。键盘后方可放置小型触控板或定位设备，线材沿箱底边缘走向，避免压住键盘。白色数据线在图中盘绕于中部，实际结构设计应为线缆预留固定绑带、魔术贴或线槽位置，使线缆在搬运时不会在箱内自由晃动。箱体右侧可容纳移动电源、电池组或长条形电子模块，模块下方需要防滑泡棉或挡边，防止开箱时滑落。

　　散热与供电是这类集成设备不能忽略的问题。计算板、射频接收模块和显示屏在持续工作时会产生热量，若完全封闭在防护箱内，热量会沿面板和内衬积聚。结构上可在不影响防护能力的位置设置隐蔽通风孔、导热垫或局部金属衬板，把发热元件的热量传递到箱体或面板。电源模块应与信号板保持一定距离，电源线和射频信号线分开走线，降低开关电源对微弱信号接收的干扰。电池放置区要考虑重心，靠近箱体底部和铰链侧更有利于搬运稳定，避免箱盖打开后整体前倾。

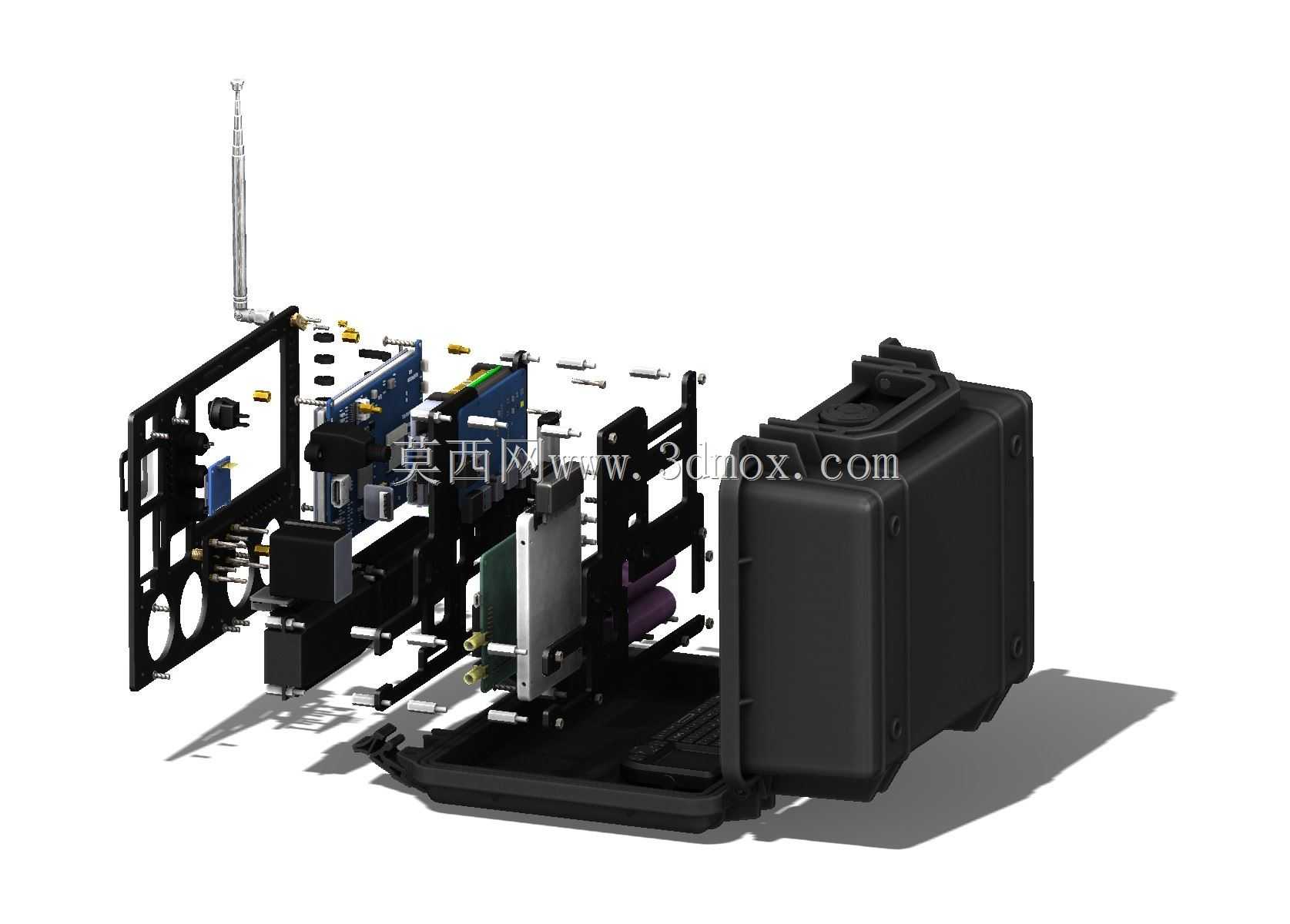

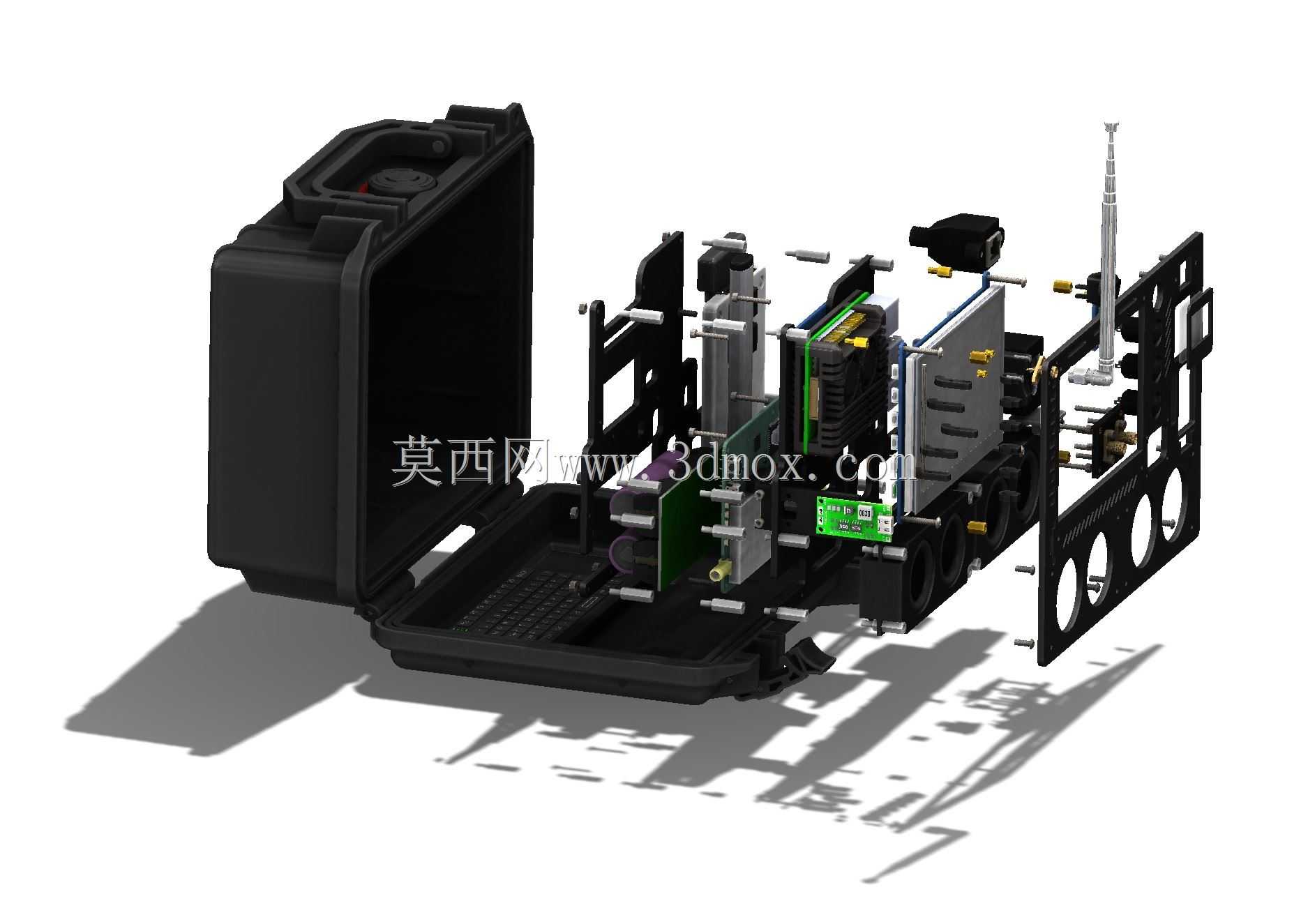

　　安装边界方面，所有元件都必须服从防护箱的内部轮廓。箱体并不是规则矩形，边角、加强筋、锁扣和铰链都会侵占有效空间，三维建模时应先建立箱体内腔的真实包络，再进行面板和内衬设计。上盖开启后，面板背面元件不能与下箱键盘、线缆或最高模块发生干涉；关闭箱盖时，屏幕表面与键盘之间要预留缓冲层，防止受压划伤。外部天线或接头若从箱体侧面引出，需要在箱壁处设置防水接头或可更换盖板，开孔位置应远离锁扣和提手，保证扳手拧紧和线缆弯折空间。

　　从维护角度看，面板应采用可拆式固定，屏幕、按钮和接口模块能够从正面或背面单独更换。内衬不宜做成完全不可拆的整体填充，而应按模块分区，给电池、硬盘、射频板和线束留出检修通道。键盘和线材属于频繁移动部件，收纳区边缘应做圆角处理，避免长期摩擦损坏线缆外皮。整体结构强调的是便携、快速部署和现场可靠性，而不是台式设备的无限扩展；因此在布局上需要克制，把高频操作件放在手边，把低频维护件放在深层位置，使有限箱内空间形成清晰的功能层级。
