锂电充电式手持电钻结构造型

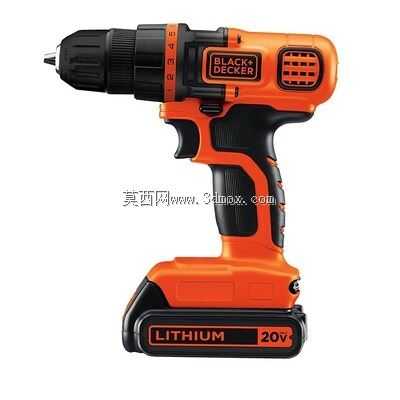

　　该作品呈现的是一款面向装配、维修与轻加工场景的锂电充电式手持电钻。整机采用枪式握持布局，前端为金属感钻夹头与减速输出段，中部布置电机、传动与控制区域，下部集成可拆卸电池包，后部形成包覆式手柄与防护外壳。此类工具在家具安装、五金维修、展架搭建、室内装修、生产线辅助装配以及户外无电源作业中使用频繁，既可以完成木材、塑料、薄板金属等材料的钻孔，也可配合批头完成螺钉拧紧与拆卸。

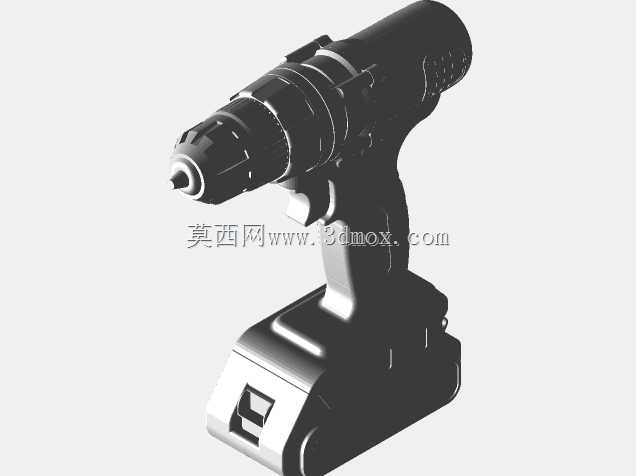

　　从结构思路看，模型重点表达了电钻从动力输入到扭矩输出的空间关系。前端钻夹头区域采用多段阶梯式圆柱造型，靠近夹爪处收窄，向后逐渐扩大并与机身外壳衔接，能够直观体现夹头、锁紧环、减速箱和电机轴线的同轴布置。该区域在真实产品中通常承受较高的径向和扭转载荷，因此外壳与内部传动件之间需要预留轴承支撑、齿轮减速和扭矩传递空间。三维造型中将前端金属件与后侧塑料机身做材质区分，有助于评审时识别输出端、握持区和电池区的功能边界。

　　机身侧面设置了品牌标识区、散热孔阵列和开关附近的人机操作区域。散热孔以规则矩形孔位排列，对应电机和电控元件的通风路径；在实际设计中，孔位不能仅按外观排布，还要兼顾防尘、防异物进入以及内部气流方向。手柄区域采用贴合手掌的曲面过渡，前侧设置扳机式速度控制开关的安装空间，后侧形成手指包覆轮廓，底部与电池包连接。手柄与主机身之间的过渡圆角较大，既改善跌落时的应力分布，也避免塑料壳体在薄壁区域出现尖锐转折。

　　下部电池包是该造型的重要组成部分。电池外壳沿底部横向展开，前端设有取放结构，侧面保留电量标识与电压参数的视觉区域。电池包与手柄之间通过插接界面连接，模型中体现了明显的分层轮廓和安装接缝。工程设计时，该界面需要同时满足导轨导向、电极接触、锁止扣合和拆卸间隙要求；电池包不能与手柄底部发生干涉，插入后还要保证重心尽量靠近握持区域，以减少前端钻头带来的倾覆感。整机重心通常落在手柄上方偏前位置，这样在水平钻孔时手腕负担较小，竖直向下作业时也更容易保持施力方向。

　　外形边界方面，作品表现出紧凑的充电工具比例：输出轴沿水平方向延伸，机身高度由钻夹头中心到电池底部形成主要竖向尺寸，握把厚度则受电池、控制板、开关和外壳壁厚共同约束。前端夹头到机身尾部决定作业时伸入狭窄空间的能力，电池包宽度和手柄围长影响佩戴手套时的操作便利性。若用于后续结构深化，需要在外壳内部补充电机外径、减速齿轮组、电池电芯、控制板、充电接口、扭矩调节机构和正反转切换件的位置，并核对扳机行程、夹头旋转范围、电池插拔行程以及外壳拼缝。

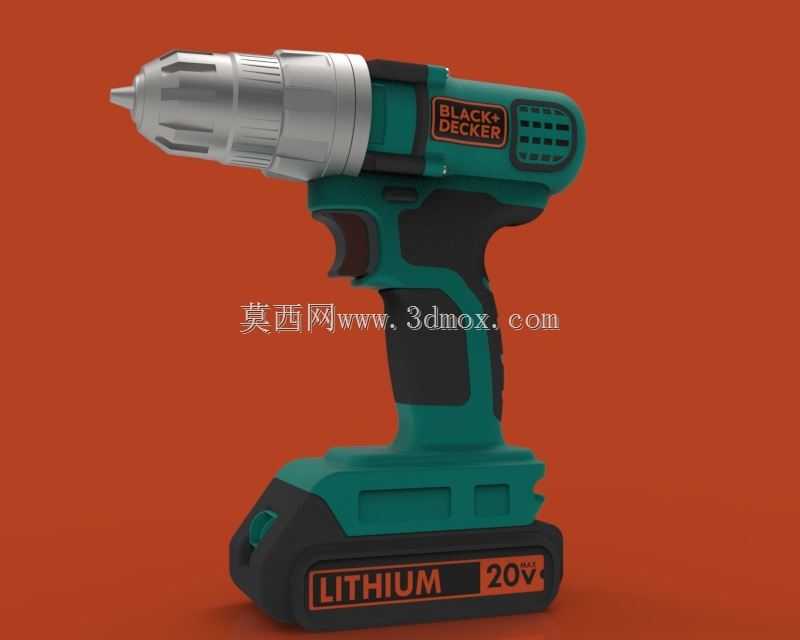

　　外观分色上，深色橡胶感区域主要分布在手柄后侧、握持区和电池底部，承担防滑、抗冲击和视觉稳定作用；青绿色外壳覆盖主要机身，形成工具识别色；金属色输出段强化钻夹头与减速箱的力量感。这样的配色并非单纯装饰，而是将高频接触区、受力区和功能输出区在视觉上分开，便于用户快速判断握持位置和工作端方向。

　　在建模表达层面，该模型适合用于电动工具外观评审、人机比例检查、装配演示和渲染展示。曲面过渡、侧边孔阵、电池包插接缝、夹头阶梯轮廓和扳机区域均有较明确的形态交代。若进入产品开发流程，可在此基础上继续细化壳体壁厚、螺丝柱、加强筋、内部支撑、密封圈、按键间隙和标签区域，使外观造型进一步转化为可制造的结构方案。
