手动式箱体冲孔加工工装结构设计

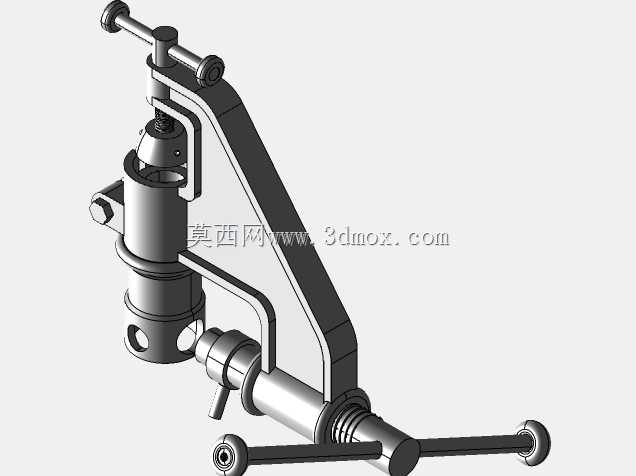

　　这款手动冲孔工装主要面向小型箱体类零件的孔位加工作业场景，适配多品种小批量的机加工车间、维修班组现场作业需求，无需外接动力源即可完成薄板类箱体构件的冲孔、压装、轻量铆接工序，在无气源无电源的野外维修、临时加工场景下也能稳定作业。从结构布局来看，整机采用C型开式机架设计，开口空间可容纳最大轮廓尺寸200mm以内的箱体构件，机架采用厚钢板折弯焊接后去应力处理，受力路径沿C型臂两侧均匀传递，作业时机架变形量控制在0.02mm以内，可保证冲孔位置的同轴度公差。设备的施力机构采用螺旋进给配合杠杆增力结构，顶部的手轮连接梯形丝杠，丝杠副导程设计为5mm，配合端部的加长操作手柄，单人施加150N的手动力即可输出最大5kN的冲压力，

　　可完成厚度2mm以内冷轧钢板、1.5mm以内铝板的冲孔作业，冲头安装位置设计有快换接口，可根据孔型需求快速更换圆冲、方冲、异形冲头，适配不同规格的孔加工需求。定位结构方面，工作台上设计有可调节的X向Y向定位挡块，挡块采用T型槽螺栓锁紧，定位行程覆盖150mm×150mm的工作台面，重复定位精度可达0.1mm，无需反复划线即可完成批量零件的孔位定位，大幅降低辅助作业时间。侧面设计的横向进给机构可完成侧孔的冲压作业，横向丝杠同样采用梯形螺纹传动，配合端部的手轮操作，可对箱体侧壁的孔位进行精准进给，避免了传统手电钻钻孔的毛刺大、位置偏移问题。整机的安装边界尺寸控制在300mm×200mm×450mm以内，底部预留四个M8的安装螺栓孔，

　　可直接固定在钳工台、移动工作架上使用，无需额外做地基处理。设计过程中充分考虑了手动作业的操作人机工程，操作手轮的高度设置在距离工作台面1200mm的位置，适配多数操作人员站立作业的操作高度，所有运动副位置都设计有防尘注油孔，日常维护仅需定期加注润滑脂即可保证机构运行顺畅，冲头与凹模的同轴度通过机架上的安装止口保证，拆装后无需重新找正即可直接使用，降低了设备的调试难度。在实际应用中，这类手动冲孔工装常被用于配电箱壳体、小型减速机箱体、仪表壳体的安装孔加工工序，相比大型冲压设备，其投入成本低、占用空间小、操作门槛低，新入职的操作人员经过10分钟的培训即可独立完成作业，尤其适合加工批量在几十到几百件的零散加工订单，可有效降低小型加工企业的设备投入成本，同时避免外协加工的周期等待问题。
