龙门式板材钻孔加工工位结构设计

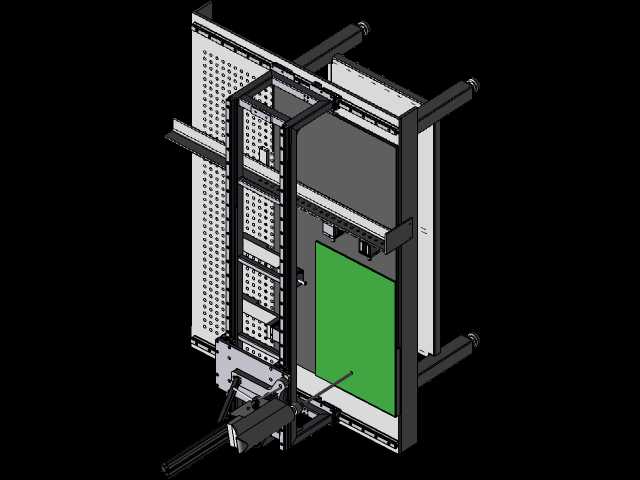

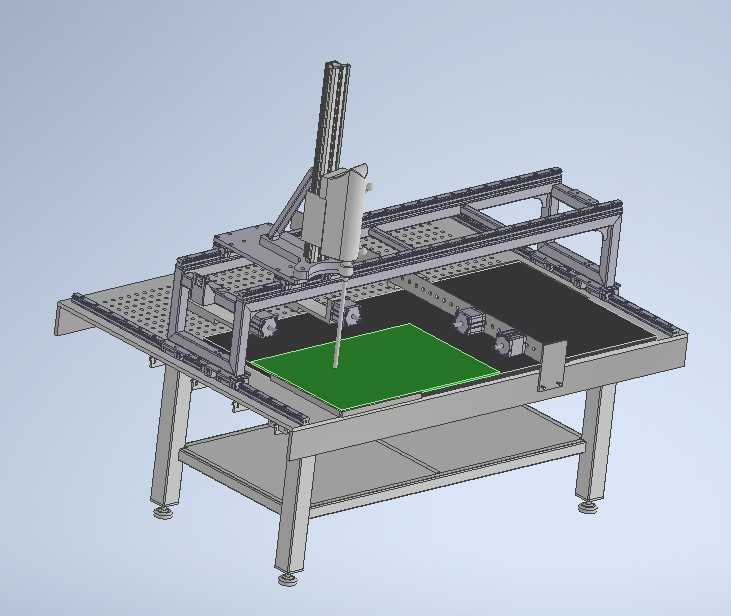

　　这套钻孔工位结构主要面向平面类板材的批量钻削加工场景，常见于板式家具生产、绝缘件加工、广告板材加工、薄金属板预制孔加工等产线环节，替代传统人工持钻或单轴台钻的低效作业模式，解决大尺寸板材钻孔时定位偏差、孔位一致性差、作业强度高的实际问题。整体采用龙门跨架式布局，加工平台为核心承载基准，台面预留阵列式排布的定位安装孔，可根据待加工板材的尺寸快速更换定位挡块或者真空吸附辅件，适配不同幅面的平板类工件装夹需求，平台下方设置置物层架，可临时存放待加工工件、钻孔辅具或者更换用的钻夹头，减少作业过程中人员往返取件的动线长度。机架部分采用标准工业铝型材搭配角件拼接组装，兼顾结构刚性与组装调试的便捷性，龙门横梁横跨整个加工幅面，

　　钻削动力头通过直线导轨副挂载在横梁上，可沿横梁方向做横向进给运动，龙门整体通过两侧的直线导轨与平台侧边连接，可沿平台长度方向做纵向进给运动，两个方向的进给均采用丝杠传动搭配伺服驱动的方案，可根据预设的孔位坐标自动走位，无需人工划线定位。钻削动力头采用垂直安装布局，主轴带行程可调的进给气缸，可根据板材厚度调整钻削下钻深度，避免钻穿工件后损伤台面，主轴端部预留标准钻夹头安装位，可根据加工孔径需求更换不同直径的钻头，适配不同规格的孔加工要求。设计过程中优先考虑了作业的操作便捷性，平台的支撑腿采用可调节脚杯支撑，安装时可通过调整脚杯高度将整个台面调整至水平状态，避免因台面倾斜导致钻孔轴线偏斜，设备的安装边界需预留至少1.2米的周边操作空间，

　　其中平台进料侧需预留不小于单块板材最大长度的上料空间，方便操作人员将板材抬放至台面定位，设备整体的走线全部沿铝型材的内置槽布置，避免走线外露剐蹭工件或者影响人员操作。在孔位精度控制上，两个进给方向的导轨安装面均做了铣平处理，安装时通过百分表打表调整导轨平行度，保证走位过程中无卡滞、偏摆，钻削头的安装座设置了微调结构，可小范围调整主轴的垂直精度，保证钻出的孔轴线与板材平面垂直，避免出现斜孔导致后续装配干涉。这套结构没有配置复杂的外壳护罩，属于开放式的加工工位，方便操作人员随时观察钻削状态，清理钻屑也更为便捷，针对不同的加工材质，可在平台上加装冷却管路接口，钻削金属板材时可外接切削液喷淋装置，降低钻头磨损速度，

　　加工木质或者绝缘板材时可加装吸尘接口，连接车间中央除尘系统收集钻削产生的粉尘，改善作业环境。龙门架的行程范围覆盖整个台面的加工区域，不存在加工死角，只要板材装夹在台面有效定位范围内，所有预设孔位均可一次装夹完成加工，无需中途重新调整工件位置，相比传统摇臂钻床，走位精度更高，批量加工时孔位的一致性更好，操作人员仅需完成上下料与程序调用即可，大幅降低对操作人员的技能要求。
