单片机程控可调电压注入电路板

　　这块板卡的核心定位是把普通ATX开关电源的多路固定输出，整理成一路可由单片机精细控制的低压大电流注入源，输出区间覆盖0到5.5V、持续带载能力达到25A，在实验室电源改造、产线待测板供电模拟、电子负载调试、车载低压电器测试这类场景里非常实用。传统台式程控电源虽然指标全面，但在需要嵌入测试工装、随产线工位批量布置的场合，体积和成本都偏高；而直接取用ATX电源的12V、5V、3.3V固定轨，又无法满足待测设备对电压缓慢爬升、阈值边界扫测、欠压掉电模拟的需求，这块注入板恰好卡在两者之间，用板载MCU接管输出闭环，把廉价大功率ATX电源转化为可控的测试激励源。

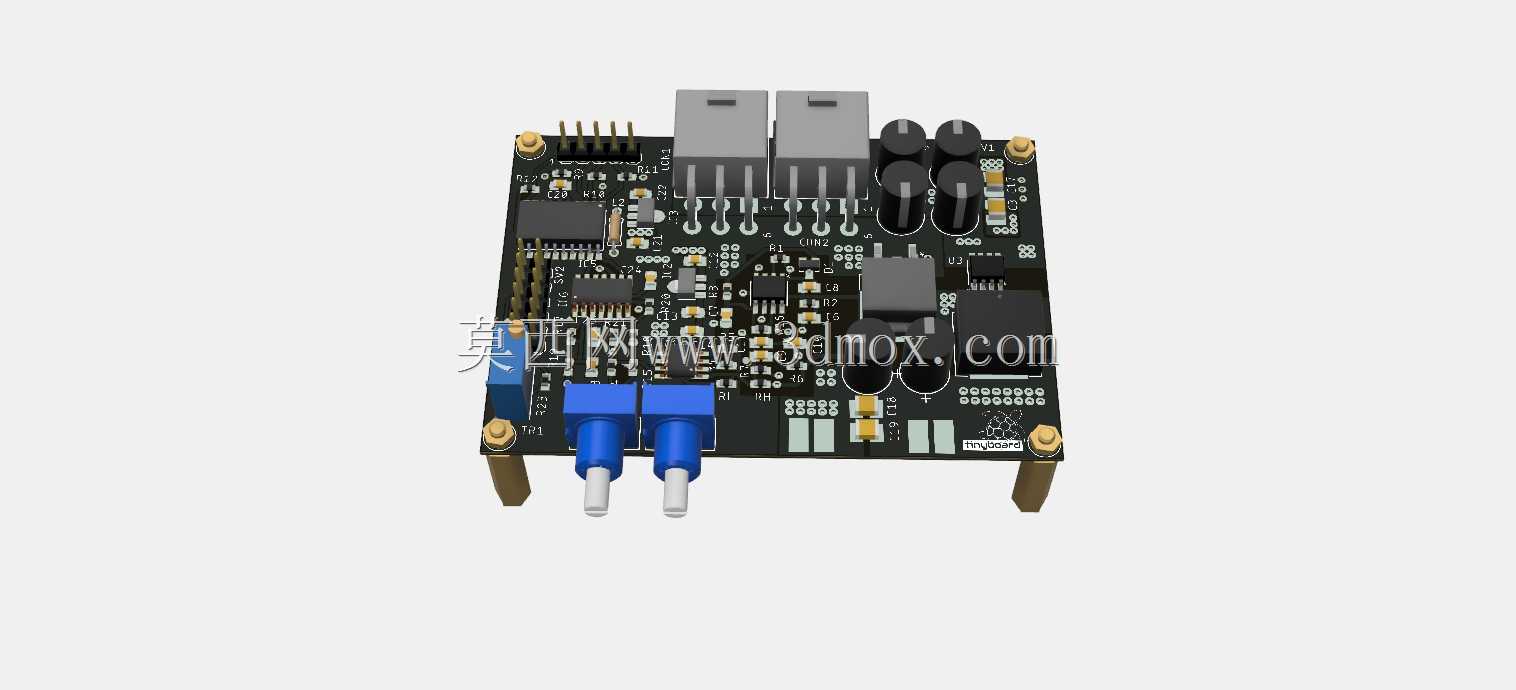

　　从板上布局可以看出设计时对功率路径和信号路径做了明确分区：板边一侧布置两路蓝色大电流接线端子，作为功率输出与采样接入端，端子旁预留了足够的走线宽度与铺铜区域，25A持续电流下的通流能力依靠多层板厚铜铺铜实现，避免细长走线在大电流下压降过大、局部发热；板上两颗黑色圆柱形电解电容沿功率回路排布，配合周边贴片陶瓷电容组成多级滤波，既抑制ATX电源输入端的开关纹波，也在负载快速跳变时提供本地储能，防止输出电压瞬间塌陷。控制区域集中在板体中部，单片机周边排布晶振、配置电阻、状态指示灯与接口芯片，数字信号走线远离功率开关节点，减少大电流di/dt对ADC采样的干扰。

　　板卡上方设置两路网络接口样式的连接座，可用于通讯扩展或外接控制信号，配合板载MCU实现上位机指令接收、输出电压实时回读、过流保护阈值设定等功能；板角采用金属支撑柱固定孔，安装时可直接将整板锁在工装台面或设备机箱内，支撑柱高度留出板底焊接面的安全间隙，避免背面引脚与金属底板短路。外形尺寸上整板采用矩形标准PCB轮廓，四角安装孔位符合常用电子模块的装夹习惯，厚度方向最高元件为顶部电解电容与接口座，嵌入机箱时只需在对应位置预留元件高度空间即可，不需要额外定制复杂钣金托架。

　　实际使用中，这类电压注入器常被接入自动化测试序列：上位机下发目标电压值后，MCU通过DAC驱动功率调整环节，再由输出端分压采样回传ADC形成闭环，电压爬升斜率可通过软件设定，模拟设备上电的软启动过程；当待测产品发生短路、电流超出设定上限时，比较器快速触发保护切断输出，响应速度远快于依靠软件轮询的保护逻辑。板上预留的多组指示灯可直观指示电源状态、输出使能、故障告警，工位操作人员无需连接软件就能判断板卡工作状态。结构建模时需要重点还原接线端子的插拔操作空间、顶部接口与电容的高度包络、四角安装柱的同轴位置，这些边界直接决定该板卡能否顺利装入标准测试工装，以及周边线束、散热风道是否会与板上元件发生干涉。
