NEMA11规格11HS3410步进电机结构设计

　　这款NEMA11规格的11HS3410步进电机，是小型自动化装备里常用的开环执行元件，在桌面级3D打印机挤出机构、小型光学检测平台位移轴、医疗微量注射泵驱动端、精密点胶机进给模组这类对安装空间有严格限制的场景里应用十分广泛。不同于大规格步进电机侧重扭矩输出的设计取向，这款28mm机座规格的电机，核心设计目标是在极小的安装边界内，实现精准的步距角控制与足够的低速保持扭矩，适配轻载高精度的点位运动需求。

　　从结构设计层面来看，这款电机的定子采用多齿层叠硅钢片结构，冲片精度直接决定了步距角的一致性，绕组采用集中式绕法，在有限的定子槽空间内最大化铜线填充率，兼顾电阻值控制与扭矩输出能力，避免小体积电机常见的发热过高问题。转子部分采用高性能永磁体与导磁齿轭结合的结构，定转子齿的错位角度经过精确计算，保证1.8度标准步距角的输出精度，同时降低低速运行时的振动与噪音，适配对运行平稳性有要求的桌面级设备。

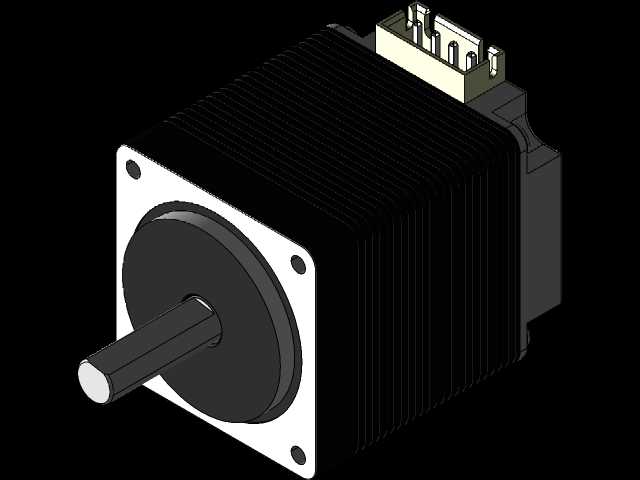

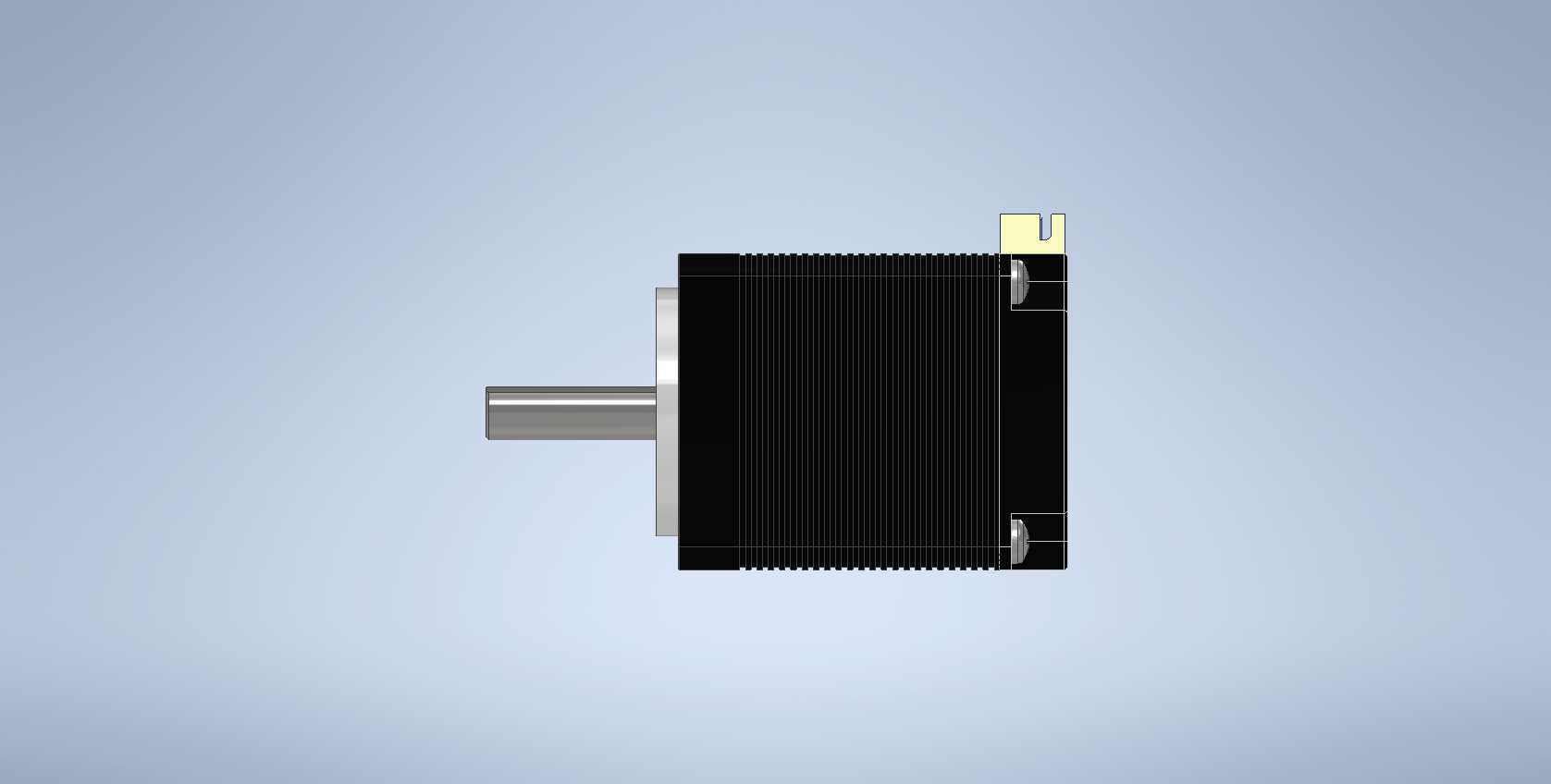

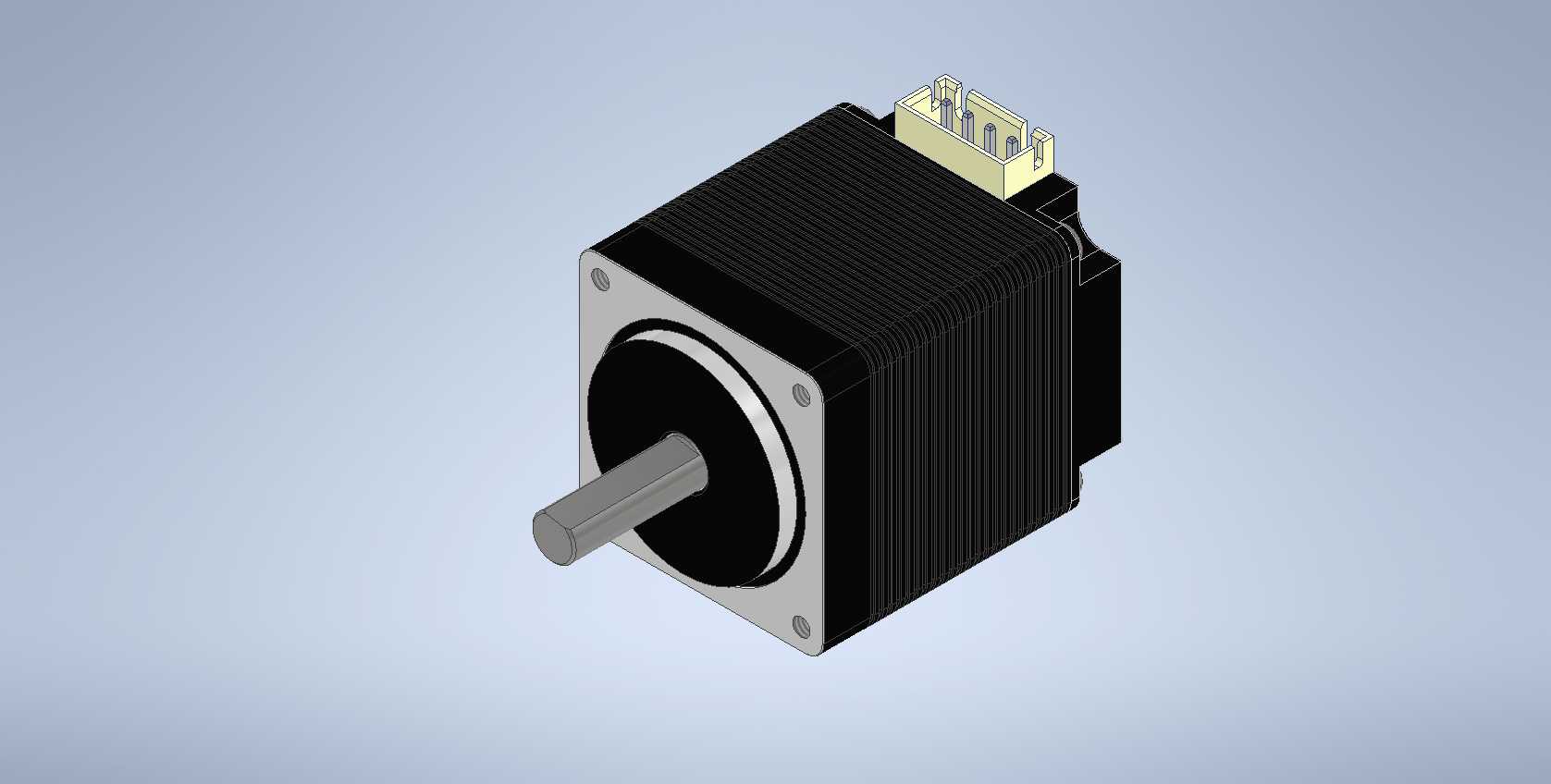

　　外形与安装边界的设计完全遵循NEMA11标准规范，机座截面为28mm×28mm的正方形，前端安装法兰的定位凸台、安装孔位中心距都严格匹配行业通用尺寸，安装孔采用通孔设计，可直接通过M3螺丝固定在对应规格的电机支架、模组端板上，无需额外做安装适配。输出轴采用标准D型切面设计，轴径与伸出长度匹配小型同步轮、联轴器的安装尺寸，D切面的设计可以有效避免传动件与轴之间的相对滑动，保证扭矩传递的可靠性，轴端的倒角处理方便装配时快速插入传动件，减少装配对位的时间成本。

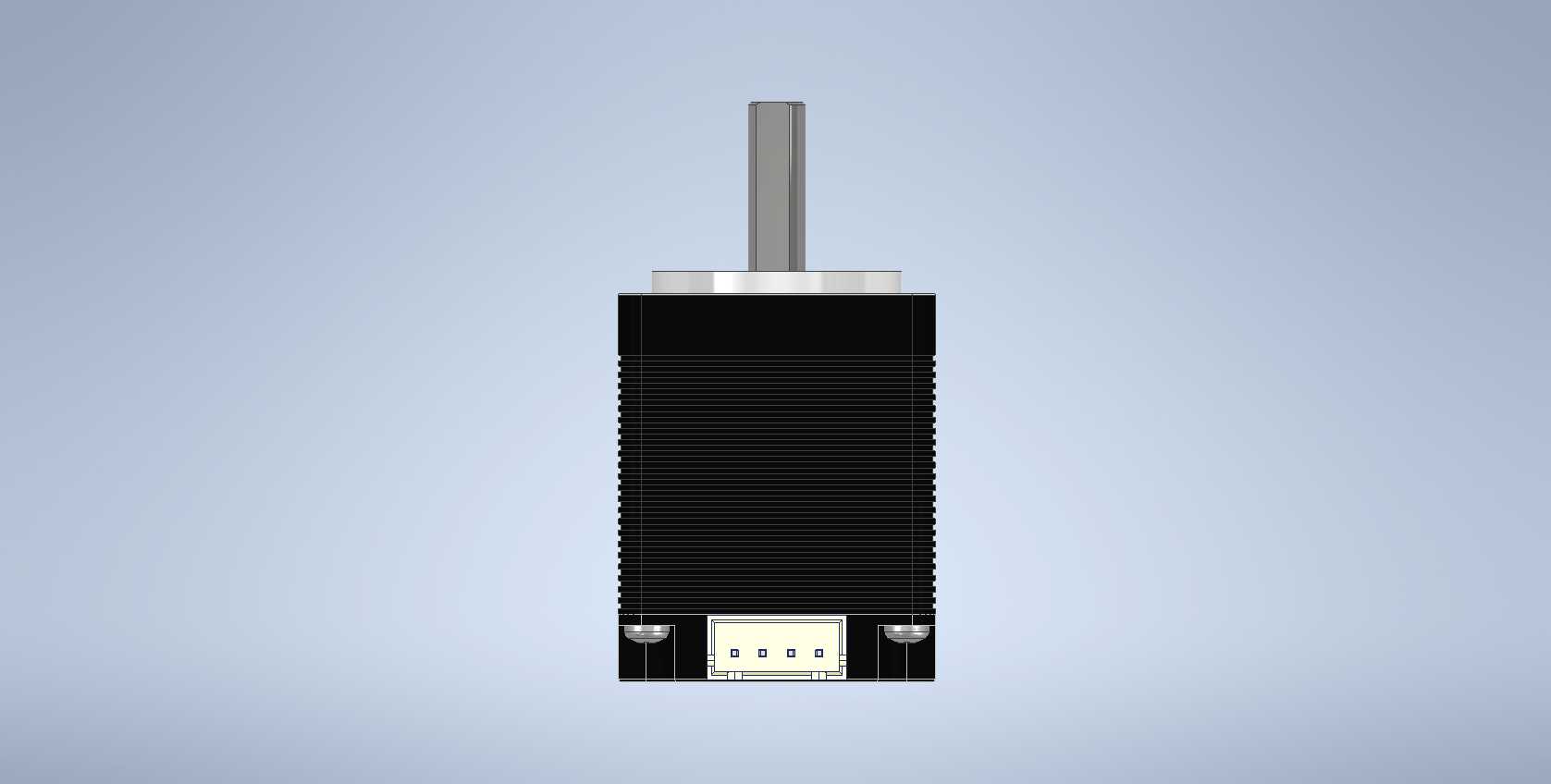

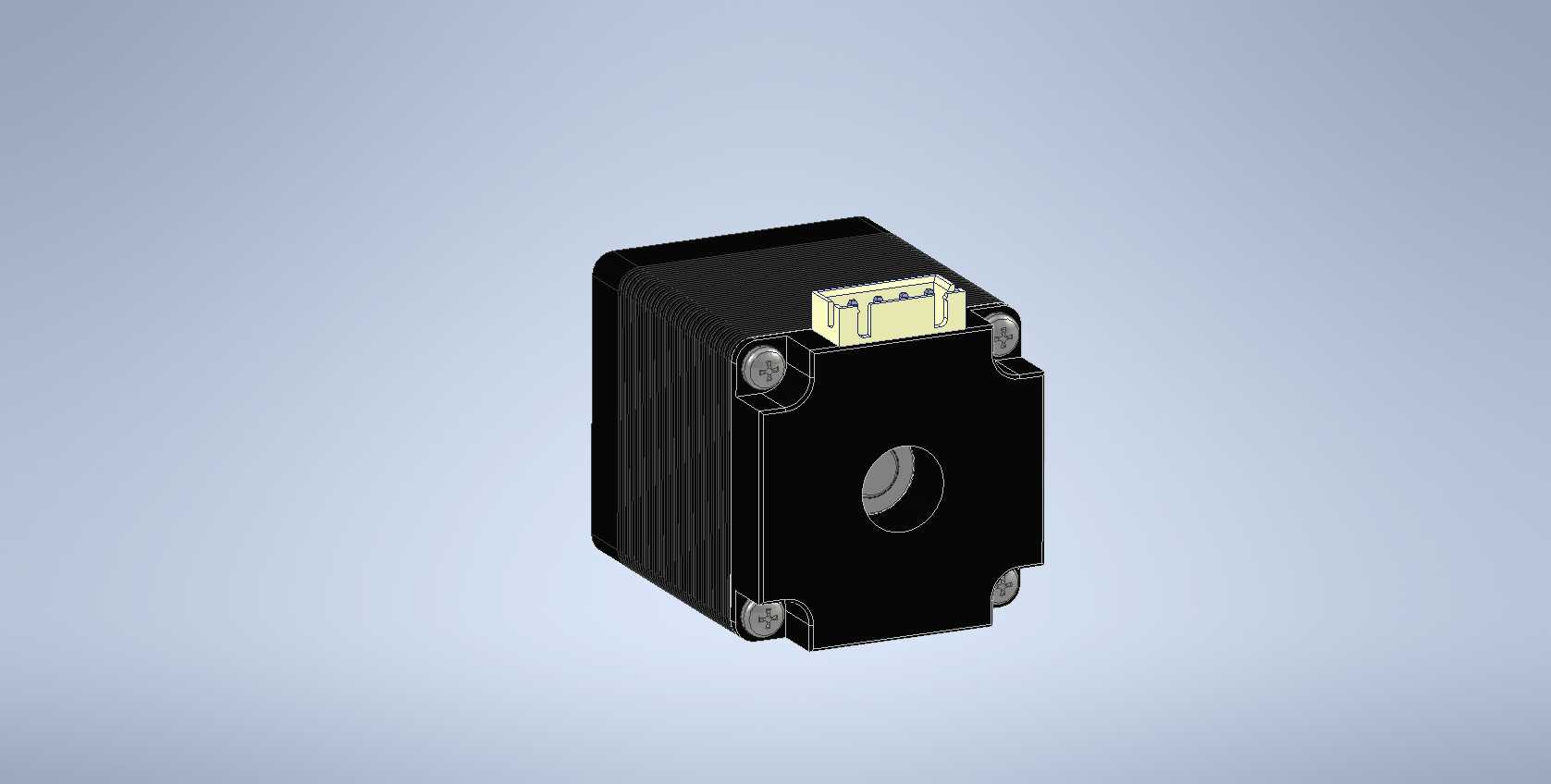

　　电机尾部的出线端采用集成式接插件设计，替代传统的散线出线方式，接插件的引脚定义遵循行业通用的两相四线接线标准，用户在设备接线时可以直接配套对应规格的线束接插，无需逐根焊接接线，既提升了装配效率，也避免了接线错误导致的电机驱动故障。机壳表面采用轴向散热筋结构，在不增加电机整体外形尺寸的前提下，增大了散热面积，电机长时间运行时产生的热量可以通过散热筋快速传导到周围空气中，避免绕组温度过高导致的扭矩衰减、绝缘老化问题，提升电机的连续运行稳定性。

　　在实际选型应用中，这款电机的扭矩特性适配0.1N·m级别的轻载驱动需求，搭配对应的细分驱动器时，可以实现更高的微步分辨率，满足小型位移平台微米级的进给精度要求。设计建模过程中，对电机的各个配合尺寸都做了公差匹配，比如前端盖与机座的配合公差、输出轴与轴承的配合公差、轴承与端盖轴承室的配合公差，都按照精密微电机的装配要求设定，既保证零件加工的可行性，也能保证装配后的电机运行同轴度，减少输出轴的径向跳动，避免传动过程中出现额外的振动与噪音。另外建模时也还原了电机尾部的接插件外形与安装位置，方便用户在做整机三维布局时，准确预留接线空间，避免出现接插件与周边结构件干涉的问题，提前排查装配时的空间冲突，减少实物打样阶段的改模成本。
