透明外壳离心离合器结构设计

　　这套离心离合器结构主要面向轻便摩托车、小型卡丁车、链锯以及小型动力设备的传动系统，用于在发动机转速达到设定阈值后自动接合输出轴，低转速或怠速阶段自动切断动力传递。整套结构采用透明外壳进行概念化表达，外壳并非最终量产承载件，而是为了在方案评审阶段清晰展示内部离心块、摩擦鼓、弹簧、中心轴套以及限位结构的相对运动关系，便于装配校核和运动干涉检查。

　　从实际使用场景看，这类离合器常布置在小型内燃机输出端与链轮、带轮或工作机构之间。设备怠速时，发动机转速较低，离心块产生的径向力不足以克服弹簧预紧力，摩擦面与外圈鼓内壁保持间隙，动力不向后级传递；当油门加大、转速升高，离心块绕铰接点向外甩开，摩擦衬面逐渐压向离合器鼓内壁，依靠摩擦力带动外圈旋转，从而把动力传递给链条、锯链或行走机构。转速下降后，离心力减小，弹簧将离心块拉回，接合自动解除。这种工作方式不需要额外操纵机构，能够简化小型车辆和手持动力设备的操作逻辑。

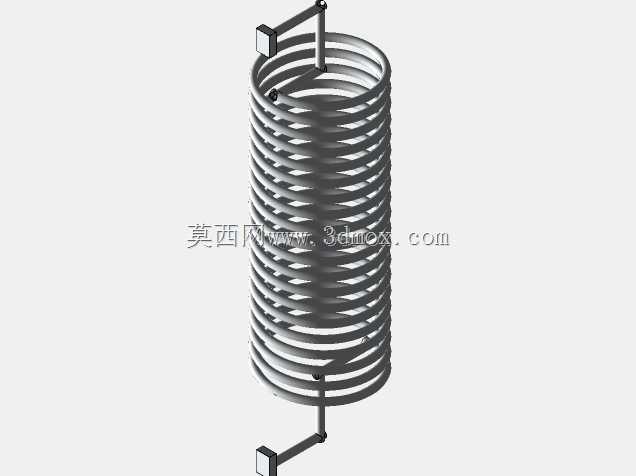

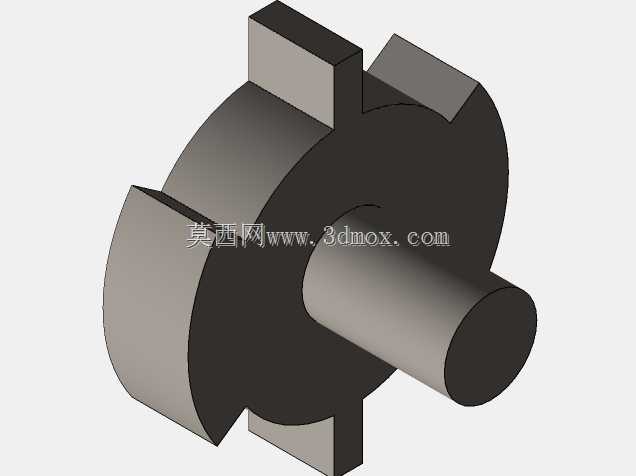

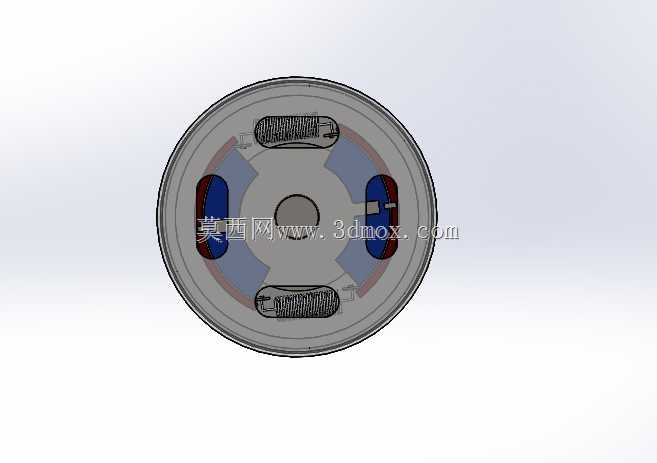

　　结构设计上，内部包含中心轮毂、若干离心重块、复位弹簧、摩擦衬片、外侧离合器鼓以及端部锁紧件。中心轮毂与输入轴配合，承担扭矩输入和离心块支承作用；离心块沿周向布置，其质量分布、回转半径和铰接位置直接决定接合转速。摩擦面设计成弧形，以增大与鼓内壁的接触面积，降低局部压强和磨损速率。复位弹簧的刚度与预拉力需要匹配目标接合区间，刚度过大会导致接合转速偏高、起步滞后，刚度过小则可能在怠速时出现拖滞、分离不彻底。

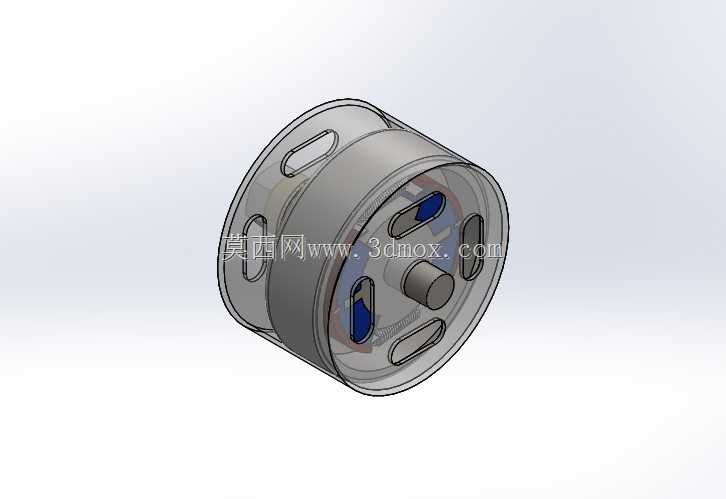

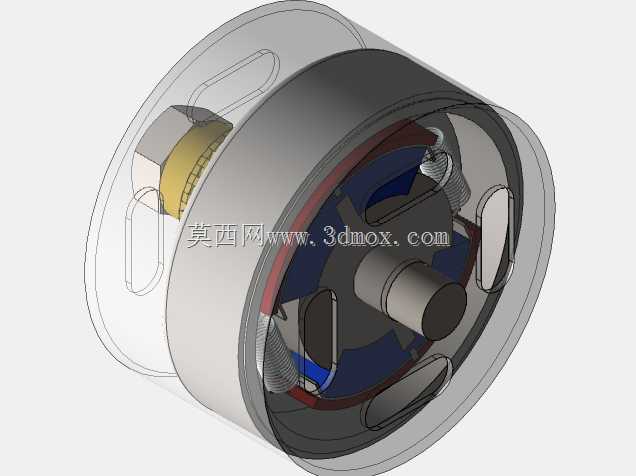

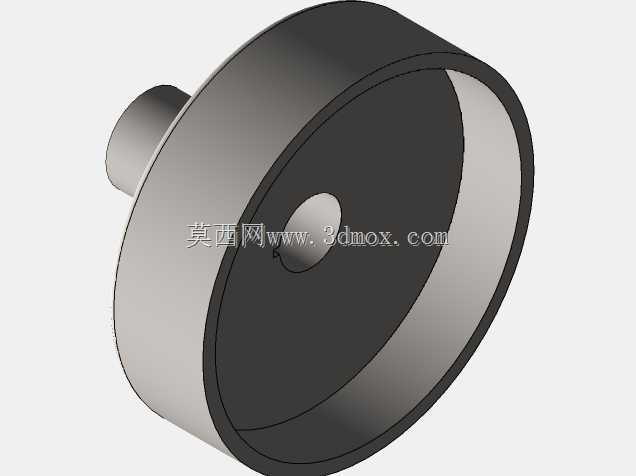

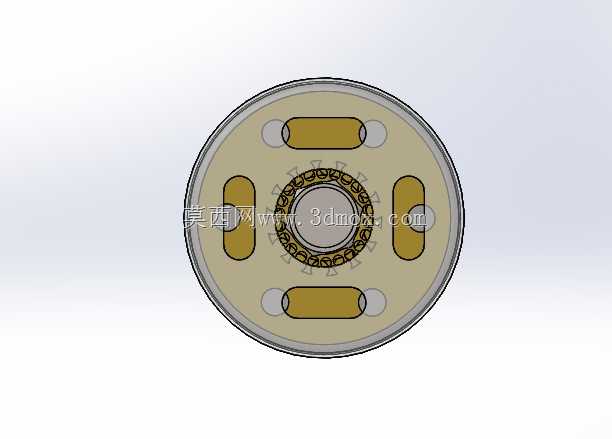

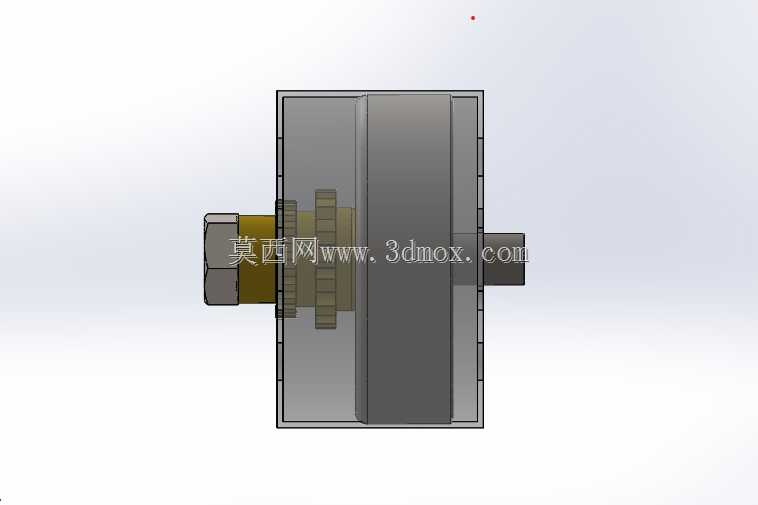

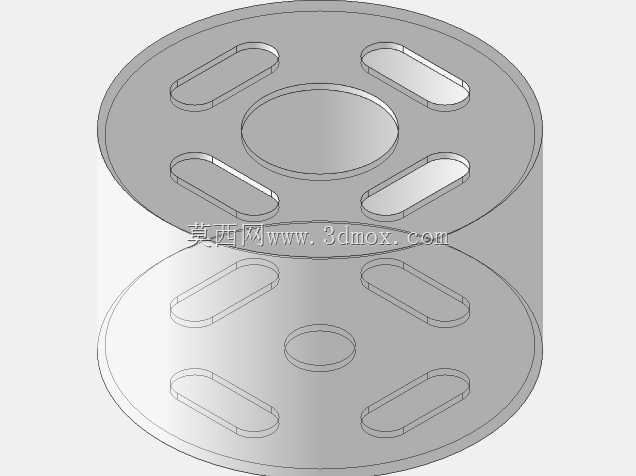

　　透明外壳在三维方案中承担可视化功能，能够直接观察离心块在不同转角下的摆动轨迹，也能检查弹簧安装空间、端部螺母压紧范围以及外圈与内部组件的同轴关系。若进入量产设计，外壳材料通常会根据防护、散热和成本要求重新选择，外侧鼓体则需要兼顾耐磨性和热稳定性，因为频繁接合过程中摩擦面会产生热量，鼓壁厚度、散热面积和材料热处理状态都会影响寿命。

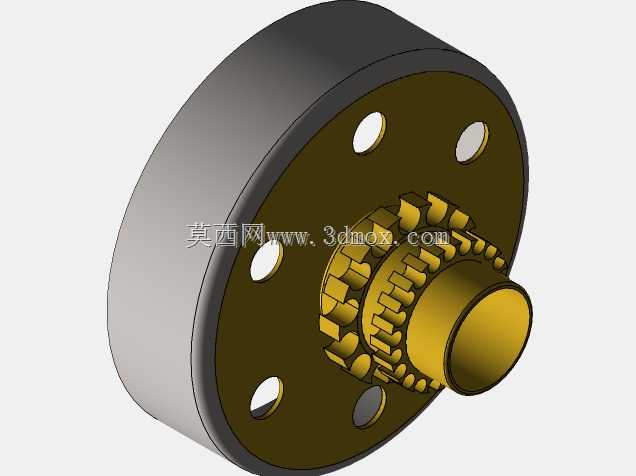

　　安装边界方面，该类离合器一般以中心孔与发动机曲轴或输入轴形成配合，轴向通过螺母、垫圈或轴肩定位，周向通过键、扁位或花键传递扭矩。外圈可与链轮、带轮或从动壳体集成，也可通过螺栓连接到后续传动件。设计时需要控制输入轴直径、中心轮毂长度、外圈最大外径、端部锁紧件占用空间以及后端链轮安装距。外径过大虽然有利于提高摩擦扭矩，但会增加整机径向包络；外径过小则需要更高转速或更大离心质量才能获得足够压紧力。

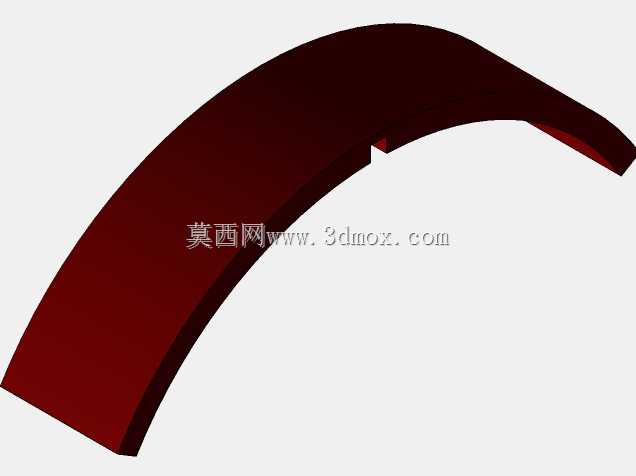

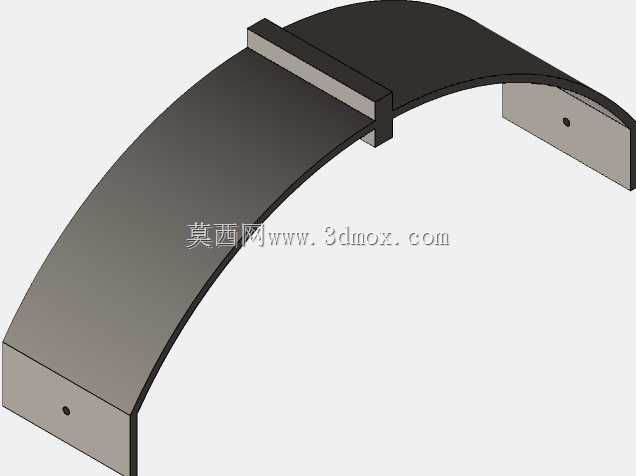

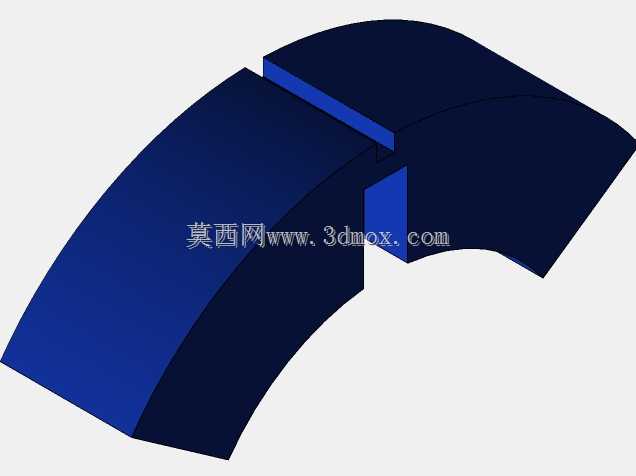

　　建模过程中，回转类零件适合采用车削轮廓思路建立，离心块和摩擦衬片需要重点表达铰接孔、弧形摩擦面、弹簧挂点和质量块形状。装配时应保证各离心块周向均布，避免质量不均引起振动；弹簧挂接位置要留出拉伸和回复行程，防止高速状态下并圈或脱钩。摩擦鼓与中心轴的同轴度、离心块铰接销的平行度以及端面锁紧间隙，都是后续工程图中需要明确控制的项目。

　　功能验证上，可在三维环境中先进行运动包络检查，确认离心块甩开至极限位置时不与端盖、弹簧座或相邻零件发生干涉；再结合质量属性估算离心块重心半径，对接合转速和摩擦扭矩进行初步校核。对于卡丁车等频繁起步的设备，还应关注摩擦材料的耐热衰退和防尘结构；对于链锯这类手持设备，则要更重视低速分离彻底性，避免怠速时锯链被带动。整体方案以紧凑径向布局、自动接合和免操纵为核心，适合小功率动力传动场景的概念设计与结构选型参考。
