借鉴雨伞锁止结构的简易离合装置设计

　　这套离合结构的设计思路跳脱了传统摩擦片式、牙嵌式离合器的常规构型，直接复用日常伞具中成熟的伞杆锁定逻辑，把民用领域经过海量验证的低成本可靠结构，移植到小载荷传动场景中，能大幅降低小功率传动系统的离合机构开发与制造成本。从实际应用场景来看，这类轻载离合结构非常适配小型手动传动设备、简易教具演示装置、低扭矩轻工机械的动力通断控制，比如小型手摇输送线、手动进给工装、科普类机械传动演示台这类不需要大扭矩传递、对操作手感有平顺要求的场景，相比传统离合结构，它的零件数量更少，加工精度要求更低，日常维护几乎不需要额外的润滑调整，很适合非专业运维场景下的长期使用。

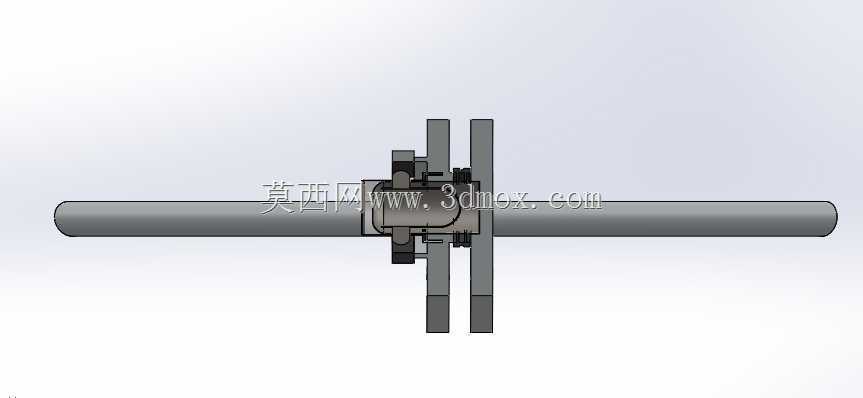

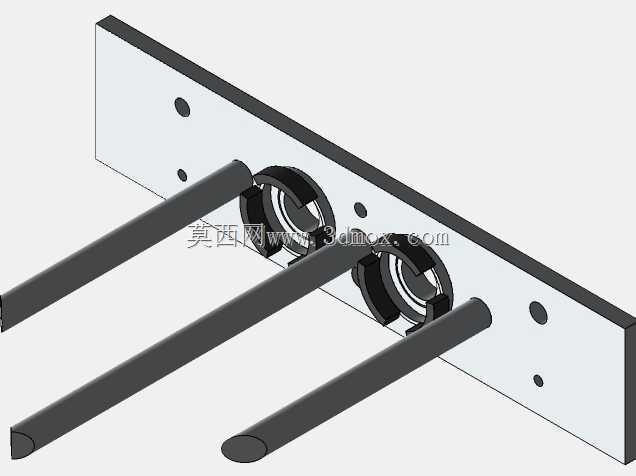

　　从功能特性上看，这套结构依靠穿设在安装板上的多根平行导杆完成轴向滑动导向，两个对称布置的锁止组件直接卡合在导杆的对应卡位上，不需要额外的拨叉、分离轴承这类传统离合必备的附属零件，操作时只需要按压锁止组件的解锁端，就能解除导杆与安装板之间的位置锁定，让导杆沿轴向滑动实现动力的接合与分离，松开解锁端后锁止结构自动复位卡紧，整个操作行程短，锁止到位后没有多余旷量，不会出现传统轻载离合常见的脱档、滑转问题。

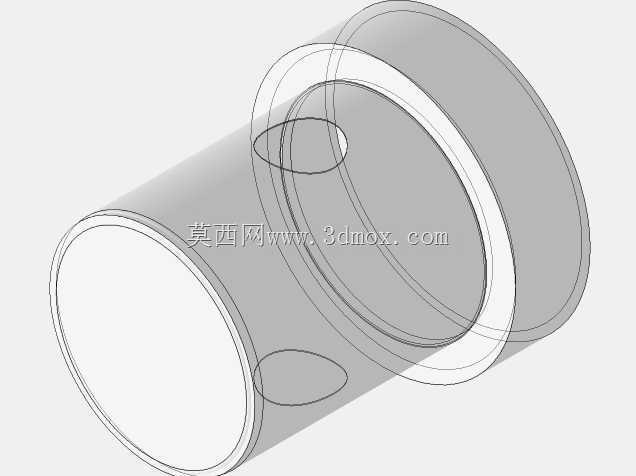

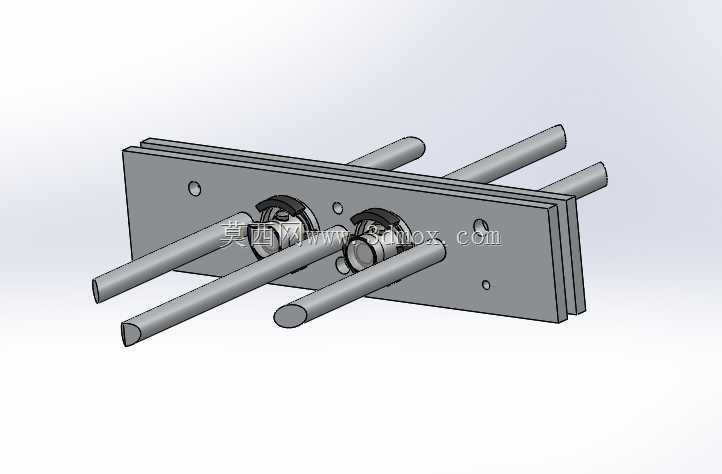

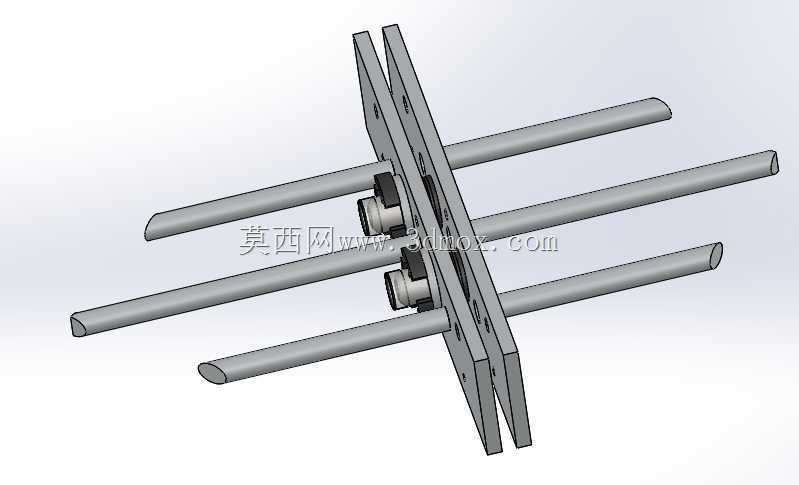

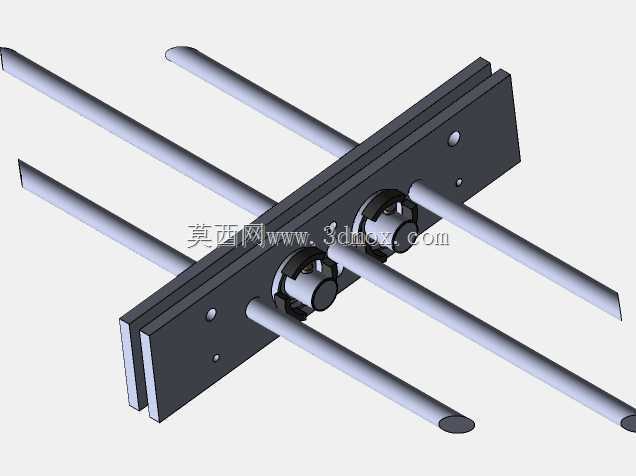

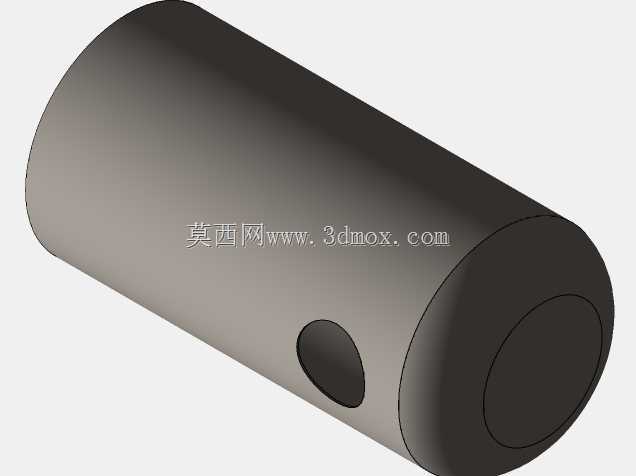

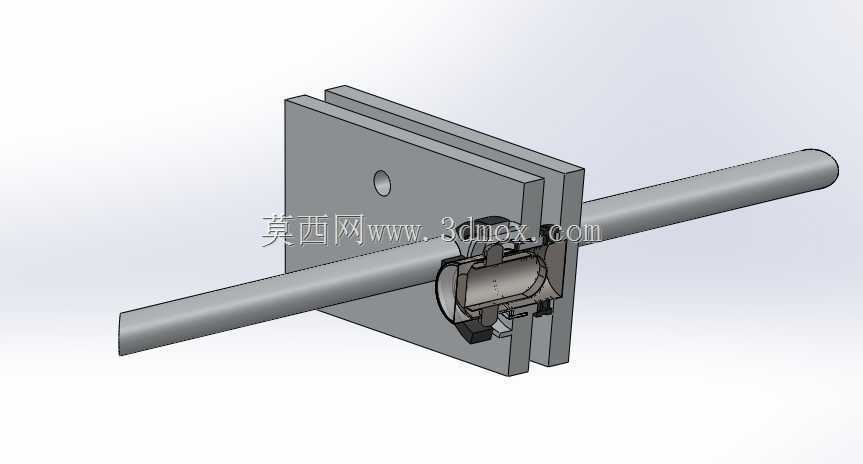

　　设计过程中没有采用复杂的曲面构型，所有零件都以平板、圆杆、标准卡簧类零件为主，安装基板采用双层叠板的结构设计，两层板之间预留出锁止组件的安装空间，锁止组件的卡位零件直接嵌装在两层板的对应安装孔内，不需要额外的紧固件固定，装配时只需要将两层板对齐锁紧，就能完成锁止组件的定位，大幅减少了装配工序。导杆采用等直径圆钢加工，锁止卡位直接在导杆表面加工环形卡槽，不需要做变径处理，加工时一次走刀就能完成所有外圆面加工，工艺性极好，普通车床甚至小型台钻配合工装就能完成零件加工，不需要高精度的数控加工设备，很适合小批量自制或者小规模量产。

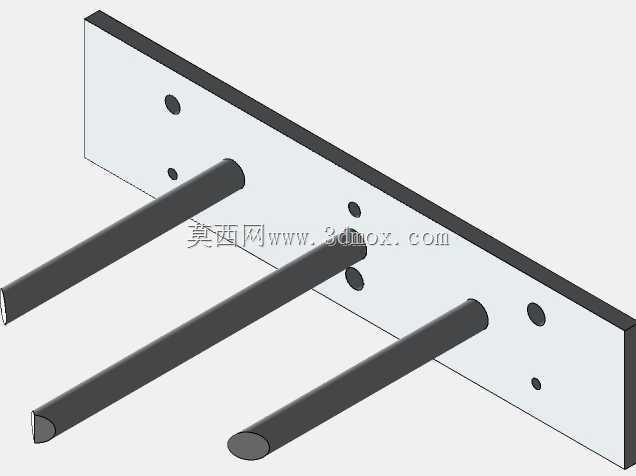

　　从安装边界来看，安装基板的外形为规则矩形平板，四个角位预留了标准的安装通孔，可以直接通过螺栓固定在设备的安装基面或者机架立面上，不需要设计额外的安装转接座；导杆的伸出长度可以根据实际的传动行程需求调整，不需要改动锁止部分的核心结构，只需要调整导杆上环形卡槽的轴向位置，就能适配不同的接合行程要求。导杆的外伸端可以直接连接传动拨叉、滑动齿轮或者其他需要轴向位移控制的传动零件，导杆本身兼具导向和动力传递的作用，不需要额外设置导向轴，进一步压缩了整个机构的占用空间。

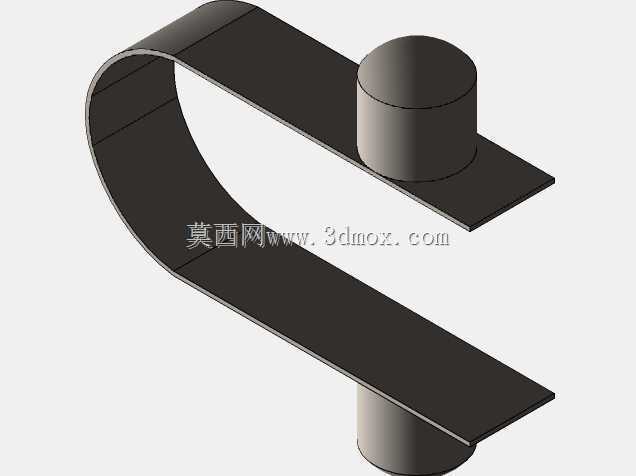

　　在结构可靠性层面，这套锁止结构的受力路径非常直接，锁止状态下锁止零件的卡合力垂直作用在导杆的环形卡槽端面上，没有分力带来的额外磨损，长期使用后即使锁止零件出现少量磨损，也能依靠自身的预紧力自动补偿间隙，不会出现锁止松动的问题。相比传统的销钉式锁止结构，它的解锁操作不需要完全拔出锁止件，只需要按压很小的行程就能解除卡合，操作力更小，也不会出现锁止销脱落丢失的问题。整个机构没有易损的橡胶、弹簧类小零件（锁止用的弹性件可以直接采用和雨伞锁止结构一致的弹性钢片，寿命可达数万次操作），在常温干燥的室内环境下，几乎可以做到免维护使用。

　　针对不同的载荷场景，只需要调整导杆的直径和锁止组件的卡合接触面积，就能适配不同的扭矩传递需求，不需要改动整体的结构布局，衍生设计的成本极低。比如用于演示教具时可以采用更小直径的导杆和塑料材质的锁止零件，进一步降低重量和成本；用于小型轻工设备时可以更换为钢制导杆和淬火处理的锁止卡件，提升承载能力。这种跨领域借鉴成熟民用结构的设计思路，也能给很多轻载机械结构的设计提供参考，不必拘泥于传统机械设计手册里的标准构型，很多经过民用市场大规模验证的日常结构，只要适配得当，完全可以满足工业场景下的使用需求，同时还能获得更低的成本和更好的易用性。
