收敛式异形管口喷嘴结构设计

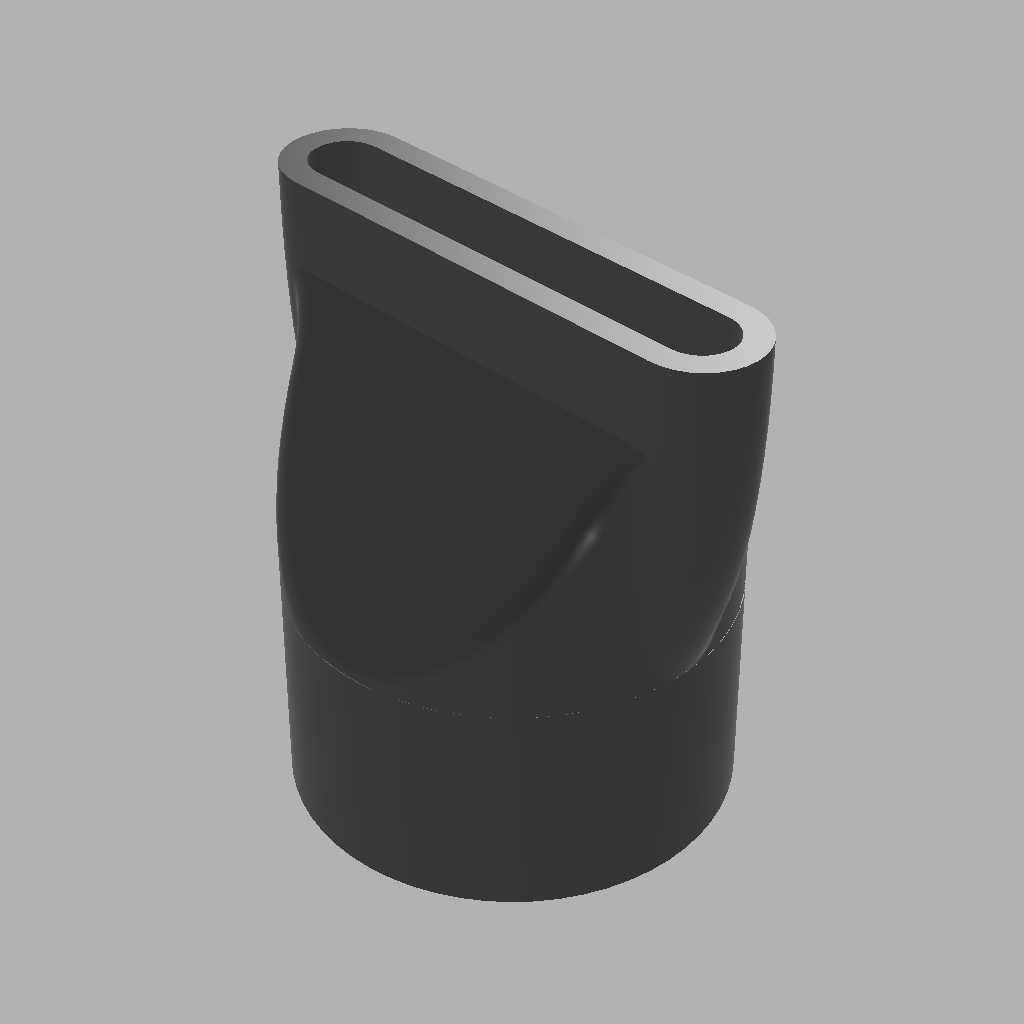

　　该结构属于流体管路末端的收敛式管口喷嘴，整体采用下部圆形接口、上部长圆形喷口的过渡形式，主要用于需要改变流体出口速度、控制射流方向和约束流道截面的设备部位。圆形下端便于与常规圆管、泵出口或阀组出口对接，上部扁长形出口则将原本接近轴对称的流道整理成窄长射流，在清洗、吹扫、冷却、涂布、喷淋以及局部气力输送等场景中较为常见。与简单直管出口相比，这种异形过渡管口能够在不额外增加复杂活动部件的情况下，使流体在接近出口处逐步加速，并把出口断面调整为目标形状。

　　从实际布置角度看，下端圆柱段承担安装基准作用，其外圆可作为插入管路、配合卡箍或焊接定位的边界；建模时应优先保证该段轴线与整机接口轴线一致，避免装配后出现偏置。上部长圆形端口由两条平行直边和两端半圆组成，端口宽度小于下端圆管直径，长度方向则明显展开，因此流道在高度方向经历压缩、在长度方向经历延展。过渡侧壁不是规则圆锥面，而是带有连续曲率变化的异形曲面，曲面在两侧收束较明显，在长轴两端则承担圆滑导流任务。这样的形态可以减少截面突变造成的旋涡，也能降低出口附近因急剧转折带来的局部阻力。

　　设计思路上，该喷嘴并未采用独立叶片、阀芯或调节机构，而是依靠内壁型面本身完成整流与加速。下部保留一定直壁高度，可让来流在进入收缩区前获得稳定边界；中部曲面逐渐向中心收拢，使流通面积沿流向减小，流体压力能向动能转换；上部端口设置一圈平直唇边，便于形成明确的出口边线，也为后续加工、密封或加装外罩提供参考面。外侧轮廓与内流道保持近似等壁厚关系，壁厚在过渡区连续变化但不应出现突变，这对于铸造、注塑或3D打印成型都比较重要。若采用金属件，外壁还需考虑焊接热影响区和打磨余量；若采用塑料件，则要关注拔模方向、壁厚收缩以及长端口处的翘曲控制。

　　安装边界方面，下端圆柱直径决定了与之连接的管路规格，设备布局时应在圆柱段周围预留装拆空间；若使用卡箍连接，需要保证管口端面与配合件端面平行，并在周向留出卡箍锁紧位置。上部长圆形喷口的朝向直接决定射流覆盖区域，装配时应以长轴方向作为定位特征，不能只依赖圆柱面的旋转自由度。喷嘴前方应避免紧贴工件或壁面，过近会造成射流反射、回流和压力脉动；若用于冷却或清洗，喷口到目标面的距离应结合射流扩散角和所需冲击宽度确定。对于多喷嘴并排布置的工况，长圆形出口之间的间距要兼顾覆盖均匀性与干涉问题，相邻喷口的射流带既不能留下明显空白，也不宜过度重叠导致流量浪费。

　　结构建模时，可先建立下端圆截面和上端长圆截面的空间位置，再通过放样或边界曲面生成过渡实体。关键不在于单纯做出外观，而在于控制内壁截面面积的变化规律：收缩过快会使流线脱离壁面，形成局部低压区和噪声；收缩过慢则加速效果不足，轴向尺寸也会增加。两侧曲面应保证曲率连续，长圆端部与直边交接处不能出现硬棱，内部流道尤其要避免尖点。出口唇边厚度需要兼顾刚度和流道锐利度，过厚会使出口处形成钝边，射流容易向外卷吸；过薄则可能在装配、碰撞或热应力下产生变形。

　　在功能特性上，该类管口适合输出带状流体，相比圆孔射流，它在一个方向上具有更宽的覆盖范围，在另一个方向上则保持较窄的集中区，因此常用于线状吹扫、板材冷却、槽体冲洗以及需要均匀幕状流的工序。若输送介质含有颗粒，收敛段应减少死角和突然台阶，防止颗粒在低速区沉积；若用于液体喷淋，则需校核出口流速与压力损失，避免因长圆端口面积过小而导致上游泵组工作点偏移。整体结构没有运动件，可靠性主要取决于接口密封、壁厚耐久性和流道表面质量，维护时通常只需检查端口磨损、内壁冲蚀以及连接部位松动情况。
