机器人全向移动轮麦克纳姆轮结构

　　该轮组属于移动机器人与数控移动平台中常用的全向行走部件，核心作用是突破传统差速轮只能沿轮面切线方向行进的限制，使搭载平台在不改变车体朝向的前提下，完成横向平移、斜向进给、原地零半径回转以及复杂路径下的连续微调动作。在车间AGV物料转运、仓储分拣小车、教学竞赛机器人、轻型CNC移动工作台、精密检测平台等场景中，这类轮组能够显著缩小设备回转空间，降低多车交汇、窄通道通行时的路径规划难度。

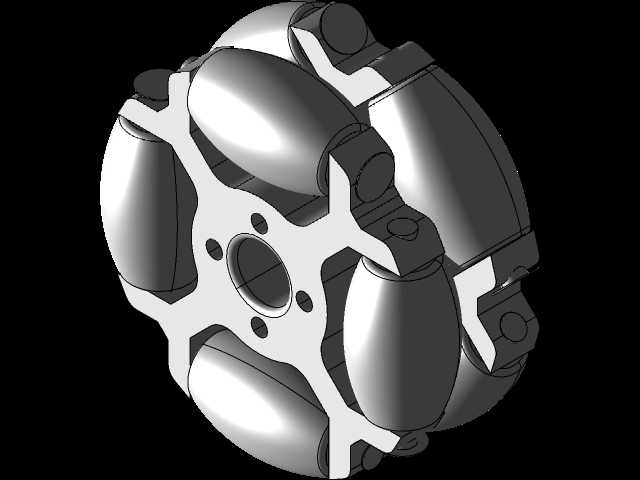

　　从结构组成来看，轮体并非单一实心滚轮，而是由中心轮毂、周向均布的多个小辊子、辊子支承轴、侧向安装座以及连接紧固件共同构成。外圈小辊子的轴线与主轮旋转轴线呈固定夹角布置，这一夹角是全向运动解算的关键：当主轮绕自身轴转动时，接触地面的小辊子既可以随主轮公转提供沿主轮切线方向的牵引力，又能够绕自身辊轴自由转动，释放垂直于牵引方向的速度分量。多组全向轮按矩形或三边形布局安装在车体底部后，通过各轮转速与转向的独立控制，可将每个轮子的速度矢量分解叠加，最终合成车体在平面内任意方向的运动速度。

　　设计过程中首先要确定主轮直径与辊子数量的匹配关系。主轮外径直接决定平台离地高度与越障能力，外径过小则越缝、过坎能力弱，外径过大会抬升整车重心，影响高速启停时的稳定性。周向辊子数量需要保证任意时刻至少有一个辊子与地面保持连续接触，避免行走过程中出现支点交替切换产生的冲击顿挫；辊子轮廓通常采用鼓形修形，使接触区域尽量趋近点接触或窄线接触，降低辊子轴线方向的滚动阻力，同时补偿加工装配误差带来的接地不实问题。

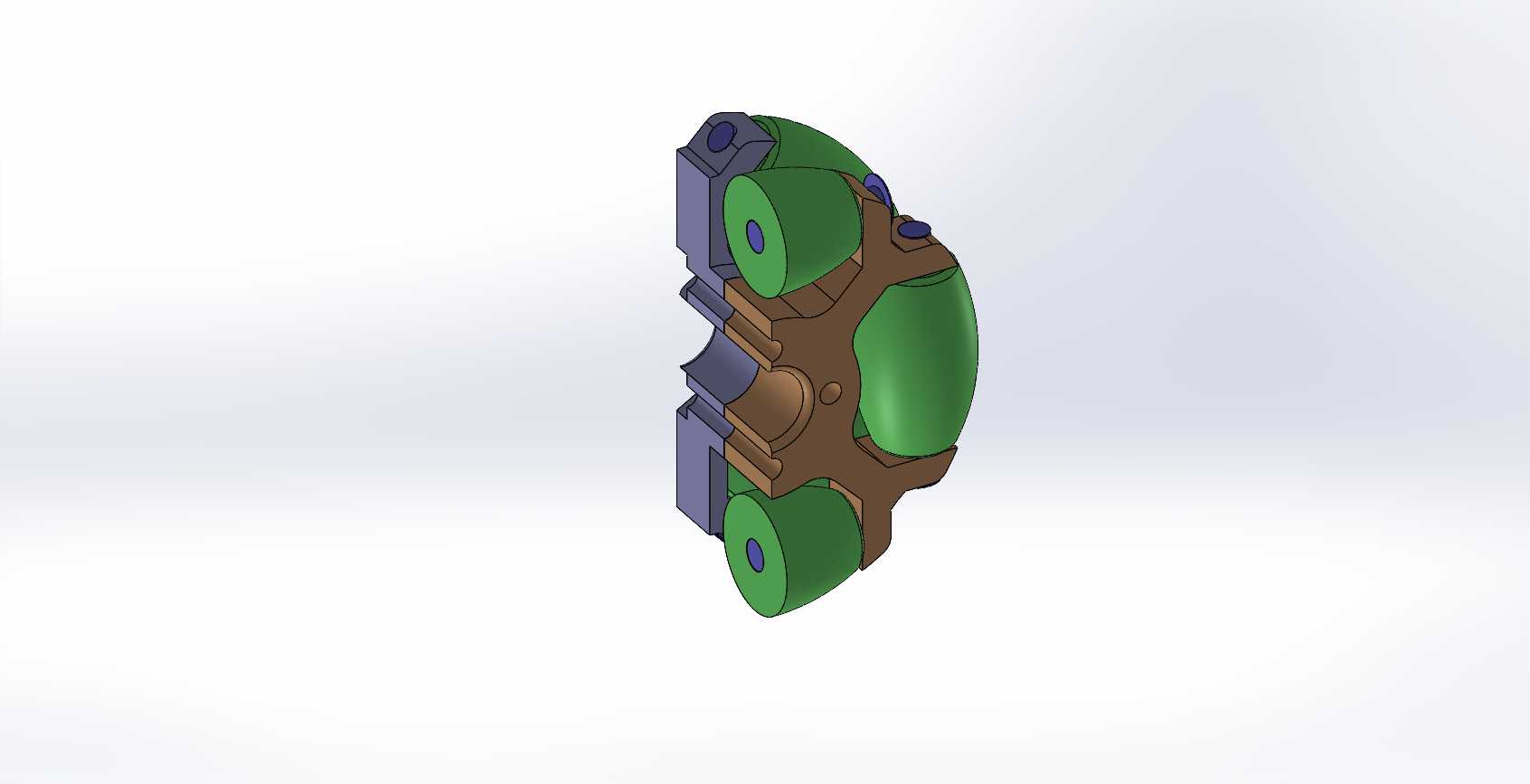

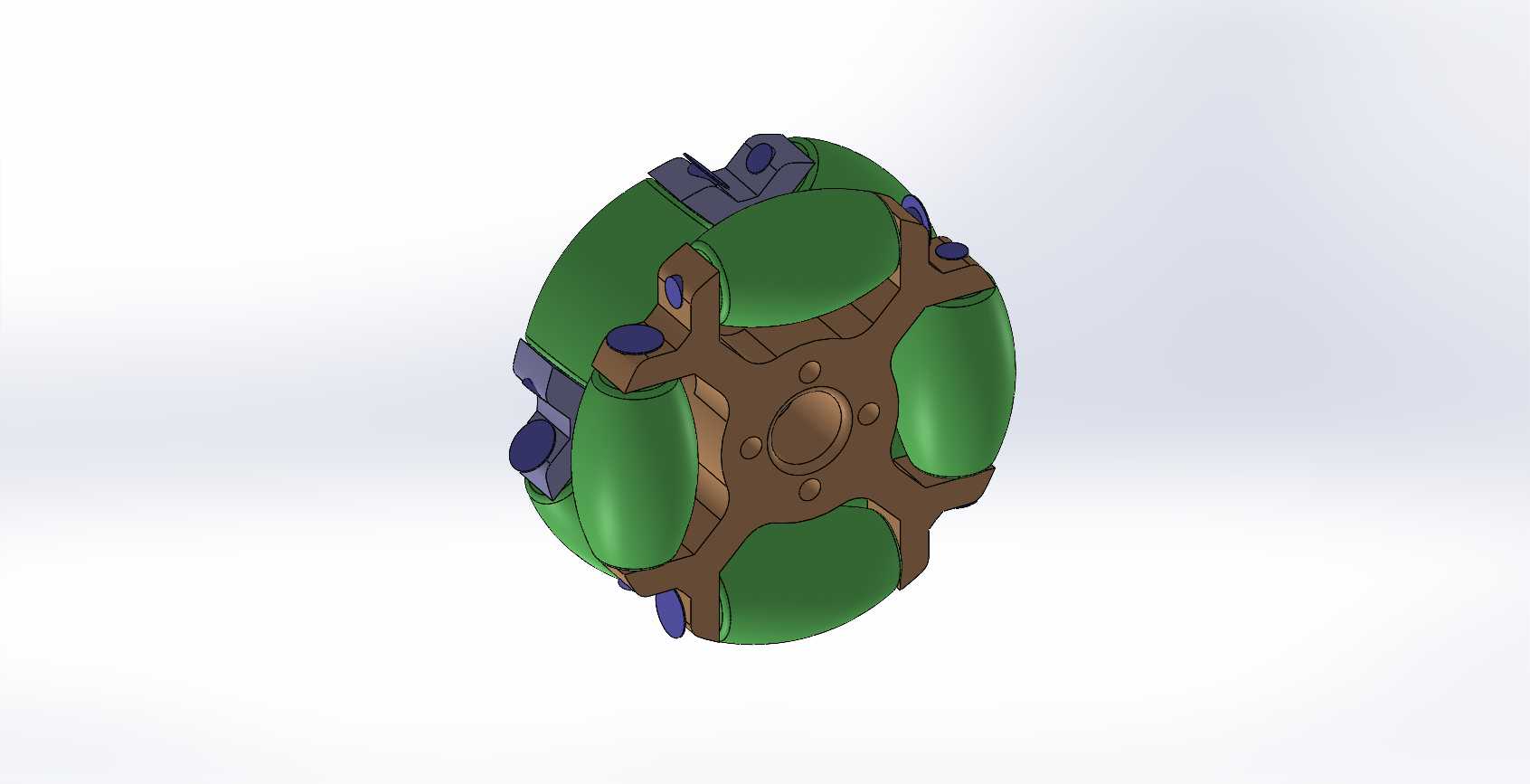

　　轮毂部分承担扭矩传递与辊子定位的双重作用，图中棕色主体为轮毂承载基体，其上预留有辊子轴安装槽与轴向定位面，多个辊子沿轮毂圆周交错排布，相邻辊子的端部在轴向投影上相互衔接，保证轮体滚动时外轮廓近似连续圆柱面，减少行走时的高程波动。两侧紫色构件为轮组支承与安装接口，既用于封闭辊子轴的轴向定位，防止辊子在受侧向力时窜动脱出，也提供与车体减速输出轴、轴承座连接的安装基准，安装面的同轴度、端面跳动公差会直接影响轮体运转的平顺性。

　　材质选择上，外圈辊子通常采用聚氨酯或橡胶包覆材质，兼顾地面摩擦力与降噪耐磨性能，在工厂环氧地坪、PVC地面、硬质平整加工台面都能保持稳定附着；轮毂与支承座可采用铝合金或工程塑料，在保证结构刚度的前提下控制轮组自重，降低移动平台的惯量负载。辊子内部需设置小型轴承或耐磨衬套，保证辊子绕自身轴转动灵活，避免卡滞导致全向解算失效。

　　安装边界方面，单轮布置时需在车体底部预留出主轮旋转的径向空间，以及辊子随主轮公转时的轴向扫略空间，不能让车架侧板、线缆槽与外圈辊子发生运动干涉；轮组的安装支承面需与车体底面平行，多个全向轮的接地高度必须一致，否则会出现个别轮子悬空、牵引力分配不均，进而引发行走跑偏、姿态解算偏差。驱动端通常搭配低速大扭矩减速电机，电机输出轴与轮体中心孔通过键或抱紧结构连接，需保证径向承载能力，承受车体垂直载荷同时传递驱动扭矩。

　　实际调试中，还要重点校核辊子夹角与轮距、轴距的参数匹配，这些尺寸会写入运动控制模型，直接决定平移、旋转动作的速度换算精度；若轮组安装位置存在偏差，会表现为横向平移时车体伴随 unexpected 偏转，需要在控制算法中结合标定参数修正。整体结构紧凑、运动灵活，特别适合对空间利用率、走位精度要求较高的轻型移动设备。
