圆柱螺旋压缩弹簧精密参数化结构

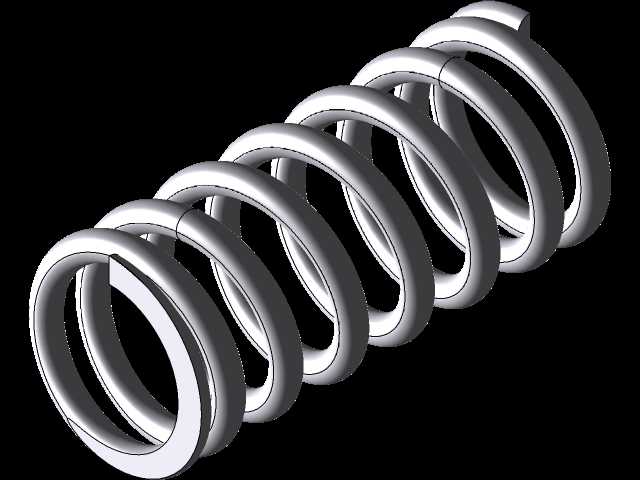

　　圆柱螺旋压缩弹簧是机械传动、缓冲支承与载荷补偿场景中最常见的弹性储能元件，本次结构围绕线径7.5mm、弹簧中径相关适配尺寸A1.0、自由长度17mm的小规格压缩工况展开，整体采用等节距圆柱螺旋构型，两端支承圈按常规压缩弹簧工艺逻辑做并圈处理，保证轴向受压时端面与安装座充分贴合，避免偏载引发的侧向弯曲与早期失效。

　　从实际设备用途来看，这类小尺寸压缩弹簧并不承担大吨位重载缓冲，更多嵌入精密工装定位机构、小型阀门复位组件、3D打印机挤出压紧结构、电器触点顶推机构以及小型自动化夹具的间隙补偿位。比如在快换夹具的定位销尾部，弹簧需要在销体退出后提供稳定回弹力，推力不能过大导致操作手柄扳动阻力超标，也不能过小造成销体卡滞无法完全脱开；在小型单向阀内部，弹簧套在阀芯导柱外侧，两端分别抵靠阀座台阶与阀芯端面，介质正向流通时弹簧被压缩让出流道，反向压力消失后弹簧推动阀芯快速闭合，节距与圈数的匹配直接决定阀门闭合响应速度与密封面贴合压力。

　　建模过程中优先以螺旋扫掠为核心特征，先绘制弹簧丝截面圆形草图，再匹配对应螺旋线路径，螺旋线的高度参数对应弹簧有效工作段长度，圈数设定区分有效工作圈与两端并紧支承圈：支承圈部分节距收紧至与弹簧丝直径基本一致，圈体相互贴合，端面磨平后可获得垂直于弹簧轴线的平整支承面；中间有效圈部分保持均匀节距，相邻簧丝之间预留足够压缩间隙，避免压并前圈与圈发生刚性碰撞。参数化设计阶段将弹簧丝直径、中径、自由长度、有效圈数全部设置为可驱动变量，当安装空间出现调整时，只需修改对应参数即可重新生成整套螺旋结构，不需要重新绘制扫掠路径，大幅提升同系列弹簧衍生设计的效率。

　　外形尺寸与安装边界的校核是这类弹簧设计不可跳过的环节：弹簧外径由中径加两倍丝径得到，安装孔的内径需要比弹簧外径大0.5~1mm，预留受压时弹簧径向膨胀的间隙，避免弹簧外圈与孔壁刮擦磨损；弹簧内径对应配套导杆的外径，导杆与弹簧内径之间保留0.3~0.8mm间隙，既可以通过导杆约束弹簧受压时的侧弯趋势，又不会因为间隙过小出现卡滞。自由长度17mm的设定需要匹配安装腔的预压深度，通常装配预压量取自由长度的10%~15%，也就是装配后弹簧预先被压缩1.7~2.5mm，保证空载状态下弹簧始终对两端零件施加预紧力，消除机构运行中的轴向窜动；而最大工作压缩量需要控制在弹簧材料允许的变形范围内，避免长期过载产生塑性变形，卸载后无法恢复原有自由高度。

　　从受力特性角度分析，等节距圆柱压缩弹簧的刚度为线性值，载荷与变形量呈正比关系，设计时通过调整有效圈数即可改变刚度：有效圈数越多，弹簧刚度越低，相同载荷下变形量越大，适合需要大行程缓冲的场景；有效圈数越少，刚度越高，相同变形下提供的弹力更大，适合需要快速复位、顶推力稳定的工位。簧丝的过渡位置全部做光滑连续处理，扫掠特征中不存在尖角折边，避免应力集中在螺旋弯折处，实际加工时弹簧卷制成型后会经过回火处理消除卷绕内应力，端面磨平工序保证两端支承面的平行度，整套三维结构完全贴合实际加工工艺路径，没有出现无法卷制成型的畸形螺旋段，结构工程师在选型时可以直接将该模型导入装配体，模拟弹簧在预压、最大工作压缩、压并极限三种状态下的空间占用，提前排查安装腔内部是否存在干涉，也可以结合运动仿真查看弹簧随动部件往复运动过程中是否会与周边零件发生剐蹭，为后续出工程图、标注形位公差以及选定弹簧材料提供完整的三维参照。
