机柜内置机械式温控恒温装置

　　这款温控装置主要面向工业电气柜、户外控制柜、通信基站机柜以及小型自动化设备箱体内部的温度管控场景，在高低温交替、粉尘潮气较重的现场环境中承担箱内温度阈值触发的作用。现场调试时，这类器件通常和柜内加热器、轴流散热风机联动：当柜内温度低于设定下限，内部触点闭合接通加热回路，避免低温导致电气元件启动异常、凝露引发绝缘下降；当温度攀升至设定上限，触点切换接通风机回路，将柜内热量及时排出，维持元器件工作在合理温度区间。

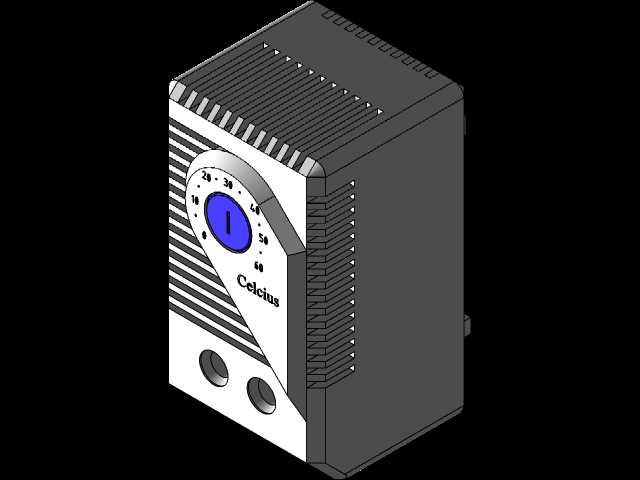

　　从结构外观来看，整机采用紧凑长方体塑壳造型，正面设置大尺寸旋钮式温度刻度盘，刻度区间覆盖常用机柜温控范围，盘面标注摄氏度单位，旋钮中心设置调节指示位，运维人员在柜门打开后无需额外工具即可直接旋转设定目标温度，现场调校直观便捷。壳体两侧与顶面排布多组通风格栅，进风出风路径贴合柜内空气自然对流方向，既保证内部感温元件能够快速感知箱内空气温度变化，又通过格栅筋条阻隔大尺寸异物进入器件内部，适配工业现场多粉尘的使用条件。壳体下部预留两个接线孔位，对应强电回路的进出线接入，接线完成后线缆从柜体安装位后侧排布，正面不会裸露走线，兼顾柜内布线整洁度与电气安全防护要求。

　　建模过程中优先还原了产品的安装配合边界：整机背部采用标准卡轨安装结构，可直接卡扣固定在电气柜内通用的35mm标准DIN导轨上，无需额外打孔固定，单颗器件的安装宽度适配柜内元器件排布的模数间隔，多台温控器件并排安装时不会和相邻的断路器、开关电源、继电器等元件产生空间干涉。外壳的分型面、侧边散热槽的拔模斜度、旋钮与面板之间的装配间隙都按照实物装配关系逐一搭建，刻度盘上的数值标识、面板品牌字符均做了对应特征还原，能够直接用于机柜布线的干涉校验、柜体面板开孔示意以及成套电气设备的装配演示。

　　设计思路上完全贴合工业柜内器件的实用导向，没有多余的外露装饰结构，所有壳体特征都服务于散热、安装、操作、防护四个核心需求。外壳的棱角做了小圆弧过渡，避免安装运维过程中剐蹭操作人员手部；壳体的壁厚均匀一致，既满足塑壳件的注塑成型工艺要求，也保证器件卡装在导轨上之后整体结构强度足够，不会因柜内长期振动出现壳体开裂、卡扣松脱的问题。感温元件内置在壳体通风路径的中部位置，不会直接贴近发热元件造成温度采样偏差，也不会远离通风路径导致响应滞后，触发温度的重复性能够满足工业柜体常年不间断运行的管控要求。

　　在成套设备设计阶段，将该恒温器三维模型导入柜体总装后，可以直接核对它和导轨、线槽、相邻电气元件的间距，确认接线端子处的线缆弯折半径是否符合布线规范，提前排查旋钮操作空间是否被线槽或柜门板遮挡，避免实际装配阶段才发现操作干涉、走线距离不足的问题。对于需要做恒温恒湿管控的户外机柜、光伏逆变柜、机床电气箱而言，这类机械式温控器件不需要额外供电、控制逻辑简单可靠，相比电子温控方案更适配强电磁干扰、工况波动大的工业现场，长期使用的故障率更低，维护替换也十分便捷，故障时直接从导轨卡扣取下更换即可，无需改动柜内原有布线布局。
