带中心UNC螺纹的方形冲压安装法兰板

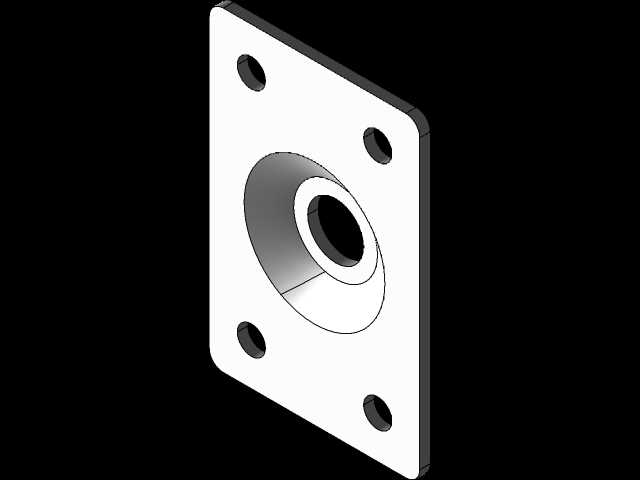

　　这块方形钣金安装板的核心结构，是在40×45毫米的矩形板体中央，设置一处带3/8 UNC内螺纹的凸起拉伸座，板厚取1.5毫米，四角对称布置四个贯通安装孔，整体为冲压成型的薄板连接件。从现场使用逻辑来看，这类零件最常出现在小型台架、自制工装、3D打印机外围辅件、轻型设备支腿连接以及 hobby 类项目的结构搭建中。它承担的作用并不复杂：一端通过中心螺纹孔对接外螺纹杆件、调节螺杆或接头，另一端依靠四角的安装孔把整个组件锁固在机架面板、型材端面或设备外壳上，相当于把螺纹连接功能和平面安装基准整合在同一件冲压件上。

　　设计上最值得注意的是中心凸台的处理。1.5毫米的薄板如果直接攻出3/8 UNC螺纹，有效啮合牙数太少，受载后极易滑牙，因此模型在中心位置做了向上拉伸的翻边凸台：凸台侧壁沿轴向延伸，相当于把螺纹的有效啮合长度从板厚1.5毫米增加到凸台高度，螺纹承载能力随之明显提升。凸台根部与平板之间以圆角过渡，既缓解冲压时材料的拉伸应力集中，也避免后续受力时在转角处产生裂纹。凸台中心的通孔与内螺纹同轴，孔口做了倒角引导，外螺纹件旋入时能够顺利对中，不会出现首牙错扣。

　　四角的安装孔采用对称分布，孔位围绕中心凸台留出足够的扳手空间和螺钉压紧面积。板面在凸台周围保持平整，作为安装贴合面；四个孔位到板边的距离一致，保证螺钉锁紧后压应力均匀分布，不会因为单侧受力而让板件翘曲。板的外轮廓为直角矩形，边缘在冲压后自然形成轻微圆角，去除了锐边，搬运和装配时不易划伤。整体外形边界紧凑，40×45毫米的占位可以放进多数轻型支架的节点位置，1.5毫米厚度在保证刚性的同时控制了重量和材料消耗。

　　从成型工艺角度，这件零件适合用级进模或单工序模完成：先落料冲出板坯外形，再在中心位置拉伸翻边形成凸台，随后冲四角安装孔和中心底孔，最后攻丝。拉伸工序中材料向凸台侧壁流动，设计时需要给凸台直径和圆角留出合理的拉伸系数，防止侧壁拉裂；攻丝则在凸台内壁完成，由于有了翻边高度，螺纹牙型能够完整成型。建模时需要把凸台的拉伸高度、内壁螺纹大径小径、底孔直径以及四角孔的位置度一并表达清楚，螺纹部分可以用装饰螺纹线或简化牙型呈现，关键是保证同轴度和孔位间距这类装配约束尺寸准确。

　　实际选型时，这种板件多用于承受轴向拉力和轻度剪切的场合，比如调节支脚、拉杆固定、传感器支架转接等。中心UNC螺纹属于英制统一螺纹，配套的3/8螺杆、螺母在海外采购件和DIY项目中十分常见，板件做成标准螺纹接口后可以直接与市售紧固件互换。四角孔则适配常规螺钉穿过，配合螺母或预制螺纹孔完成固定。需要留意的是，由于本体为薄板冲压件，它不适合承担大弯矩或重载冲击，当连接需要更高强度时应加大板厚、改用机加工法兰或增加焊接衬套。就轻型结构连接而言，这种把拉伸凸台螺纹与方形安装板结合的方案，用很低的成本实现了可靠的螺纹接口与稳定的安装基准，结构紧凑、成型简单、装配方便，是小型设备和工装搭建中很实用的一类钣金连接节点。
