陶瓷基座K型铠装热电偶测温组件

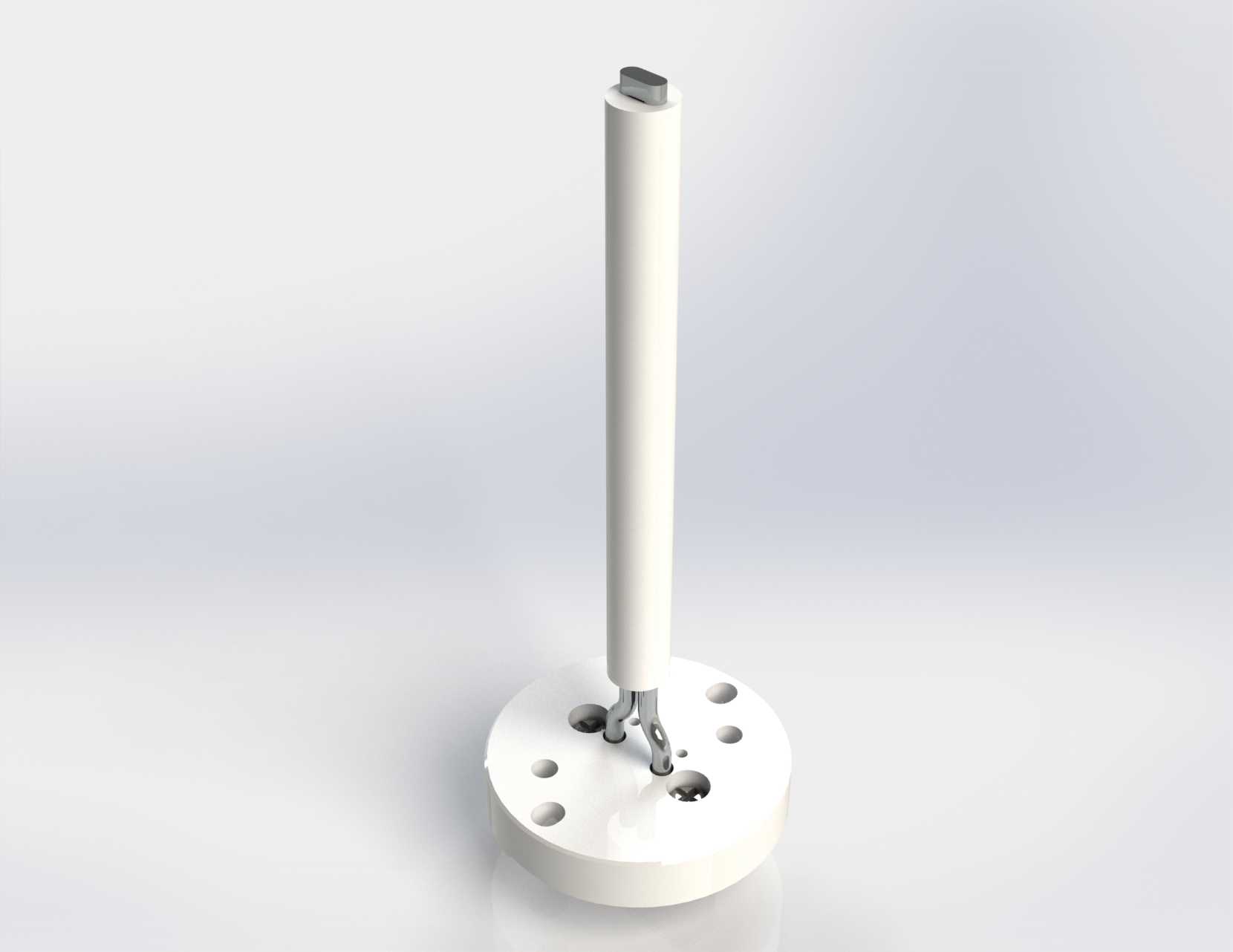

　　这套测温组件的结构拆分逻辑，完全围绕高温工业炉膛内长期测温的痛点展开，最下方的圆形陶瓷安装法兰盘是整套部件的承载基准，盘体上均匀分布多组通孔，一部分孔位用于穿装固定螺栓，将整个热电偶组件锁紧在炉体侧壁的预设安装工位上，剩余孔位可作为冗余测温点预留、或者穿装补偿导线与接地引线，陶瓷材质本身具备优异的绝缘性能与耐高温抗热震能力，在数百摄氏度的工作环境下不会出现形变、绝缘击穿的问题，也不会和炉内的保护气氛、烧结物料发生化学反应。垂直向上延伸的长杆是陶瓷保护套管，120mm的杆长设计刚好匹配常见小型实验炉、工业加热模块的测温插入深度，套管内部穿装K型热电偶的偶丝，顶端的金属端头是偶丝的接线引出端，8AWG的线径规格对应大截面的测温引线，

　　能够在长距离传输测温信号时降低线路电阻带来的测量偏差，同时粗线径的偶丝本身抗高温氧化寿命更长，适合长期连续测温工况。法兰盘中心露出的偶丝弯折固定结构，是热端测温结点的安装位置，结点直接贴近陶瓷法兰的下端面，当整套组件安装到位后，测温结点会伸入炉膛内部的温区核心位置，直接感知炉内实际空气或者工件的温度，避免保护套管过长带来的测温滞后。在实际产线场景里，这类陶瓷基座热电偶大量应用在马弗炉、箱式烧结炉、小型热处理工位、3D打印机热腔、实验室加热台的温度采集环节，和普通金属护套热电偶相比，全陶瓷的支撑结构在高温下不会产生金属离子污染，尤其适合陶瓷烧结、电子元件焙烧、食品加热这类对洁净度有要求的加热场景。设计过程中首先要确认安装边界：

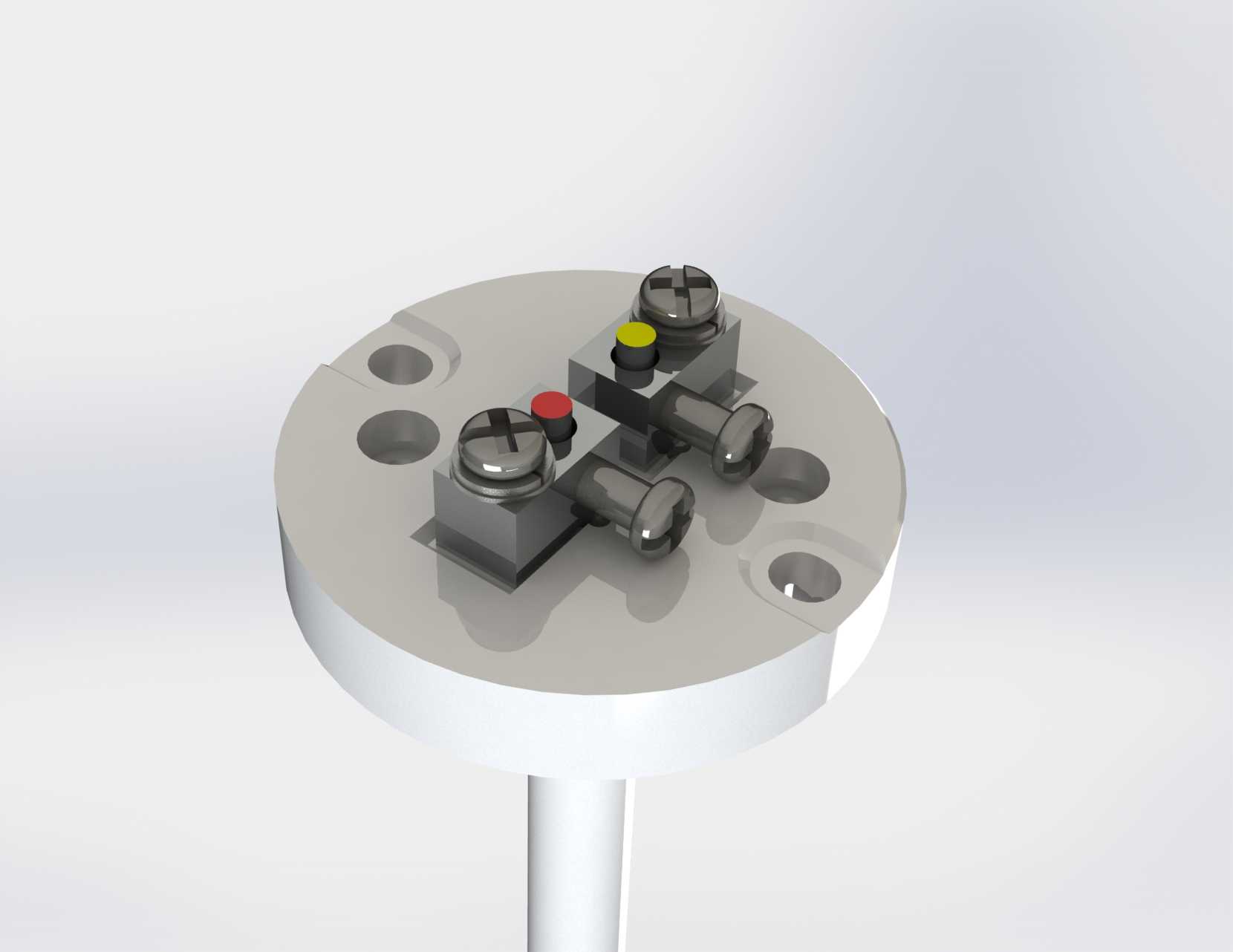

　　圆形法兰的外径要和炉壁的安装开孔尺寸匹配，盘上的固定孔孔距要和炉体预设的安装螺孔完全对齐，垂直陶瓷杆的外径要小于炉壁的插入通孔，保证装配时杆体可以顺利穿入炉内，不会出现卡滞。顶端的接线端头做了扁平化的卡位结构，既可以防止外部接线拉扯时转动松脱，也能快速区分正负极接线位置，现场布线时不需要额外做标识。陶瓷法兰上的多组预留孔也给现场改造留出了余量，部分工况需要同时布置多支不同位置的测温偶时，不需要额外扩大炉壁开孔，直接利用空余孔位穿装第二支微型热电偶即可，大幅降低现场改造的加工量。整套结构没有复杂的活动部件，所有零件均为耐高温的无机材质，长期在高温环境下工作不需要频繁维护，偶丝出现老化损耗时，也可以松开法兰固定件，

　　直接抽出内部的陶瓷保护管更换偶丝，基座部分可以重复使用，降低长期使用的备件成本。建模时需要重点还原陶瓷法兰上各孔位的相对位置、陶瓷长杆的同轴度，以及顶端接线端子的配合尺寸，保证后续出工程图时安装尺寸完全和现场炉体适配，不会出现装配干涉。
