料仓阻旋式桨叶料位检测装置

　　该装置面向散料储存与输送环节中的高位、低位料位检测需求，常见布置在塑料粒子仓、面粉及淀粉储仓、饲料混合工段、水泥粉料仓、木屑料斗、化工粉体投料站等位置。现场物料多为颗粒、粉末或短纤维状介质，仓内空间封闭，人工开盖查看既影响连续生产，也容易产生粉尘外逸；桨式检测部件伸入料堆后，可把物料是否到达安装高度转化为稳定的开关信号，为进料阀、输送绞龙、斗提机、报警灯或PLC联锁回路提供触发依据。

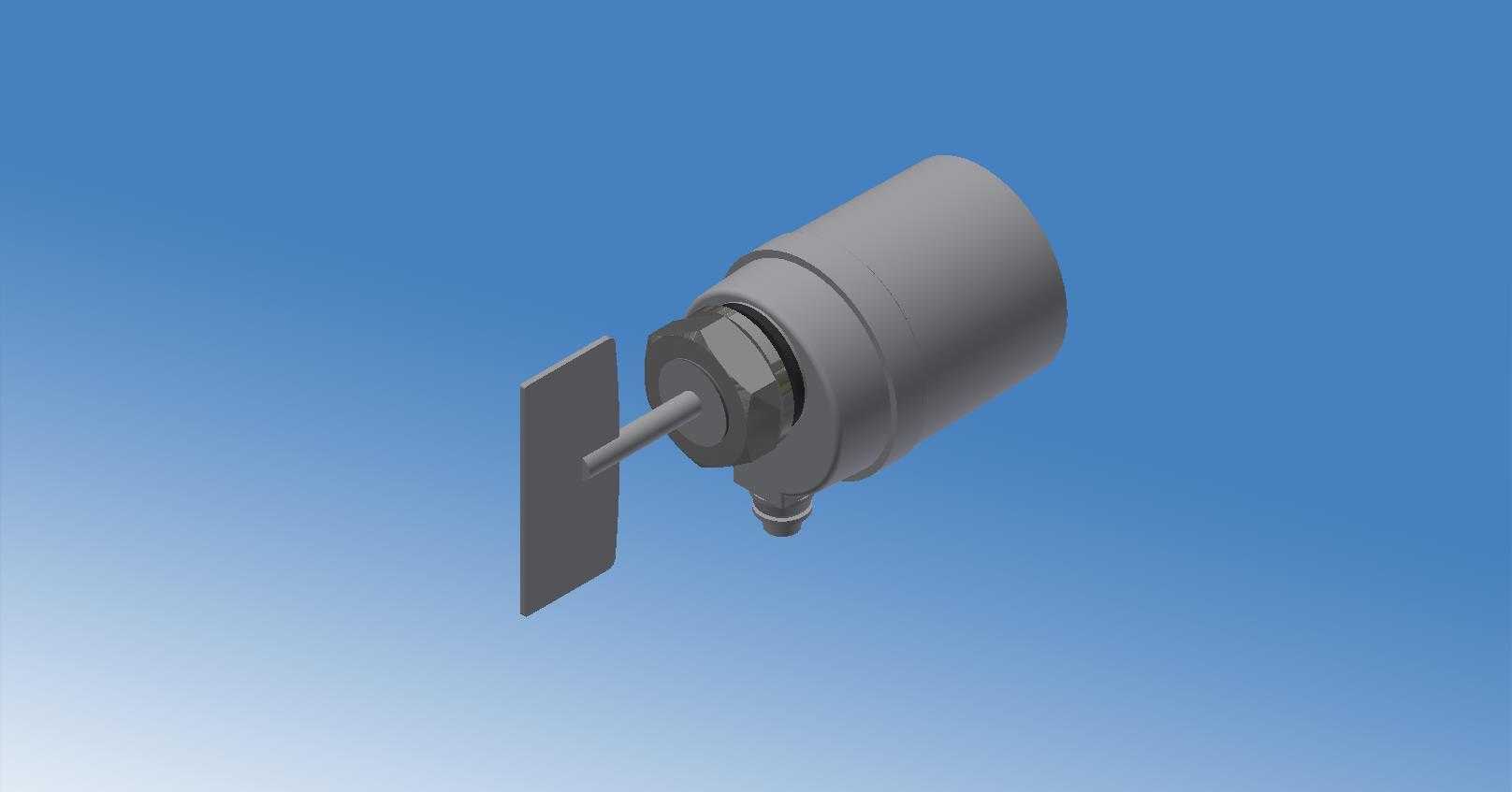

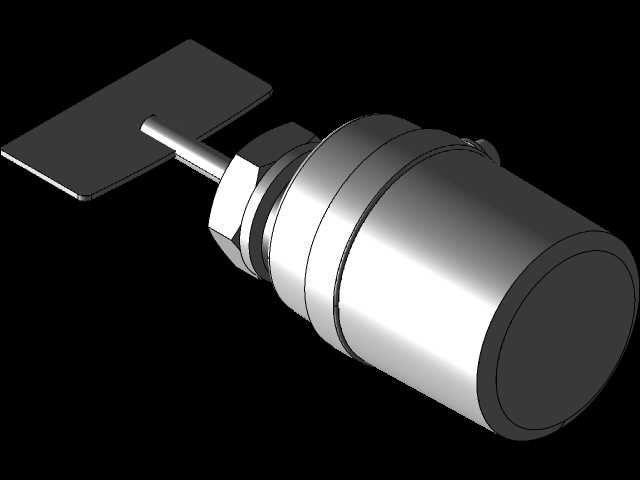

　　从结构组成看，模型主体由圆柱形壳体、端部密封连接段、伸出轴、扁平桨叶以及下部电气接口构成。圆柱壳体内部容纳驱动微电机、减速机构和转矩传递组件；轴端通过锁紧螺母与壳体形成安装定位，桨叶采用薄板状结构，悬伸在仓内物料区域。正常无料遮挡时，内部电机带动轴和桨叶低速旋转；当粉末或颗粒上升并埋住桨叶，叶片转动受阻，主轴转矩发生变化，机构随即触发微动输出，同时停止或脱开驱动。物料下落后，桨叶阻力解除，装置自动恢复转动并复位信号，这种机械式接触检测对粉尘、温湿度变化、光线干扰和仓内扬尘不敏感，在恶劣料仓环境中具有较强适应性。

　　建模时需要重点表达壳体与穿仓轴之间的边界关系。壳体通常位于仓壁外侧或仓顶上方，桨叶则必须位于仓内有效物料截面，不能贴近仓壁、加强筋或下料口流道，以免物料搭桥、冲击或死角堆积造成误动作。若从仓顶垂直安装，应核算桨叶距离料仓锥斗、进料落点和检修平台的位置；若从侧壁水平安装，轴伸长度要保证叶片进入稳定料层，同时避免与内部搅拌叶片、流化板或螺旋叶片发生干涉。模型中扁平桨叶面积较大，适合低密度粉末；面对较重颗粒时，可在选型阶段减小桨叶尺寸或调整弹簧转矩，防止物料冲击力使机构长期误报。

　　外形设计上，圆柱外壳提供电机和电气元件的防护空间，外表面简洁，便于在仓壁支架或法兰座上固定。端部六角锁紧结构体现了轴向装配与维护拆卸关系，建模时应保留螺母、轴套、密封面和桨叶连接片之间的层级，不宜把运动件与壳体合并成单一实体。下部接口用于电缆或接线盒连接，走线方向应远离仓体振动源和清理用水冲刷区域。安装板、焊接座或法兰接头虽然在不同项目中会变化，但与壳体同轴、与仓壁密封、便于拆装是共同要求。

　　在设备选型配合中，结构工程师需要把该检测装置纳入料仓成套设计，而不是仅作为一个孤立元件。高位检测通常用于防止溢料和堵仓，信号触发后可停止上料风机、旋转阀或提升机；低位检测用于提醒补料，避免下料螺杆空转、计量秤断料或混合机缺料。对于易吸湿、易架桥的物料，桨叶位置应避开仓壁粘附区，并可配合振动器、流化垫使用；对于强磨蚀颗粒，则要关注桨叶磨损和轴封寿命，在三维布置中预留更换空间。该模型把壳体、转轴、桨叶和接线部位完整呈现，可用于料仓总图干涉检查、安装支架设计、检修空间校核以及自动化料位监测方案沟通。
