十吨立式液压起重千斤顶结构设计

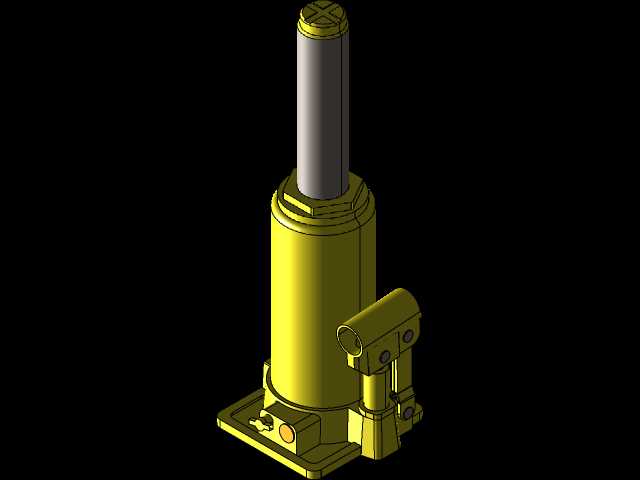

　　这套三维结构围绕车间维修、设备装配和重型物件临时顶升场景展开，主体采用立式单油缸布局，额定承载能力按十吨级工况考虑，适合在汽车底盘检修、生产线设备就位、重型工装调整以及台架工程中作为短距离举升部件使用。模型把油缸、柱塞、底座、手动液压泵、释放阀和连接油路整合在同一紧凑单元内，外观上能够直接看到黄色缸体、银色伸出杆、侧向泵体以及底部支撑法兰，结构关系清晰，便于在方案评审、干涉检查和维修培训中拆解说明。

　　从实际用途看，这类液压千斤顶并不承担长行程搬运任务，而是利用高压油液在小腔体内产生大推力，在有限高度范围内把载荷平稳顶起。柱塞位于主缸中心，顶端加工有承载槽和防滑结构，工作时与被举升件的支撑点接触，能够减少侧向滑移。主缸外壁承担高压容腔和导向作用，下部与底座相连，底座向四周展开形成较宽的支撑面，使满载时设备重心落在稳定区域内。侧向布置的手动泵通过摇臂往复运动向缸内补油，泵体与主缸之间保留明确的安装距离，既方便操作人员站位，也避免泵体在载荷下方受到挤压。

　　设计思路上，模型没有采用复杂的电动泵站，而是保留手动液压工具常见的独立泵组形式。泵壳、摇臂铰接点、柱塞泵芯、吸油和压油通道在外形中均有体现，能够表达人力输入经过小活塞增压、再推动大柱塞上升的力传递路径。主缸侧面还设置了释放控制部位，用于在顶升完成后缓慢控制回油，使柱塞按需要下降。该部位在真实产品中通常与节流结构配合，回油速度不能过快，否则重载下降会产生冲击；三维外形中将控制件布置在便于手触的位置，同时远离顶部承载区，符合维修工具频繁操作的使用习惯。

　　外形尺寸方面，整体呈高窄柱状，收缩状态下占地面积较小，能够放入车辆尾箱、维修推车或工位货架。底座轮廓近似方形并带有加强过渡，安装边界主要由底座外缘、侧向泵体最大投影和柱塞最高伸出位置共同决定。布置时不能只看缸体直径，还要给手动泵摇臂预留往复摆动空间，并在顶部载荷接触点周围留出手指和工具操作距离。若在固定台架内使用，周围应避免设置紧贴泵体的侧板，底部支撑面也要保持平整，防止十吨载荷下出现局部悬空。

　　结构细节上，主缸与底座之间采用宽厚的圆角和加强筋过渡，能够把柱塞传来的轴向力扩散到底座平面。泵体下方设有小支撑脚，与主底座共同形成多点接触，减少泵组在按压时的翘动。油缸顶部保留导向和防尘区域的外形层次，柱塞表面为连续圆柱面，顶端承载帽略大于杆径，可在接触工件时增加受力面积。侧向泵体上的铰接轴、固定螺钉和泵腔端部均按实体关系建模，能够用于装配顺序演示：先固定主缸与底座，再安装泵体和连杆，最后确认释放阀位置与柱塞行程。

　　在工程应用中，该模型可作为液压工具设计的参考外形，也可放入维修车间布局、教学演示台架或设备维护仿真场景。选型时需要关注三个边界：一是顶部支撑点必须对准载荷的刚性承托部位，不能顶在薄板、焊缝或易变形外壳上；二是柱塞伸出后应配合安全支架承载，千斤顶本身主要负责举升和短时支撑；三是底座下方需要坚实平整的地面，若在车间格栅或软质地面使用，应增加垫板扩大接触面积。模型通过分区着色把高压缸、运动柱塞和手动泵组区分开，使油路动力件、承载件和操作件的层次一目了然，便于结构设计者继续细化密封、壁厚、行程和安全限位。
