剪式车载起重支撑装置结构设计

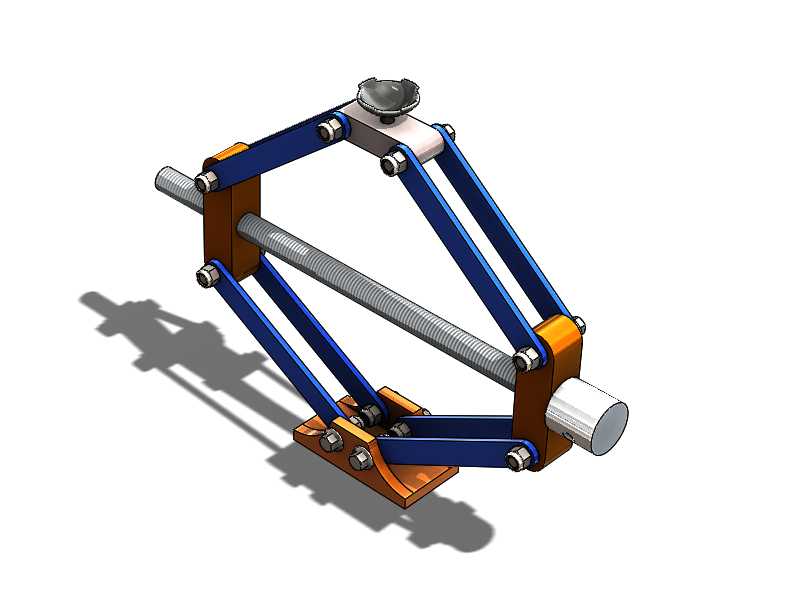

　　该剪式起重支撑装置主要面向民用车辆应急维修场景，适配小型乘用车的轮胎更换、底盘临时检修作业需求，日常可收纳于车辆后备箱储物空间，无需额外配套动力源，纯机械传动结构可在无供电、无液压补给的户外场景独立完成作业，避免了液压类起重设备长期存放出现泄漏、泄压失效的问题。从结构逻辑来看，装置采用对称双组剪臂铰接布局，上下两端分别设置支撑托块与底部承力底座，中间贯穿梯形传动丝杠，通过转动丝杠端部的受力端，带动两组铰接臂的铰接点沿丝杠轴向相对位移，以此改变剪臂的开合角度，实现顶部支撑托块的垂直升降动作。设计过程中，剪臂采用等长对称的杆件结构，铰接点全部采用圆柱销轴配合防松限位结构，避免作业过程中销轴脱出引发安全风险；传动丝杠选用梯形螺纹，

　　具备自锁特性，当举升高度达到作业需求后，无需额外锁止机构即可保持支撑高度，不会因负载作用出现自动回落的问题，这一特性完全适配车辆维修作业的安全要求，即便作业过程中出现外力晃动，支撑状态也能保持稳定。顶部支撑托块设置了弧形贴合面，可适配乘用车底盘的加强筋支撑位，避免举升过程中托块滑脱，同时接触位置做了圆角过渡处理，防止顶坏车辆底盘的防腐涂层与钣金结构；底部底座采用加宽平板结构，增大与地面的接触面积，在非硬化路面作业时可分散压强，减少装置下陷的风险，底座与下剪臂的铰接位置预留了小角度偏转余量，可适配地面不平整带来的角度偏差，避免剪臂出现额外的附加弯曲应力。从安装与使用边界来看，装置完全收缩状态下整体厚度可控制在较小尺寸，

　　能够放入多数乘用车后备箱的备胎槽周边储物空间，展开后最低举升高度适配普通家用轿车的底盘离地间隙，最高举升高度可满足轮胎完全脱离地面的作业需求，额定承载范围覆盖常规小型乘用车的整备质量区间。传动丝杠的操作端设计了可适配标准随车扳手的受力结构，无需配套专用工具，使用车辆自带的轮胎扳手即可完成升降操作，降低了使用门槛。结构受力层面，剪臂的截面尺寸经过受力校核，在额定负载下，铰接点的剪切应力、剪臂的弯曲应力均控制在材料许用应力范围内，丝杠的螺纹承压面也做了受力均匀化处理，避免局部应力集中导致的螺纹滑牙问题。所有铰接位置均预留了润滑间隙，长期存放后只需在铰接销轴与丝杠螺纹位置涂抹少量润滑脂即可保持操作顺畅，日常维护成本极低。

　　相较于液压式车载起重装置，该纯机械结构不存在密封件老化、液压油泄漏的问题，存放周期更长，低温环境下也不会出现液压油黏度上升导致操作费力的问题，适配不同地域、不同季节的使用需求。在建模过程中，所有铰接位置的配合间隙按照实际机加工公差设置，既保证机构运动顺畅无卡滞，又不会因间隙过大导致举升过程中出现晃动，丝杠的螺纹导程经过匹配设计，兼顾举升效率与操作力矩，避免操作时需要施加过大的转动力矩，单人即可轻松完成车辆举升作业。
