手动螺旋起重顶升支撑工装结构

　　在车间设备检修、重型工件装配定位、工装临时承重以及小吨位构件顶升作业里，手动螺旋支撑装置始终是不可替代的基础工装。这套螺旋顶升结构没有依赖液压油路、气动气源或者外接动力，完全通过螺纹副将旋转力矩转化为直线顶升位移，在无供电、野外抢修、狭小工位内都能稳定完成重物抬升与高度保持，日常使用中不会出现液压油泄漏、泄压回落这类隐患，长期静置支撑时的位置保持能力突出。

　　从实际作业场景来看，这类装置常被布置在重型机架底部、装配平台侧边、焊接工装的支撑点位，用来微调工件水平度、分担局部载荷，或者在设备拆检时托住轴系、壳体部件。和大吨位液压千斤顶相比，它的顶升行程控制更细腻，每转动一圈螺母，升降杆只前进一个导程的距离，操作人员可以精准控制毫米级的高度变化，在需要对齐法兰孔、校正机架水平、配合销孔装配的场合，这种微调特性远优于大流量液压顶升设备。

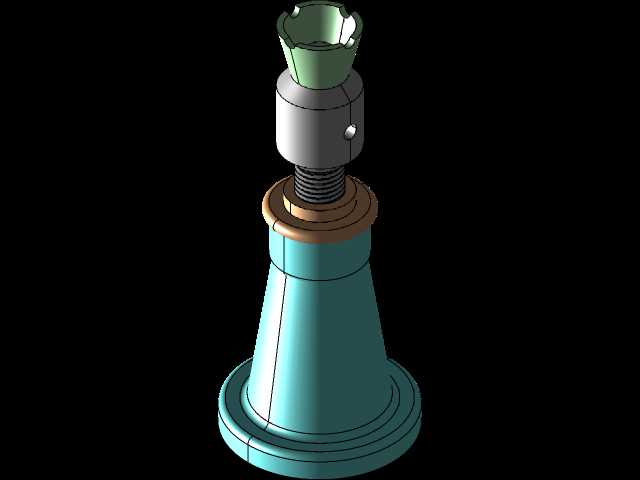

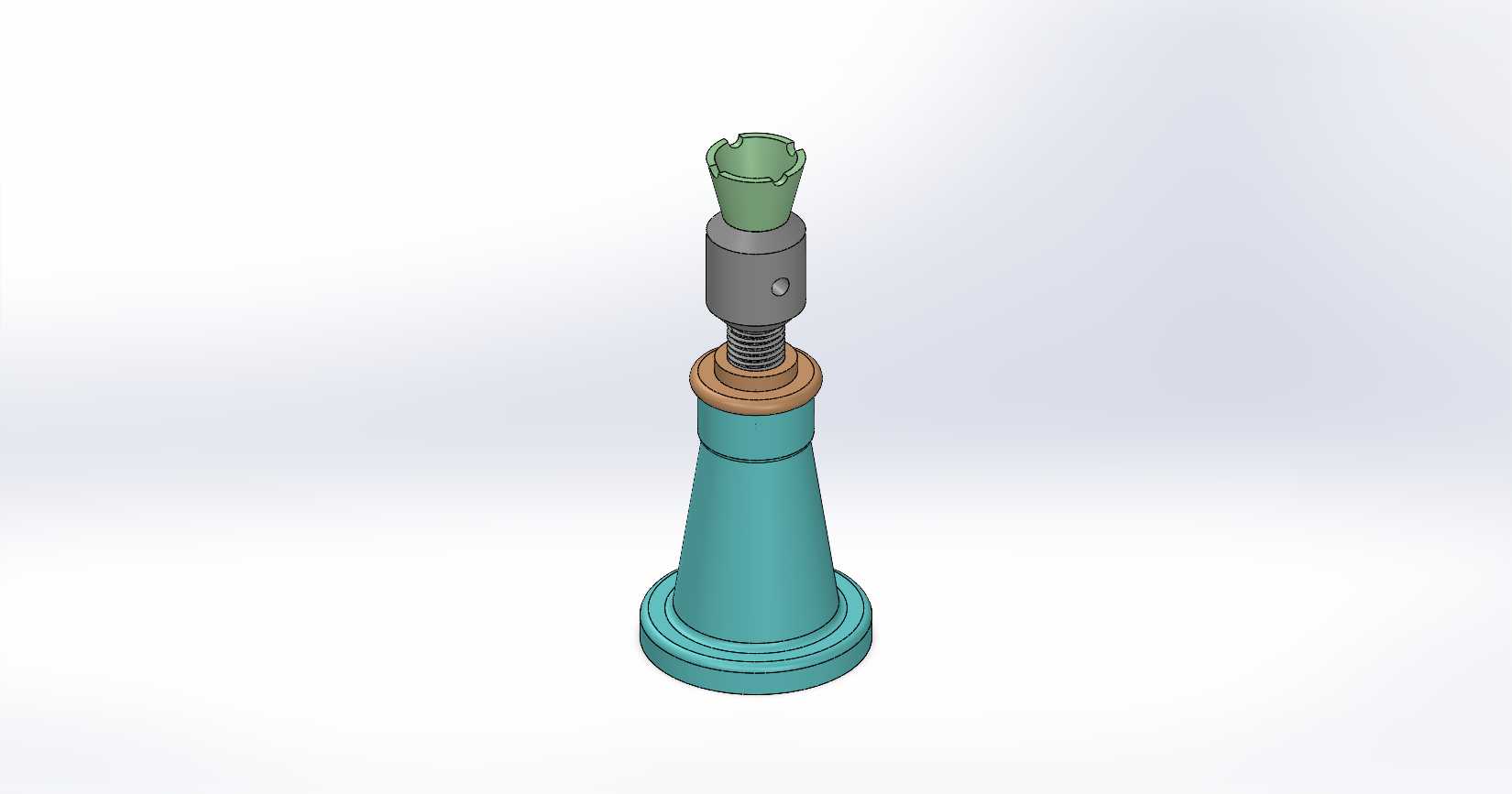

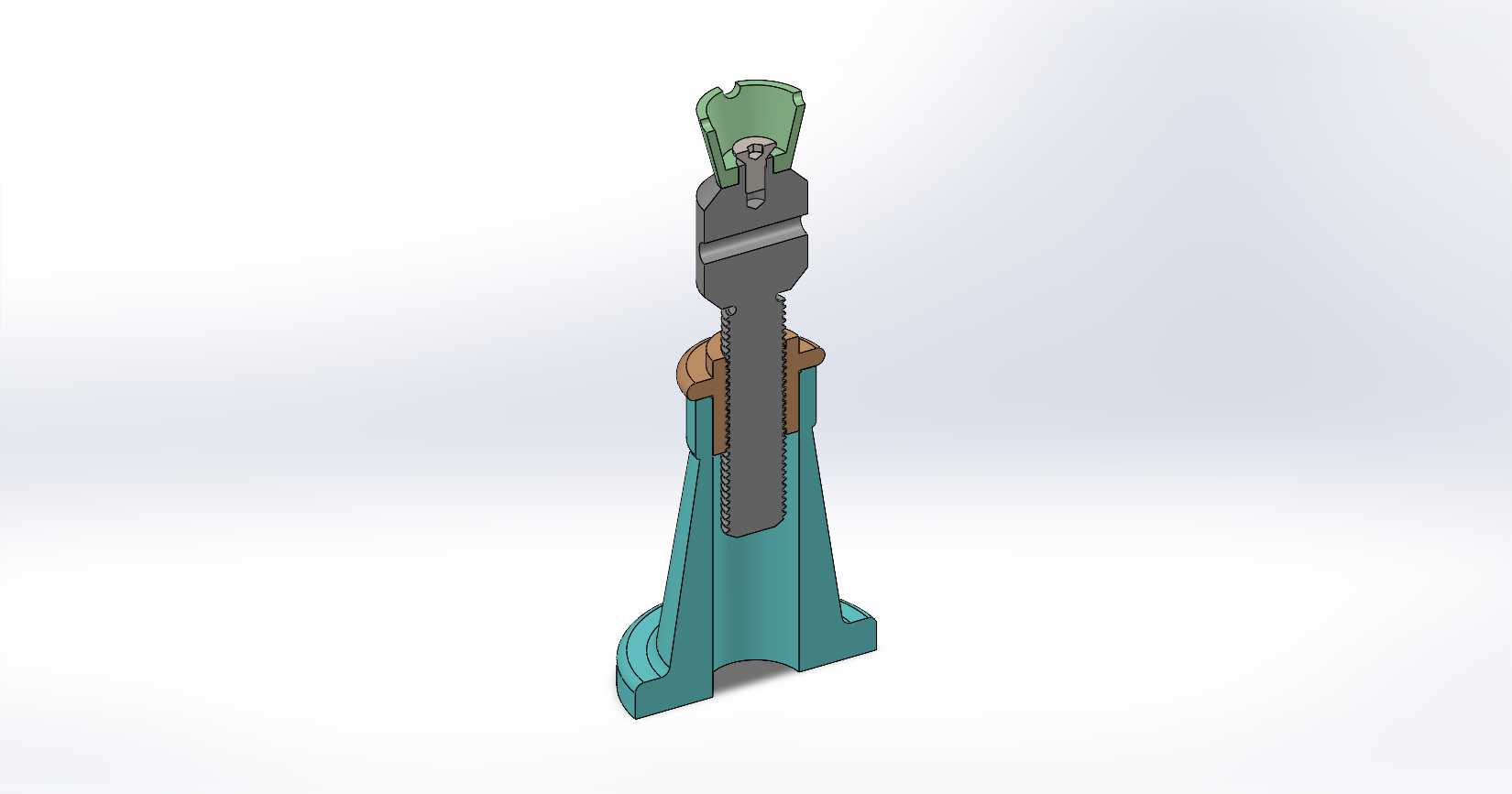

　　整套结构的受力路径设计非常清晰：底部是带加宽支撑脚的铸造型基座，基座内腔加工出与升降螺杆配合的承重螺纹段，工作时操作人员转动基座上部的带孔转动螺母，螺母的环形端面承受全部轴向载荷，通过螺纹牙型把扭矩传递给带齿条的升降立柱，立柱顶端装配可更换的承托顶头，顶头直接接触被支撑工件的底面。基座两侧向外延展的支撑脚大幅扩大了接地面积，顶升过程中整体重心始终落在支撑轮廓内部，避免偏载倾倒；立柱侧面加工的齿条结构并非用于齿轮驱动，而是配合基座上的限位锁块，在调整到目标高度后插入锁止销，齿条齿面承担反向回落的载荷，就算螺纹副出现意外磨损，机械锁止结构也能牢牢挡住立柱下滑，形成第二道安全防护。

　　设计这套结构时首先要核算的就是螺纹副的承载能力，选用梯形螺纹而非普通三角螺纹，梯形牙的牙型角小、牙根强度高，螺纹工作面的耐磨性能更好，反复升降调整后间隙增长量很小，适合长期承受轴向静载荷。螺母部分采用铜合金材质嵌在铸铁基座内，铜质螺母和钢制螺杆配对工作时摩擦系数稳定，磨损后仅需更换铜螺母即可完成维修，不必整体报废基座，大幅降低后期维护成本。顶端的承托头做成带弧度的叉形结构，接触工件时可以自适应小幅角度偏差，避免硬点接触造成工件表面压痕，针对不同的支撑面形状，顶头设计为可拆换结构，平顶面、V形槽面、圆弧托面都能快速替换，适配轴类、板件、箱体外壳等不同工件的支撑需求。

　　外形尺寸方面，整体收拢状态下高度适配常规检修工位的底部间隙，基座支撑脚的横向展开宽度控制在工位常用操作空间内，不需要大面积平整地面就能放置；升降立柱的有效行程覆盖日常装配调整的高度区间，从最低位到最高位全程都有足够的螺纹啮合长度，不会出现行程末端螺纹啮合牙数不足导致滑牙的问题。安装边界上，基座底面加工为平整接触面，放置在钢制平台或者硬化地面上即可承载，若用于软质地面可额外搭配垫板分散压强；转动螺母的径向开孔用来插入撬杆加力，操作时所需的转动半径提前预留，周边不需要留出过大的操作空间，在设备夹缝、管线密集的检修区域也能完成加力转动。

　　结构细节上，立柱的导向段在基座内保留足够的配合长度，顶升伸出后不会出现悬臂晃动，螺纹段全部做调质处理提升表面硬度，承受偏载时螺纹牙的变形量控制在极小范围。基座的壳体采用筋板加强设计，在壁厚不额外增加的前提下提升轴向抗压与抗扭刚度，长期承受额定载荷也不会出现基座开裂、螺纹座变形的问题。整套装置没有复杂的密封件、软管或者阀组，日常仅需定期在螺纹面涂抹润滑脂，清理齿条缝隙里的铁屑灰尘，就能长期保持顺畅的升降手感，在工装辅助、设备维保、小件起重场景里，是可靠性极高的纯机械顶升支撑方案。
