小型直线夹持进给工装模组结构

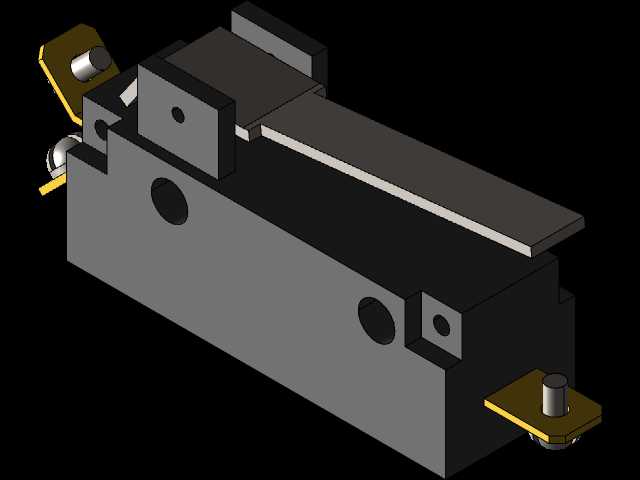

　　这套结构面向小型工件在加工、检测或装配工位中的定位与直线送进需求，整体采用长条形基座承载，上方布置可沿长度方向移动的夹持承载部件，两端设置带定位柱的安装耳板，用于将整套机构固定在设备工作台或专用工装上。基座主体为厚实的块状结构，侧壁开设圆形避让孔，既可以减轻局部重量，也为管路、线缆或辅助销件留出穿越空间；侧面的阶梯凸台和小孔用于安装限位、检测或锁紧元件，使机构在紧凑空间内仍具备较好的扩展能力。

　　从实际使用场景看，该类模组常见于轻载自动化工作站、实验工装、小型专机以及手动装配夹具中。工件或待加工条料放置在上部承载面后，由侧向挡块和压板约束横向位置，移动部件沿基座导向区域推进，实现送料、靠位、压紧或工序间换位。端部的金色安装片通过圆柱销与基座连接，销柱既承担定位作用，也可作为拆装时的基准特征；安装片上的孔位对应工作台螺纹孔或T型槽位置，便于快速固定并重复找正。

　　结构设计上，基座承担主要刚性，壁厚和支撑高度经过实体化布置，避免悬臂过长导致夹持点下沉。上部移动件采用平板与立板组合形式，平板提供工件支承面，立板形成侧向定位面，黑色块体部分可作为滑块、夹紧座或驱动连接座。两侧箭头所示的运动方向明确体现了直线往复路径，设计时需要重点控制支承面与安装底面的平行度，以及移动方向与定位面的垂直度。若用于切削或压装工况，应在移动副附近增加耐磨条、调整垫片或锁紧螺钉，以承受偏载并保持长期精度。

　　外形边界方面，模型长度明显大于宽度和高度，属于窄长型工装，适合布置在工作台中线或输送线旁。底部安装区域应预留螺栓操作空间，两端销柱中心距可作为整机装配基准；上部最高轮廓由立板和压板决定，周边需保证机械手或操作人员取放工件时不发生干涉。基座侧面圆孔不宜布置在主要受力截面上，孔边到承载面的距离应满足刚性要求；端部安装耳板承受翻转力矩时，可通过增加垫圈、定位销或双排固定点提高稳定性。

　　在三维建模过程中，这类机构需要把固定件、运动件、定位件和标准件之间的层级关系表达清楚。基座、移动平台、挡块、端板和销柱分别建立独立实体，便于后续出工程图时标注配合尺寸。装配关系上，安装底面设为固定基准，上部平板沿长度方向建立运动约束，侧向挡块与工件接触面设定定位基准，销柱与耳板之间保持同轴关系。对于需要工程落地的版本，还应补充导向件规格、夹紧行程、工件最大宽度、安装孔坐标以及关键面粗糙度等信息。

　　该结构的价值不在于复杂传动，而在于以简单可靠的几何关系完成定位、支承和直线动作。块状基座提供稳定平台，组合式上装部件兼顾工件承托与侧向约束，端部安装结构保证整机在工位上的快速固定。经过细节完善后，可直接作为小型专用设备的进给夹持单元，也可作为自动化夹具设计中的基础模块，用于后续叠加气缸驱动、手动快夹、位移检测或限位缓冲等功能。
