车身装配用C型螺旋夹紧工装结构

　　这套C型螺旋夹紧结构主要面向白车身焊装、钣金拼配以及小型构件组对场景，在汽车试制车间、钣金维修工位和工装夹具实训中都比较常见。它的核心作用是把叠合的车身板件、型材或待焊组件相互压紧，限制工件在划线、定位、点焊和修配过程中的相对窜动，避免因间隙过大造成焊接变形、装配错位或后续尺寸超差。

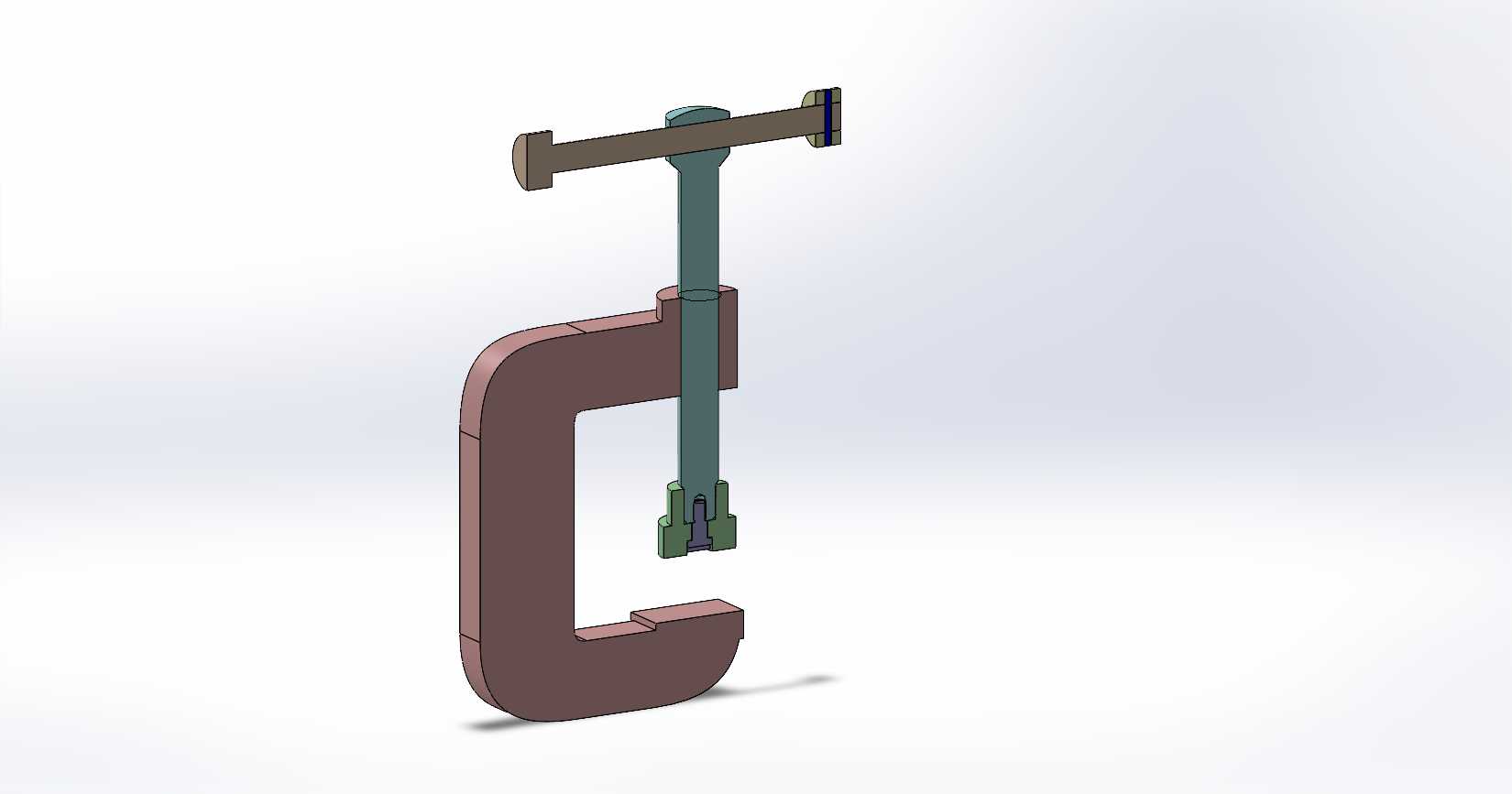

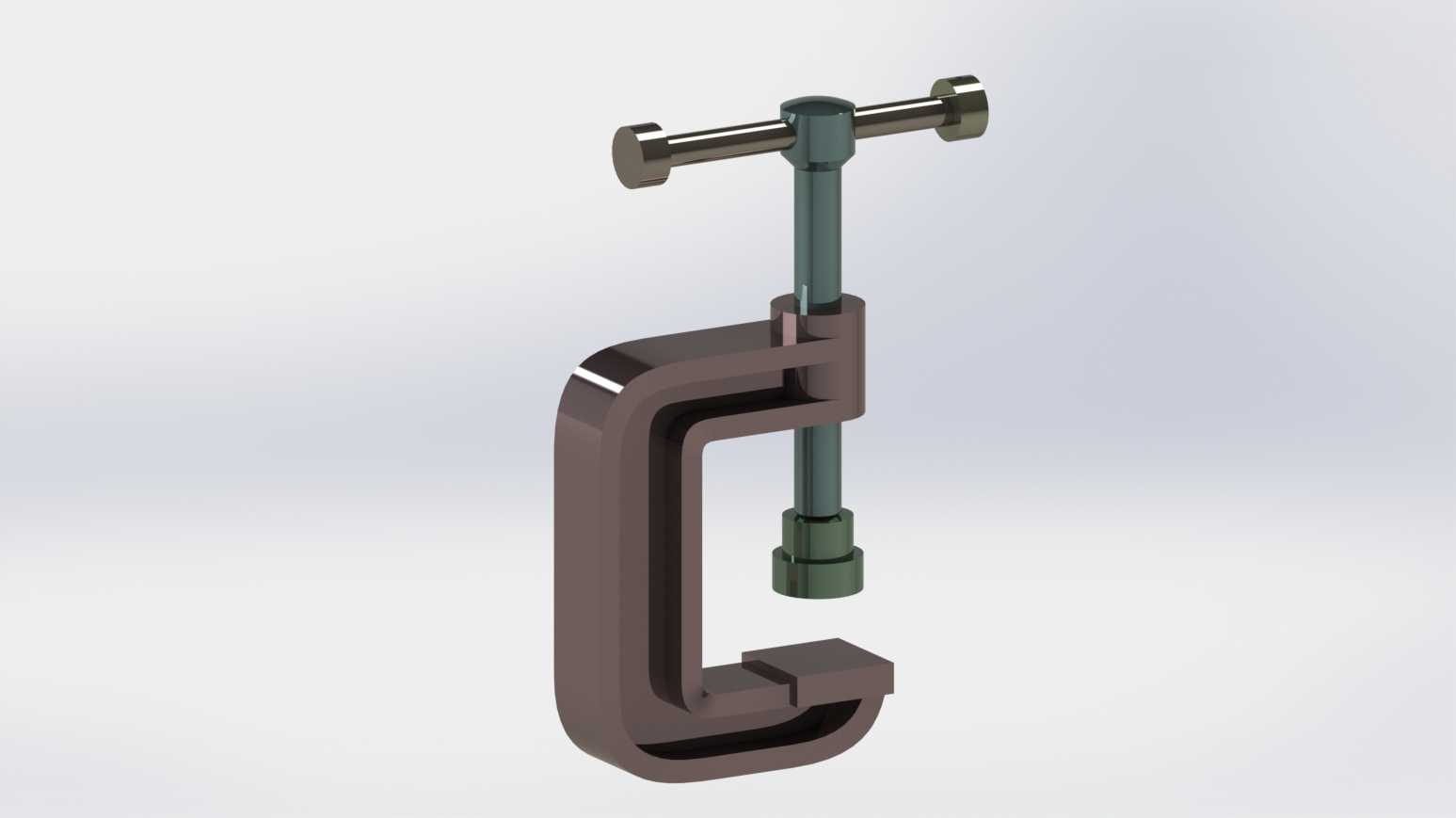

　　从结构组成看，模型完整还原了C形夹架、T形旋拧杆、传动螺杆、压头和承压座几个关键部分。C形架采用深开口的弯臂构型，一侧形成固定支撑面，另一侧为螺杆提供导向与承载，开口空间决定了单次可容纳工件的最大厚度。架体截面在受力较大的弯角区域做了连续过渡，既减少应力集中，也保证夹紧反力作用下臂体不会出现明显张口变形。螺杆沿C形架上部轴线布置，顶端横穿T形手柄，通过手动旋转产生轴向进给；下端压头与螺杆之间保留相对转动关系，压紧时压头贴合工件表面，不会随螺杆一起扭转，从而避免擦伤板件表面。

　　实际使用时，先将C形开口跨住待夹紧部位，使固定承压面贴紧工件一侧，再转动T形杆带动螺杆下行。压头接触工件后继续施加少量转角，即可通过螺纹增力把两片或多片车身板件压到贴合状态。T形手柄的力臂较长，操作人员不需要借助加长套管就能获得足够的夹紧力；手柄两端的加粗端头可以防止施力时手部滑脱。压头下端面积相对螺杆直径更大，能够把集中载荷扩散到板件表面，降低薄钢板出现压痕或局部凹陷的风险。对于车身外覆盖件等表面质量要求较高的部位，工程应用中通常还会在压头与工件之间增加铜垫、聚氨酯垫或可换压块，以兼顾夹紧力和外观保护。

　　设计思路上，这类夹具并不追求复杂的气动或液压驱动，而是强调手动操作的独立性、便携性和可靠性。在多品种、小批量的车身试制现场，工件形状和夹紧点经常变化，C形夹可以快速转移到不同工位，不需要固定安装基础，也不受气源、油路位置限制。螺杆采用自锁特性较好的梯形或普通传动螺纹思路，夹紧后即使受到振动、轻微碰撞或焊接热变形影响，压头也不易自行松退。C形架的开口高度、喉部深度和臂体厚度需要协同确定：开口过小会限制可夹工件厚度，喉部过浅则无法伸入法兰边、加强梁或叠层板件内部；而臂体截面不足又会在高夹紧力下产生弹性变形，导致实际压紧力下降。

　　从安装边界和空间干涉角度看，模型中T形手柄在旋转时需要在夹体上方保留完整的扫掠空间，不能被相邻夹具、工件立边或焊枪遮挡。C形架后侧弯弧也要与工件型面保持间隙，尤其在车身门框、轮罩和底板横梁等空间狭窄区域，布置前应核对夹体伸入方向、手柄回转半径以及压头轴线是否垂直于被压表面。若压紧面倾斜，螺杆会承受附加弯矩，长期使用容易造成螺纹磨损加快或架体偏载。固定承压面与压头端面应尽量平行，这样板件受力均匀，夹紧点附近不会出现一侧压紧、一侧翘起的情况。

　　在焊装工位上，这类C型夹常用于临时固定车门加强板、地板搭接边、支架小样和钣金修配件；在设备维修中，也可用来压紧轴套、薄板和小型焊接组合件。它不属于高速自动化设备，却承担着定位链路上最基础的约束功能。三维建模时把夹架弯弧、螺杆行程、手柄长度和压头装配关系完整表达出来，能够直接用于工位布局校核、操作空间检查和夹具选型，也便于后续根据工件厚度调整开口规格、更换压头形式或派生不同喉深的系列化夹紧工装。
