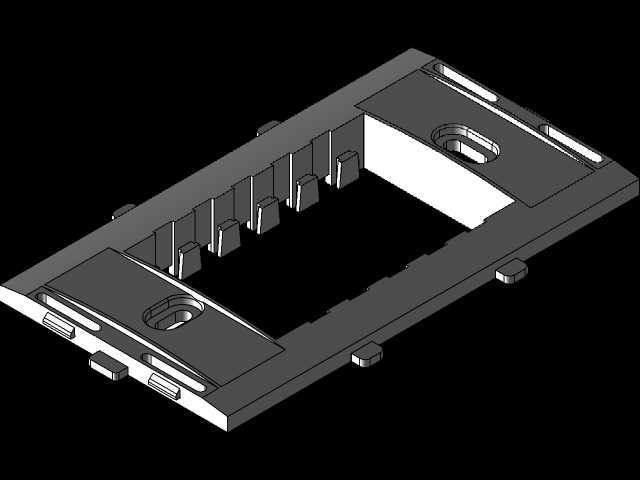

这套托架结构面向低压配电盘、设备控制箱内部的模数化元件排布场景,核心作用是把四枚标准宽度的小型断路器或者同规格导轨安装器件,整齐固定在指定品牌的暗装壳体内部,替代零散卡扣拼接的固定方式,让箱内元件排布规整,接线走线的空间预留更可控。从结构形态上看,托架整体为长条形薄壳注塑件形态,主体采用平板基底加四周围挡的布局,中间开出大面积通腔,既可以大幅减少塑料用料,也能给元件背部的接线端子、散热间隙留出操作空间,装配时工人的手或者螺丝刀可以从空腔位置伸入,完成端子压线、导线整理的工序,不会被托板实体部分遮挡。
托架沿长度方向均匀布置了多道竖向分隔肋,每两道肋之间的卡槽宽度刚好对应单枚模数化元件的侧边厚度,元件从托架正面推入之后,两侧肋板会限制元件左右窜动,不会因为设备运输过程中的振动出现元件偏移、相邻器件挤靠的问题。肋板的高度经过匹配设计,既不会高出元件正面影响开关手柄的扳动操作,也不会因为高度太低失去侧向限位的作用,每道肋板根部都做了加厚过渡,避免注塑成型时肋位根部出现缩痕,同时提升长期使用下肋板的抗弯折能力,多次拆装元件也不会出现肋根断裂的情况。
托架两端的平板区域各设置了一处沉头安装孔,孔位做了下沉台阶,固定螺丝拧入之后螺丝头部完全沉入台阶面以下,不会突出托架表面刮伤元件外壳,也不会干涉元件的推入路径。孔位的中心距严格适配对应型号配电箱壳体的预设安装柱位置,装配时不需要现场二次打孔,直接对准壳体上的定位柱放入,拧入两枚固定螺丝即可完成托架本身的固定,装配工序非常简洁。托架的外边缘分布了多个弹性卡爪,这些卡爪朝向壳体侧壁方向伸出,卡爪的斜面在托架压入壳体型腔时会先被向内挤压,完全到位之后卡爪弹入壳体对应的卡位槽内,形成预固定效果,工人在拧螺丝的过程中不需要全程手扶托架,单人即可完成整套装配操作,大幅提升流水线装配的效率。
托架长边的两侧还预留了长条形让位槽,这些槽位对应壳体内部的加强筋位置,托架放入壳体时加强筋可以嵌入槽内,避免托架和壳体加强筋发生干涉,同时槽位的侧壁还能和加强筋侧面贴合,限制托架沿长度方向的滑动,和两端螺丝、侧边卡爪形成三重定位,固定可靠性远高于单纯靠螺丝锁紧的平板支架。托架的整体外轮廓尺寸完全贴合对应型号配电箱的内型腔边界,四周和壳体内壁之间预留了均匀的装配间隙,既不会因为间隙过大出现托架晃动,也不会因为尺寸公差累积导致托架无法放入壳体,设计时已经考虑了注塑件的成型收缩率,常规量产工况下不需要对成品做二次修配。
从实际使用的角度看,这类托架解决了零散安装元件时排布不齐、间距不一致的问题,四枚元件的位置被分隔肋精准限定,相邻元件之间的间隙均匀,开关操作时不会碰到相邻器件的手柄,元件之间的散热缝隙也能保持一致,避免局部热量堆积。托架背部的空腔同时可以作为走线通道,配电箱内的进线、出线可以沿着空腔底部规整布置,不用在箱内随意飞线,后续检修时线路走向清晰,排查故障的效率更高。结构上所有棱角位置都做了圆角过渡,没有尖锐的飞边棱角,装配工人操作时不会被划伤,注塑成型时熔融塑料在模腔内的流动也更顺畅,填充压力分布均匀,成品出现缺胶、变形的概率更低。针对不同批次壳体的微小公差,侧边卡爪设计了一定的弹性变形量,可以吸收小范围的尺寸偏差,不会因为壳体尺寸略微偏小就出现托架装不进去的问题,适配容错率表现优秀。
