工业小型电气控制柜体结构设计

　　这套小型电气控制柜体主要面向车间单机设备、产线辅助单元、小型泵站、风机控制箱以及自动化工位的就地配电场景。柜体采用立式双门结构，左侧为大面积封闭检修门，右侧设置带观察窗的操作门，既能够保护内部断路器、接触器、端子排和线槽，也方便现场人员在不打开主门的情况下观察关键元件状态。实际布置时，柜体通常靠墙或靠近设备立柱安装，背部预留维护距离，前门开启范围内不能堆放物料，柜门铰链侧要保证足够转动空间，锁具侧则应留出操作和检修通道。

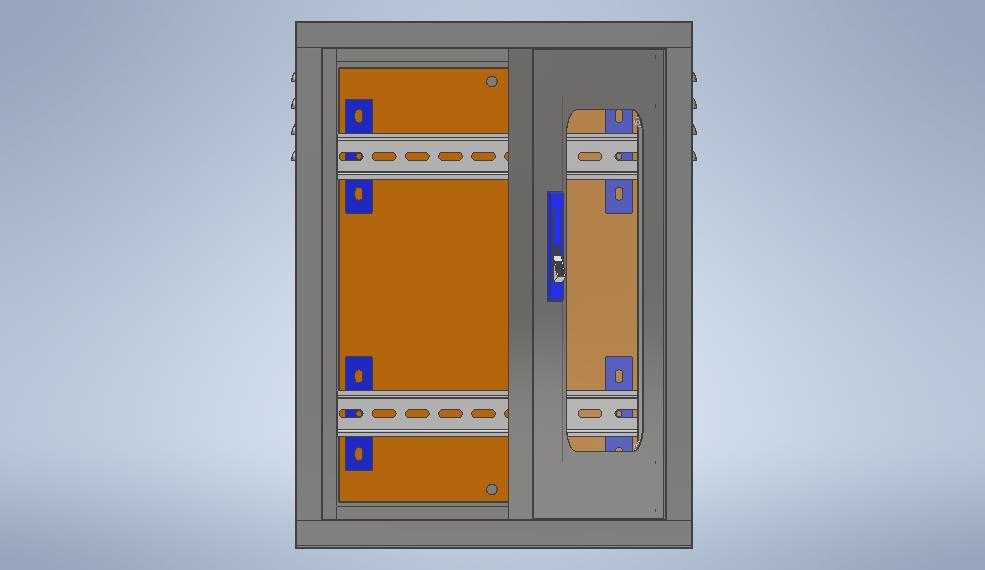

　　从结构组成看，柜体外壳由顶板、底板、左右侧板、后背板和前门框拼焊或折弯装配而成，外部轮廓规整，边角采用钣金折弯加强，能够在普通工业环境中提供基础防护。内部设置两道横向安装梁，梁面加工有连续长圆孔和模数化孔位，用于固定DIN导轨、接线端子、线槽支架以及小型元件安装板。蓝色方形垫块和连接件分布在安装梁端部及侧板位置，作用是隔离、定位和承受元件挂载载荷，避免导轨直接贴靠侧板造成装配干涉。

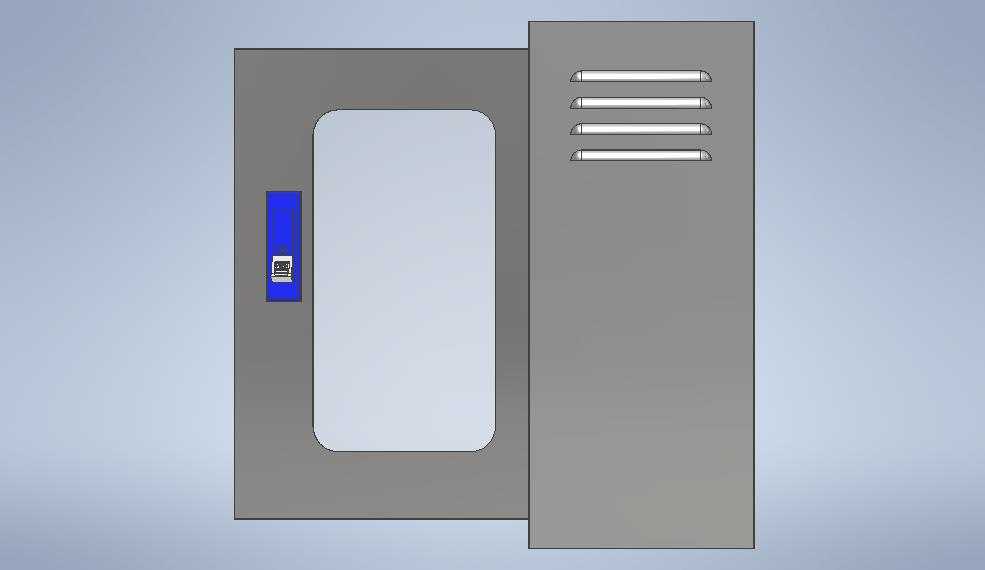

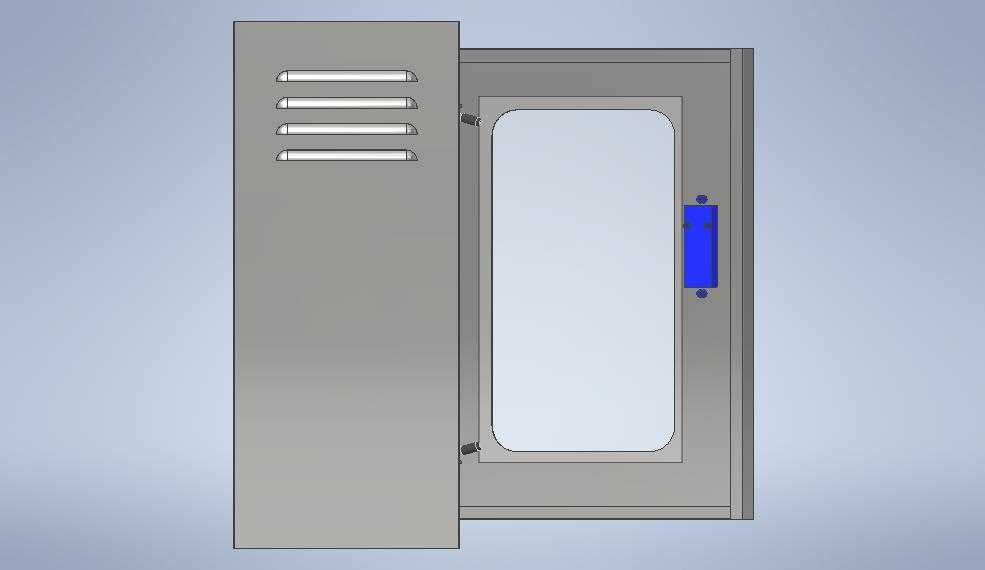

　　右侧柜门的观察窗采用竖向窄窗形式，窗口位置对应内部常用元件的指示区域。这样的设计并非单纯为了外观，而是考虑现场巡检效率：操作人员可以透过窗口查看断路器手柄、指示灯或部分驱动器状态，减少频繁开门带来的安全风险。门上设置锁具和铰链，锁杆位置靠近两门结合处，关门后能够使门板与框架均匀贴合。左侧门板面积较大，适合在内部布置主回路元件；右侧门板较窄，更适合布置观察窗、门锁和少量操作指示件。

　　柜体内部空间按电气装配习惯划分为前侧操作区、中部元件安装区和后侧走线区。横向安装梁将内腔分成若干功能层，上层可布置电源开关、熔断器和端子，中层适合安装接触器、继电器或小型控制器，下层则可预留电缆引入、接地排和重载接线空间。由于柜体宽度有限，元件排布应控制深度方向尺寸，避免门板关闭后与手柄、线槽盖板或突出端子发生碰撞。三维结构中可见的安装孔位为前期干涉检查提供了清晰依据，设计人员可以据此核对导轨长度、线槽宽度、线束弯曲半径以及门板内侧加强筋的位置。

　　安装边界方面，柜体底部需要考虑电缆进线方式。若采用下进线，应在底板对应区域预留开孔或可敲落孔，并保证电缆密封接头与地面桥架、穿线管位置对齐；若采用侧进线，则要核对侧板与安装梁端部的距离，防止电缆弯头与内部支架冲突。柜体背部若靠墙安装，后背板不宜作为频繁检修面；若需要后背开启维护，则应在墙体与柜体之间预留足够空间。地脚或底部固定孔应落在设备基础或槽钢支架上，固定点数量不能过少，以免柜门反复开启后引起框架晃动。

　　在强度设计上，这类柜体的关键不在厚重，而在折弯筋、门框截面和安装梁支撑方式是否合理。门板大面积区域容易在焊接或喷涂后产生轻微变形，因此门框边缘需要通过折边、加强梁或多点限位提高刚性。内部横向梁不仅承担元件重量，还能在两侧板之间形成拉结，减少柜体受扭时的变形。蓝色固定件位于梁端和门板内侧对应位置，说明模型对绝缘隔离、装配定位和振动松脱问题已有考虑；对于电机启停、电磁阀控制等存在轻微振动的场合，紧固件应配合防松垫圈或锁紧螺母使用。

　　散热与走线同样需要在结构阶段提前判断。柜体内部若仅布置继电器和端子，自然散热即可满足；若安装变频器、伺服驱动器或稳压电源，则应在顶部或侧板规划通风孔、过滤风扇或空调安装面。线槽应沿元件一侧连续布置，强电与弱电回路分槽走线，接地线以最短路径连接到柜体接地排。观察窗附近不建议布置过高发热元件，以免窗口区域形成局部热点，也避免门板内侧线束紧贴玻璃。

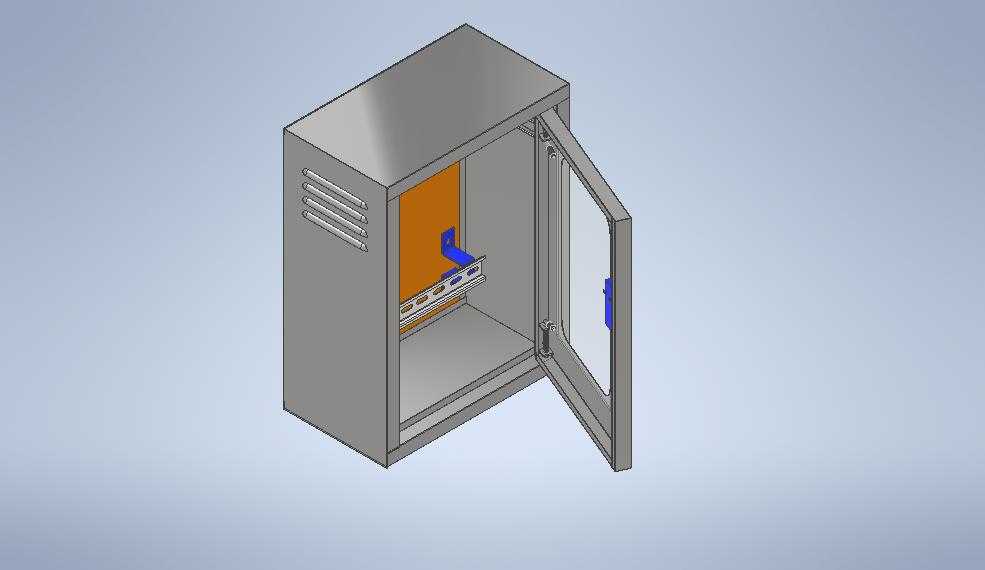

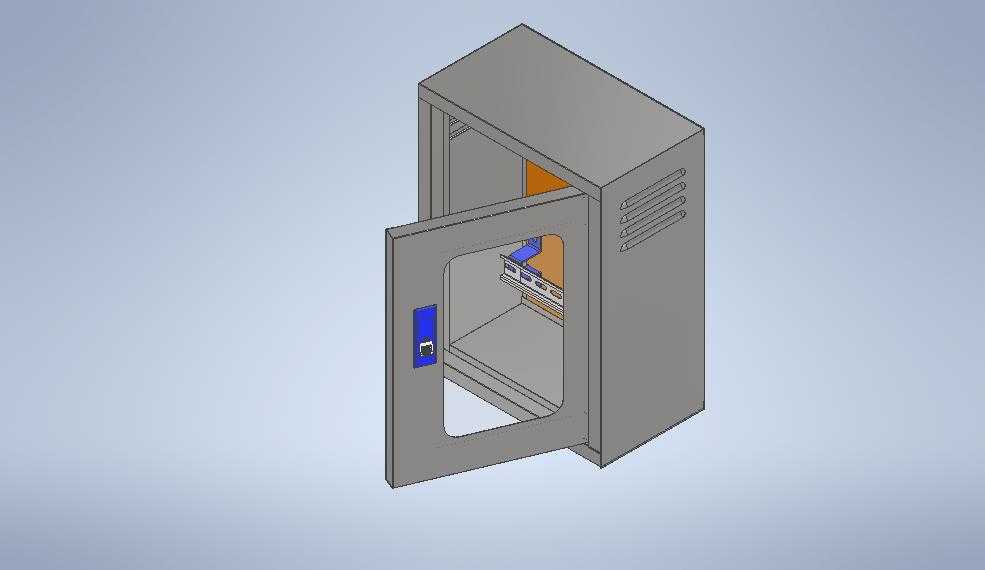

　　从建模角度看，该柜体结构把外框架、门板、观察窗、铰链锁具、安装梁、孔位和隔离件都进行了明确表达，适合用于电气柜布置校核、钣金展开参考、车间安装沟通以及非标设备方案展示。设计人员可以在现有骨架上继续添加导轨、断路器、端子排、线槽和线束，验证元器件装入后的净空；也可以根据容量需求调整柜宽、柜高和梁间距，但修改时应同步检查门框开度、门锁行程、底板进线孔和维护空间，确保结构尺寸变化后仍满足实际装配与现场使用要求。
