大功率开关电源外壳钣金结构设计

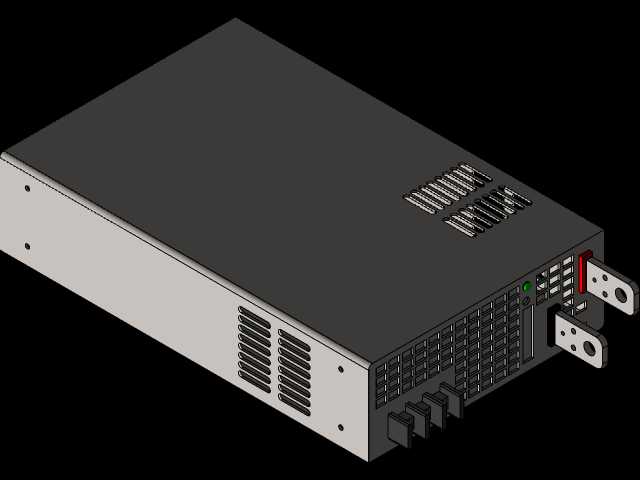

　　这套三维结构围绕大功率工业开关电源的外部承载壳体展开，还原了台系大功率电源设备常见的长条形卧式箱体形态，建模重点集中在钣金折弯、通风散热、端子避让和整机安装边界上，适合用于电控柜集成、自动化产线配电、非标设备电源仓布局时做空间校核与干涉检查。

　　从实际装机场景看，这类电源通常安装在电气柜内部的安装板或设备机架下层，整机采用扁平长方体布局，长度方向占据主要空间，高度方向尽量压缩，以便在柜内留出走线槽和上方元器件的维护距离。壳体前端布置输出接线区域，可见大电流接线端子、固定支架和连接耳板，耳板上开设安装孔，用于将电源锁紧在柜体横梁或安装底板上；侧面与端部预留螺钉固定位，方便上盖与底壳拆分，满足内部功率板、变压器、电感、风扇和风道的装配检修需求。

　　散热设计是该类外壳结构的核心。模型顶面压制多组长条通风孔，侧面布置成排格栅式散热窗，端部则形成密集蜂窝状通风区域，使冷风能够从一端或侧部进入，沿功率器件所在区域流动后从顶面或另一端排出。开孔位置并非单纯装饰，而是对应内部发热元件的热流路径：功率管、整流桥、高频变压器和储能电感通常靠近风道布置，外壳开孔需要避开关键承重面，同时保证钣金折弯后的刚性。长箱体在无内部加强件时容易出现板面共振，因此上盖采用大面平整结构配合折边，侧壁通过连续折弯形成封闭梁效应，端部开孔区虽削弱局部材料，但依靠周边翻边和密集孔间筋条维持形态。

　　结构建模时需要重点把握壳体的装配关系。底壳一般承担主板、散热器和端子台的固定功能，侧壁承担防护与导向作用，上盖则通过四周折边包覆底壳，形成电磁屏蔽和防触碰保护。前端金属安装支架向外伸出，既承担整机固定，也在接线受力时减少端子直接承受的拉扯；支架旁的红色连接件可作为开关或端子防护结构的位置参考，周边需保留扳手操作空间和线缆弯曲半径。对于大电流输出电源，接线区不能紧贴柜壁，否则铜鼻压接、螺栓紧固和后期测温都会受到限制，因此在布局时应在端子前方留出足够维护距离。

　　外形尺寸边界方面，模型呈现的是典型高功率密度电源的卧式比例：长边远大于高度和宽度，适合水平固定；顶部散热孔区应避免被线槽、导线束或其他设备直接覆盖，侧面通风窗也不能与柜板完全贴合。若多台电源并排安装，需在相邻设备之间保留散热间隙，不能仅按外形轮廓紧密排列；若竖向安装，则还要重新评估风扇寿命、电容受力和通风方向，原始壳体孔位未必适合改变安装姿态。

　　从设计思路上看，外壳并不只是简单罩体，而是兼顾防护、散热、接地、安装和电磁兼容的结构件。钣金材料厚度、折弯半径、孔边距和螺钉柱位置都会影响量产可行性；通风孔数量过多会降低屏蔽效果和板材强度，孔位过少又会导致内部热堆积，因此开孔通常集中在风道对应区域，而安装面、折边承力区和端子固定区保持完整。模型中可见的多方向开孔、端部格栅、侧面风窗和伸出安装耳，均体现了这种平衡：在有限箱体内为功率器件提供气流通道，同时通过折边和支架保证整机装夹稳定。

　　对于三维建模和设备选型人员，该结构可用于电源仓占位、柜内热通道规划、接线空间检查和钣金外形参考；若进入详细加工阶段，还需结合真实电源样本核对外形、孔位、端子位置、开关尺寸与紧固件规格，再将内部电气元件的发热功率、风扇风量和环境温度纳入校核，才能形成可制造、可装配、可维护的最终壳体方案。
