可转换式数控铣削机床木质结构模型

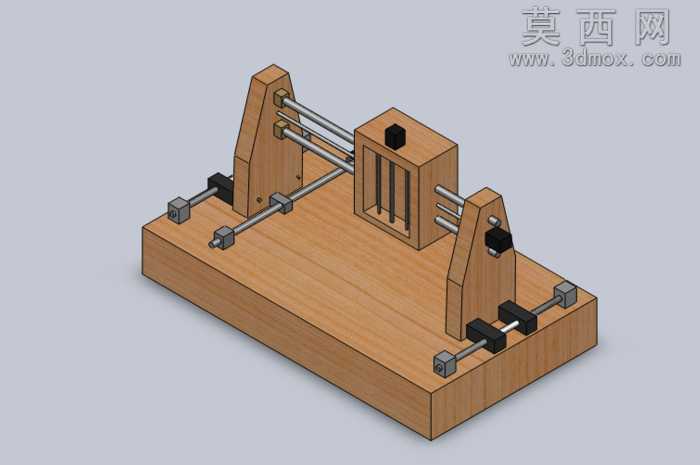

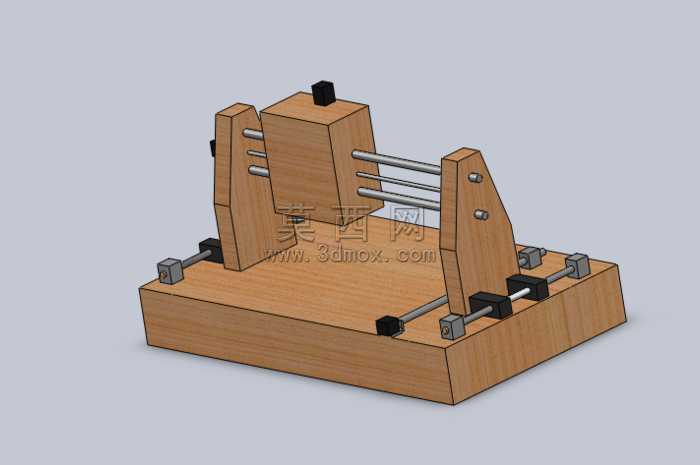

本模型为可转换为数控铣床的铣削机三维结构模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一个零部件的尺寸、配合关系都做了精准约束，保证模型可实现完整的运动仿真验证。模型整体采用木质外观材质进行渲染，底座为整块实木质感的矩形基座，表面还原了清晰自然的木材纹理，哑光的木材质感渲染参数经过反复调试，既保留了木材温润的视觉特质，又清晰凸显出各个结构件的轮廓边界，避免材质纹理干扰结构展示。从结构设计来看，基座上方对称布置两组立式支撑座，支撑座之间穿设多根光滑的光轴导轨，导轨上配套有可滑动的限位锁紧块，锁紧块采用金属质感材质渲染，与木质主体形成鲜明的材质对比，清晰区分功能部件与支撑结构。中间的铣削执行单元为独立的箱体式结构，箱体正面开设多道平行的刀具安装槽位，顶部设置黑色的驱动模块安装位，箱体两侧同样通过光轴与两侧支撑座连接，可实现沿导轨方向的横向进给运动，同时支撑座上的导轨可带动执行单元实现纵向位置调整，双轴方向的滑动结构设计，完整还原了数控铣削设备的进给运动逻辑。设计思路上，本模型主打结构转换特性，通过调整锁紧块的固定位置、更换中间执行单元的安装模块，即可在普通铣削机与数控铣床的功能形态之间切换，无需重新搭建整体基座结构，大幅提升了模型的结构复用性。建模过程中对所有运动副都添加了合理的配合约束，可直接导入运动仿真模块验证进给行程、结构干涉情况，所有零部件都保留了完整的建模特征树，可根据实际设计需求对导轨长度、支撑座高度、箱体尺寸等参数进行调整修改，为数控铣削设备的原型设计、结构验证提供了直观的三维参考，也可作为机械结构教学的演示模型使用，帮助学习者快速理解数控铣削设备的基础组成与运动原理。
