立式商用直饮水冷却器三维结构设计

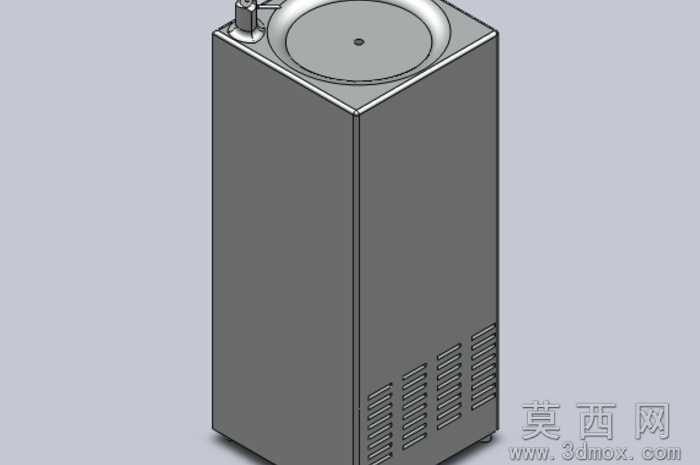

本模型为立式商用直饮水冷却器，采用SolidWorks进行全参数化三维建模，整体造型为规整立式长方体结构，建模过程严格遵循商用饮水设备的实际尺寸比例，先通过草图绘制确定设备底部长宽基准，依次拉伸生成设备主体外壳，外壳采用钣金折弯工艺特征建模，还原金属板材拼接的棱角过渡效果，在壳体下部侧面绘制多组平行排列的通风散热栅格，通过线性阵列特征快速生成均匀排布的栅格开孔，保证散热区域的通风面积符合制冷设备的散热需求。设备顶部设置圆形凹陷式接水台，接水台中心预留出水龙头安装孔位，配套建模的按压式出水龙头装配在台体边角位置，龙头结构包含阀体、按压手柄、出水嘴三个部分，各部件间保留合理的装配间隙，还原真实龙头的转动按压活动空间。模型材质分配贴合实际产品属性，主体外壳赋予磨砂哑光不锈钢材质，调整材质粗糙度参数模拟商用不锈钢设备的耐磨防刮表面质感，顶部接水台赋予亮面不锈钢材质，通过材质反光度差异区分接水区域与机身主体，散热栅格区域做轻微的材质做旧处理，模拟长期使用积尘的真实视觉效果，出水龙头赋予镀铬金属材质，提升部件的金属亮面质感。结构设计上，设备内部预留制冷压缩机、制冷管路、储水罐的安装空腔，壳体底部预留四个可调支撑脚的安装位，支撑脚采用螺纹调节结构建模，可实现设备水平度的微调，壳体边角做小半径圆角过渡，避免尖锐棱角带来的使用安全隐患，整体结构紧凑合理，在有限的立式空间内整合饮水出水、水体冷却、通风散热的全部功能，建模过程中对所有配合面进行干涉检查，确保各部件装配无错位冲突，模型可直接用于商用饮水设备的结构验证、外观方案展示以及生产加工参考，完整还原了立式水冷却器的外部结构与关键装配特征。
