家用热水采暖钢制柱式散热器结构模型

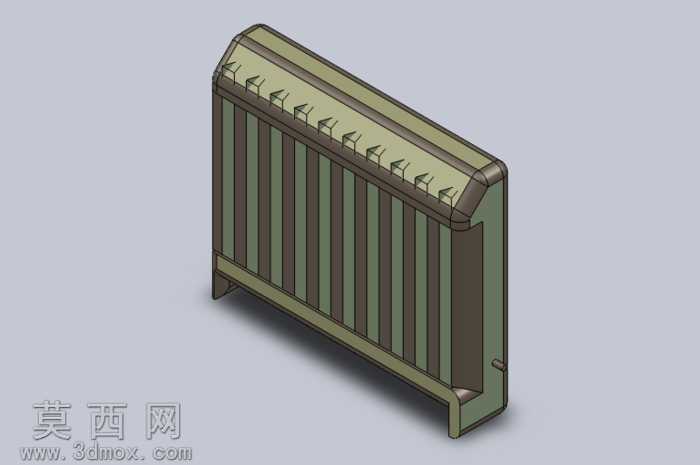

本模型为家用热水采暖系统配套的钢制柱式散热器三维建模成果，建模过程严格遵循民用采暖设备的实际生产尺寸规范，以参数化建模方式完成整体结构搭建。首先通过草图绘制确定散热器的整体外轮廓尺寸，包括整体高度、宽度、单柱片厚度以及上下联箱的截面规格，再通过拉伸、阵列命令完成多组柱式散热片的排布，每一片散热柱的内部流道结构都做了等比例还原，保证模型结构与实际产品的水路走向完全一致。模型顶部的放风阀安装位、侧边的进出水口接口都做了精细化建模，接口处的螺纹结构采用简化示意处理，既保证结构辨识度又避免模型面数冗余。底部的支撑脚结构按照实际安装的支撑形式设计，与主体联箱的连接位置做了圆角过渡处理，还原真实产品的焊接工艺特征。材质设置上，主体散热片部分采用哑光冷轧钢材质，表面做浅橄榄绿的喷塑漆面效果，金属部分的粗糙度参数调整至符合民用采暖设备的漆面质感，边缘处做轻微的倒角高光处理，还原钢制散热器的真实外观质感。渲染阶段采用柔和的工作室光源，从斜上方45度角打光，配合弱阴影效果，清晰展现散热器的柱片排列层次、顶部的造型弧度以及底部支撑的结构形态。设计思路上，该模型重点还原散热器的外观结构与安装接口特征，可用于家装采暖方案的效果展示、采暖系统的布局模拟演示，也可作为暖通设备选型阶段的可视化参考模型，帮助用户直观理解柱式散热器的结构形态与安装尺寸，模型整体结构规整，无冗余碎面，各部件的装配关系清晰，可直接导入各类三维场景中做装配演示使用。
