粉体管路磁性除铁装置结构

　　该装置面向粉体气力输送或重力落料管路中的金属异物剔除场景，常见于铅粉、铁粉、化工粉料、食品添加剂、矿物粉料以及再生粉料处理线。其核心任务是在物料连续通过腔体时，利用内置磁性元件对混杂在粉料中的铁屑、氧化铁粉、螺栓碎片、焊渣等铁磁性颗粒进行捕获，避免后段破碎机、筛分机、计量阀、成型设备受到硬质金属损伤，同时也降低成品粉料被金属污染的概率。

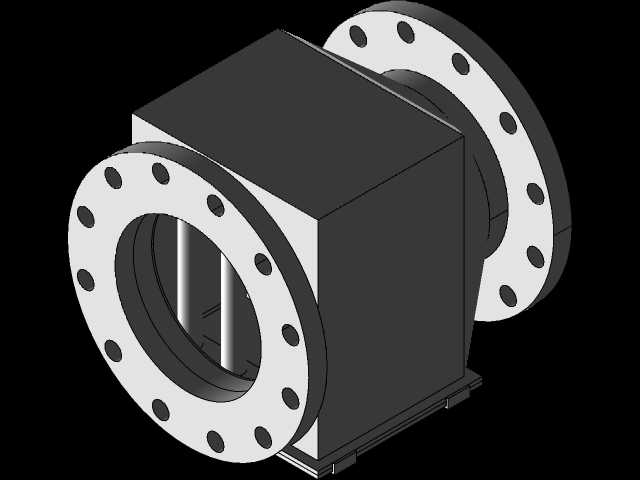

　　从结构布置看，装置采用方形磁芯箱体与两端圆形法兰接口组合的形式。两端法兰沿同一轴线布置，可直接串接在现有输送管道之间，法兰盘上均匀分布螺栓孔，便于与标准管法兰配对安装。方形箱体为磁性组件提供较大的安装空间，相较单纯直管式磁栅，能够在有限通径内容纳更宽的磁场作用区域；圆筒过渡段则承担流道收敛与连接密封作用，使粉料从管道进入磁选腔时不至于出现明显突扩和死角。

　　实际选型时，首先要确认的是两端法兰的通径、螺栓孔数量、孔位分布和法兰厚度，因为这些尺寸直接决定装置能否嵌入既有管线。模型中法兰端面较为厚实，适合承受粉体输送中的周期性压力波动；螺栓孔围绕端面均布，装配时应按对角顺序紧固，以保证密封面受力均匀。若用于负压气力输送，还需校核箱体壁厚、法兰刚度以及密封面形式，防止漏气造成输送能力下降；若用于重力下料，则应尽量保证装置垂直或大倾角安装，使粉料依靠自重顺利穿过磁场区，减少挂料风险。

　　腔体内部设计的重点在于磁路与流道的平衡。磁性元件不能简单堆满通道，否则虽然捕铁能力增强，却会造成粉料架桥、堵塞和压损升高；反之，若磁体距离物料流线过远，细小铁粉又难以被有效吸附。合理做法是让磁性表面暴露在物料主流经过的位置，并形成多道磁场拦截面，使粉料在通过时不断改变流向，增加铁磁性颗粒与磁面接触概率。对于含铅粉的铁粉抽吸工况，物料密度较高、磨蚀性较强，磁棒或磁板表面应考虑耐磨护套，端部与箱体连接处也要避免形成粉料沉积缝。

　　外形上，中段箱体采用近似立方体结构，便于在内部布置板式或栅格状磁组，也方便后期开盖清理。底部可见安装支撑结构，说明该件并非完全依靠管道承受重量，而是需要通过支架或机架承担主体载荷。工程布置时应在装置周围预留抽拉磁芯或打开检修盖的操作空间，尤其是磁体吸附铁屑后需要定期清理，若周边管线、平台栏杆或电缆桥架距离过近，会直接影响维护效率。清理路径通常沿垂直于物料流向的方向抽出磁组，因此箱体侧面或顶部的空间边界需要在三维布局阶段提前检查。

　　在功能特性上，这类磁性管并不提供动力，也不改变输送系统的风量或压差，它属于管路中的在线除铁部件。其优势是结构紧凑、接入简单、运行过程连续，适合处理干燥、流动性较好的粉末与小颗粒物料。对于非铁磁性金属，例如铜屑、铝片、不锈钢碎片，普通磁选结构无法可靠捕获，需要另配金属探测、筛分或比重分离设备。若物料中纤维、湿粉或黏性成分较多，磁面容易被料层包裹，导致吸附能力下降，设计时应增加清理频次或采用易拆卸结构。

　　三维建模时，端部法兰、螺栓孔、圆筒过渡段和方形箱体之间的相贯关系是建模重点。法兰孔应按圆周阵列建立，并与实际配对管法兰保持同一基准轴线；箱体与圆筒交接处需要保证焊缝或铸造圆角合理，避免模型中出现零厚度面。内部磁芯即使在外观模型中未完全表达，也应在装配层级中预留位置，明确磁棒间距、抽拉方向、限位压盖和密封结构。对于设备选型人员而言，还需把管道中心线标高、法兰外径、箱体最大轮廓、底部支撑高度以及检修抽出长度一并纳入总装，避免现场安装时与平台梁、输送管弯头发生干涉。

　　该结构适用于希望在不大幅改动原有管线的情况下增加除铁环节的场合。工程应用中，它通常布置在粉料进入关键设备之前，例如粉碎机入口、配料秤前方、包装料仓上方或回收粉返回管路中。通过合理匹配通径、磁体强度、腔体有效截面和维护空间，磁性管能够在较低运行成本下完成铁磁性杂质的连续拦截，是粉体处理系统中较为实用的管路保护与物料净化部件。
