医用CT扫描设备三维结构建模

　　本次建模参照Mobius Stryker Airo TruCT设备的实际尺寸完成整体结构搭建，建模过程中优先保证外形安装边界的准确性，对设备的核心组成部分做了结构还原，省略了部分非核心的细小封装细节，确保整体结构比例与实际设备一致。从临床应用场景来看，这类CT设备主要用于医疗机构的放射影像检查环节，可完成全身多部位的断层扫描成像，为临床诊断提供清晰的影像学依据，适用于门诊常规检查、术中影像引导、急诊快速筛查等多种医疗场景，设备的结构设计直接影响检查流程的顺畅度与患者的检查体验。设备主要分为扫描机架与检查床两个核心部分，扫描机架为环形回转结构，内部集成X线发生与探测组件，环形开口的内径尺寸需满足不同体型患者的通过需求，

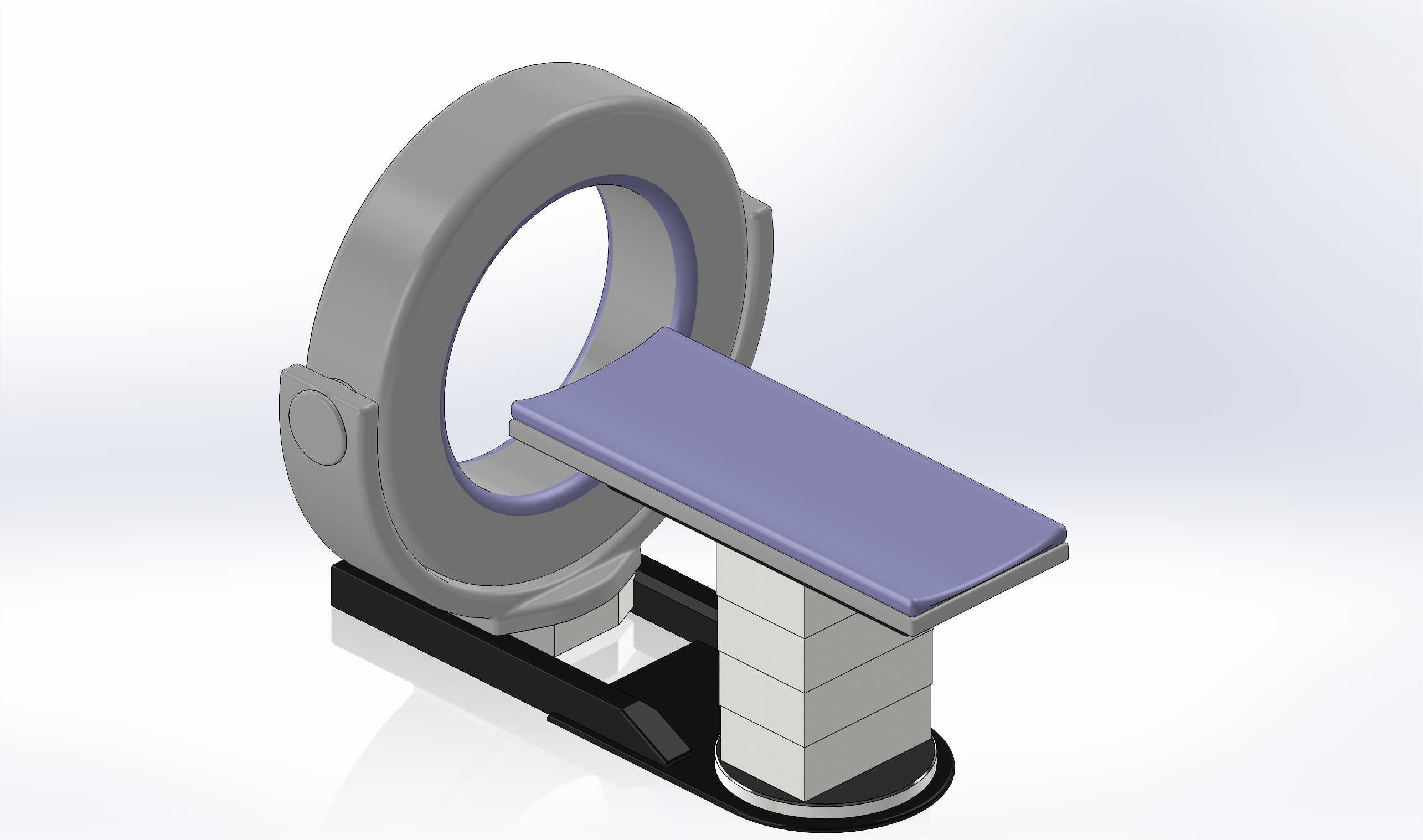

　　建模时还原了机架的圆弧外壳轮廓、侧边操作组件的安装位置，以及机架底部的支撑固定结构，确保机架部分的整体外形与实际安装占位完全匹配。检查床部分采用升降式结构设计，床板宽度为28英寸，长度为72英寸，可满足绝大多数患者的躺卧需求，床体支撑部分采用分层堆叠的升降结构，可实现垂直方向的高度调节，配合床板的水平进给运动，能够将患者精准送入机架的扫描孔径内，完成不同部位的扫描定位。建模时对床板的支撑结构、升降导向结构、底部回转支撑结构都做了对应还原，床板表面采用平整的硬质支撑结构设计，边缘做圆弧过渡处理，避免磕碰患者，同时保证床板在进给过程中的平稳性，减少运动伪影对成像质量的影响。从设计思路层面，

　　这类医疗设备的结构设计首先要满足临床使用的功能需求，机架的环形结构需要保证内部回转组件的安装空间，同时外壳要做圆滑过渡处理，避免尖锐棱角对医护人员或患者造成磕碰，检查床的升降行程需要覆盖不同检查场景的高度需求，低位时方便患者上下床，高位时可匹配机架扫描中心的高度，水平进给的行程需要满足全身扫描的长度覆盖要求。安装边界方面，设备整体占地需要同时容纳机架与检查床的运动空间，机架后方需要预留设备走线与维护的操作空间，检查床的前后移动范围内不能有固定障碍物，地面需要做水平硬化处理，保证设备运行时的稳定性，避免因地面不平导致的床体运动卡顿或机架振动，影响扫描成像的清晰度。建模过程中对各部件的装配关系做了对应还原，机架与地面的固定连接位置、

　　检查床底部的安装固定点位都按照实际设备的安装要求做了预留，方便后续做场地布局规划时直接参考模型的占位尺寸。设备的外观配色采用医疗设备常用的浅灰主体搭配紫色床板的配色方案，既符合医疗场所的洁净感要求，也能通过床板的配色区分功能区域，方便患者识别躺卧位置。环形机架的内侧做了圈层结构区分，还原了实际设备的孔径内衬结构，侧边的操作面板位置做了凸起结构预留，可用于后续添加操作按键、显示屏等细节组件。检查床的升降部分采用多层方形支撑结构，每层之间预留升降运动的间隙，还原了实际设备升降结构的运动逻辑，底部的黑色底座部分集成了床体的驱动与支撑组件，保证床体在承重状态下的结构稳定性。对于结构设计从业者来说，这类医疗设备的建模重点不在于还原每一个细小的电子元器件，而是要准确把握整体的尺寸比例、运动部件的行程范围、安装占地的边界尺寸，这些参数是做设备布局、结构改进、配套设施设计时的核心参考依据，尤其是检查床的承重结构设计、机架的回转支撑结构设计，都需要结合实际的受力情况做优化，模型中还原的外部结构可作为后续内部结构设计的外形参考，确保内部组件安装后不会超出设备的整体外壳边界，也不会与运动部件发生干涉。
