5x10规格栅栏式电力接线端子结构设计

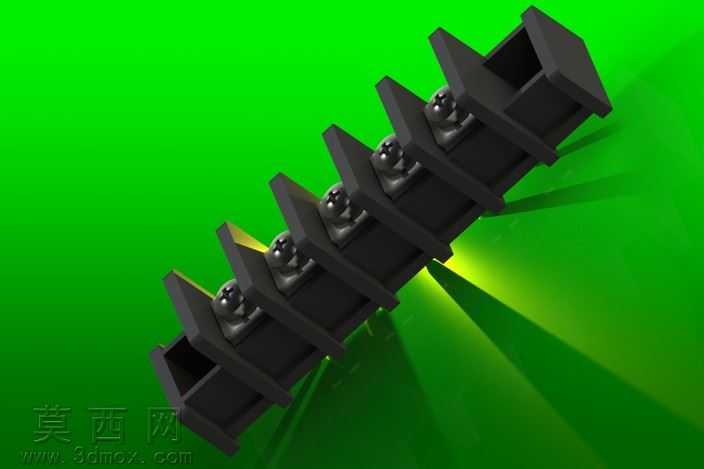

本作品为5x10规格栅栏式电力接线端子三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先以端子的额定接线规格为基准，确定单格接线位的内部容纳尺寸、相邻接线位的隔离间距，先绘制基座的主体拉伸轮廓，基座采用带安装侧翼的长条形结构，侧翼预留标准安装孔位，方便后续在电气柜、设备面板上完成固定装配。每一个独立接线位之间设置凸起的隔离栅栏，栅栏高度略高于接线螺丝的顶部，既可以避免相邻接线位的导线裸露部分发生触碰造成短路，也能提升端子整体的结构强度，防止基座在接线拧紧受力时发生形变。接线锁紧结构采用标准螺丝压线设计，建模时还原了螺丝头部的槽型结构、压线片的圆弧接触面，圆弧面可以在拧紧螺丝时均匀包裹导线线芯，避免硬压造成线芯断裂，同时保证足够的接触压力降低接触电阻。材质设定上，基座部分选用黑色阻燃尼龙材质，渲染时调整材质参数还原工程塑料的哑光磨砂质感，表面添加细微的颗粒纹理模拟实际注塑件的表面效果，金属螺丝与压线片部分采用镀锌钢材材质，调整金属材质的反射参数，呈现镀锌层略带漫反射的金属光泽，避免过度镜面反射失真。渲染阶段采用亮绿色渐变背景，搭配侧方定向光源打出结构的明暗层次，清晰展现每一格接线位的栅栏分隔结构、螺丝的排布位置、基座两端的接线入口结构，同时通过光影突出基座的壁厚均匀性，符合注塑成型的工艺要求，避免出现壁厚突变导致的注塑缺陷。设计过程中充分考虑电力接线场景的使用需求，栅栏的隔离间距满足低压电气的安全爬电距离要求，基座的壁厚设置兼顾结构强度与注塑冷却效率，安装孔的位置与尺寸适配常见的电气安装标准，整体结构无多余冗余设计，每一处结构都服务于接线固定、电气隔离、安装固定的核心功能，模型的所有配合间隙都按照实际装配公差设置，可直接导出工程图用于开模生产或装配验证。
