桌面级PCB加工CNC雕刻机结构设计

项目分类:雕刻机 发布时间:2023-08-23 ID:708022
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计
  • 桌面级PCB加工CNC雕刻机结构设计

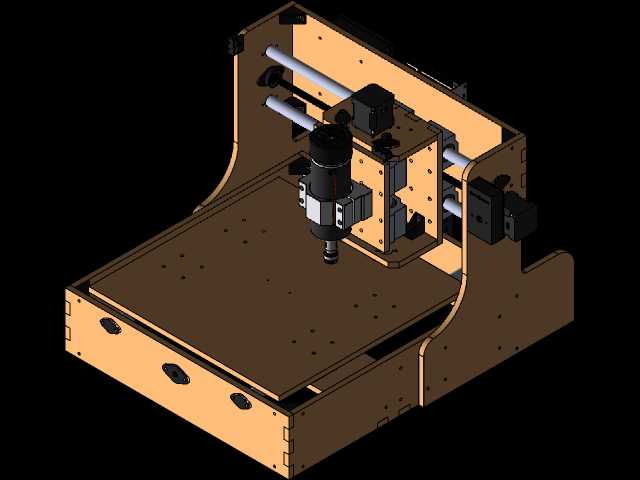

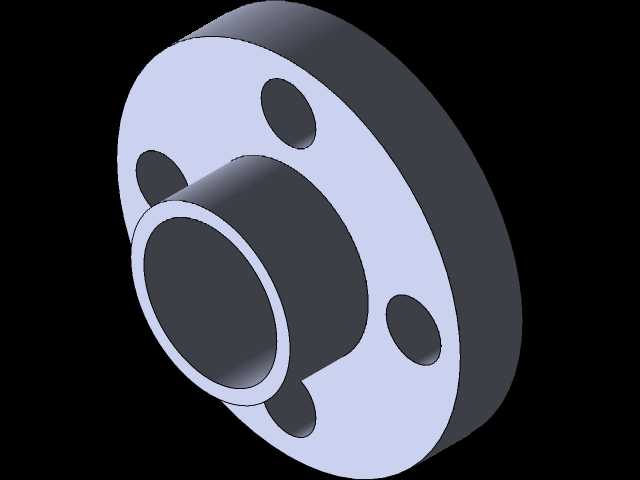

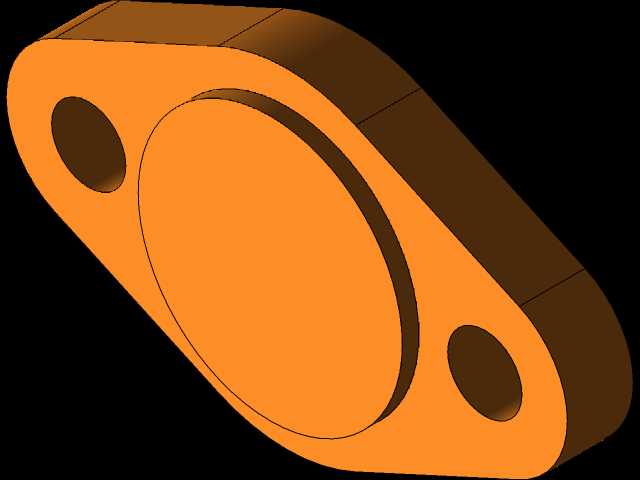

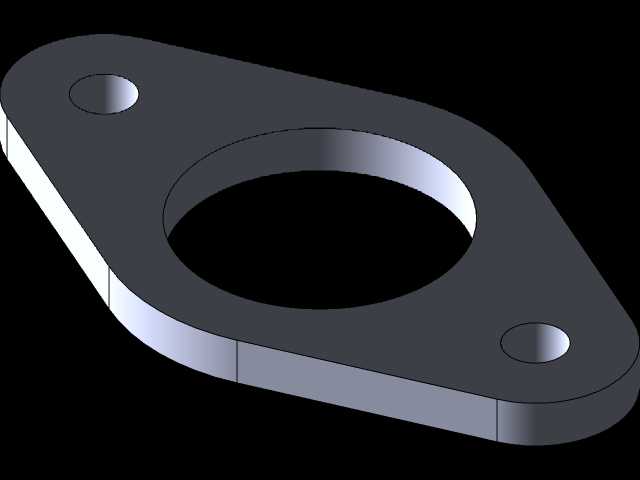

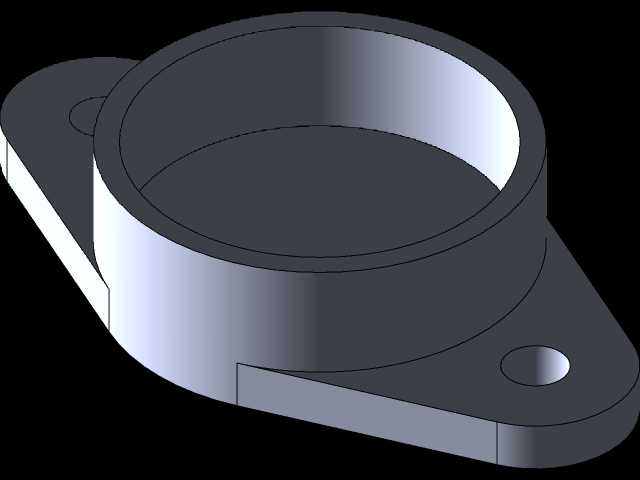

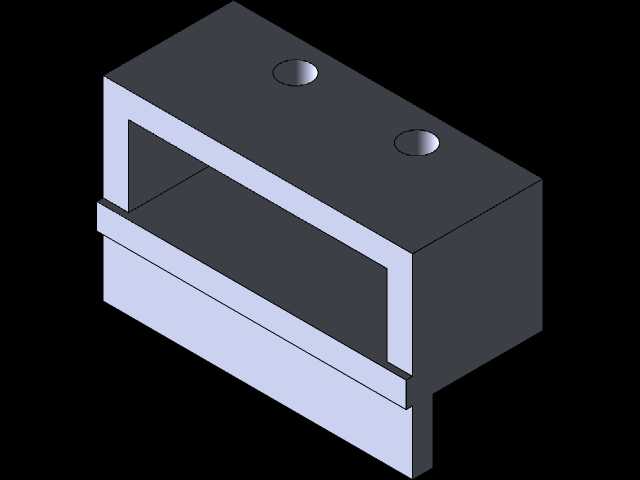

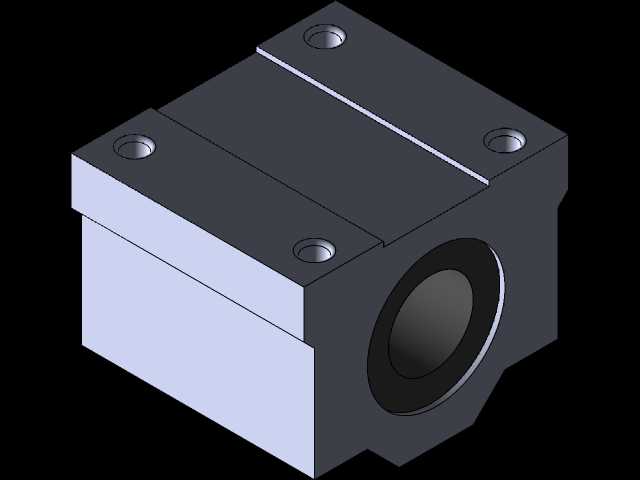

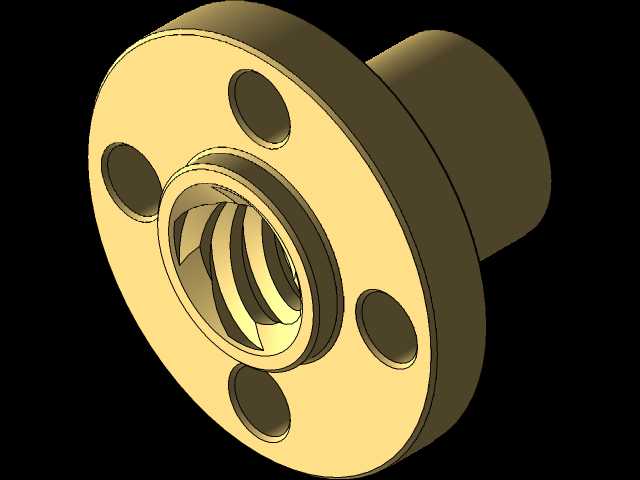

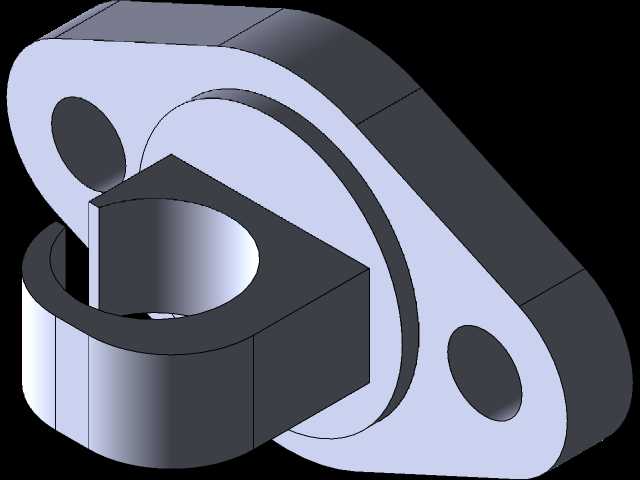

  这款桌面型数控加工设备,核心定位是小批量、多品种的印制电路板精密加工场景,同时兼顾中密度纤维板、亚克力等常见非金属板材的雕铣作业,适配电子爱好者工作室、小型电子打样车间、职业院校机电实训工位这类对设备占地要求高、加工工件尺寸偏小的使用场景。从结构布局来看,设备采用了台式悬臂式龙门架构,整体机身采用层压板材拼接成型,没有采用传统金属铸造机身的厚重设计,既控制了整体自重,也能满足小行程加工所需的结构刚性,所有拼接位置都预留了定位孔与紧固件安装位,装配时不需要复杂的工装夹具即可完成基准对齐,降低了组装调试的难度。运动系统部分,X、Y、Z三个进给轴均采用圆柱直线导轨作为导向部件,搭配丝杠传动副实现进给运动,

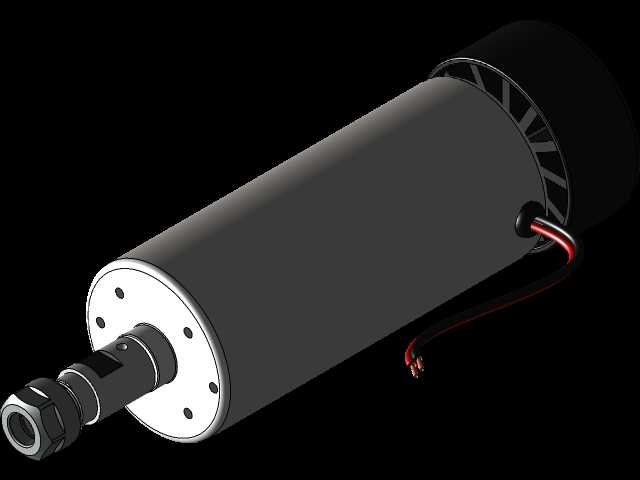

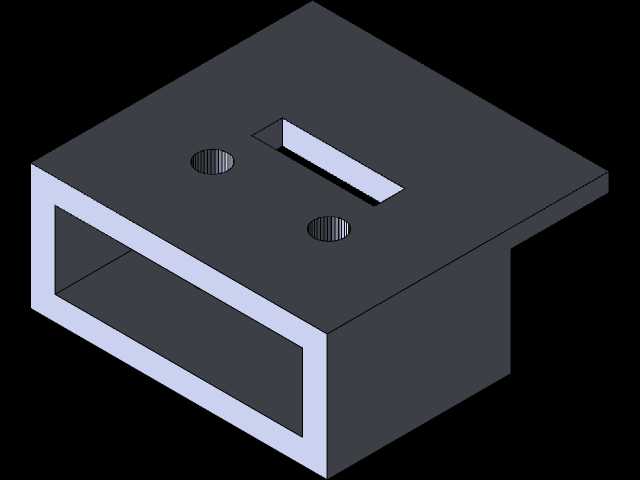

  其中Y轴负责承载加工工作台做前后方向的进给,工作台面预留了规则排布的工件安装孔位,既可以采用压板直接固定待加工的PCB毛坯、亚克力板材,也可以加装简易工装夹具固定异形工件,工作台的有效加工行程覆盖常规单面板、双面板的打样尺寸,能够满足绝大多数小尺寸电路板的铣外形、钻孔、刻线加工需求。X轴搭载在两侧立式支撑板上,带动Z轴安装板做左右方向的横向进给,Z轴滑台垂直布置在X轴拖板上,前端直接固定高速电主轴作为加工执行部件,主轴的装夹端适配标准PCB铣刀、雕刻尖刀,可根据不同加工材质更换对应刀具,Z轴的进给行程能够满足板材雕铣、钻孔的深度控制需求,可实现分层铣削加工,避免单次下刀过深导致的刀具断裂、板材崩边问题。

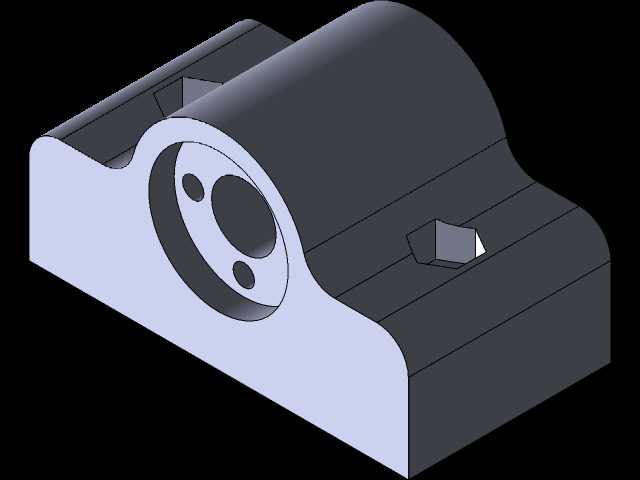

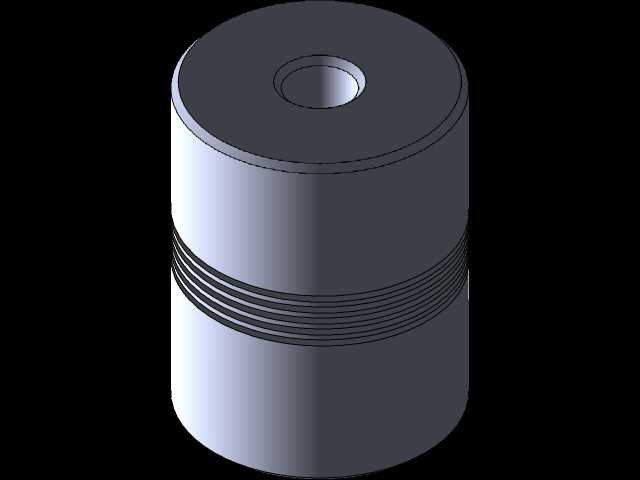

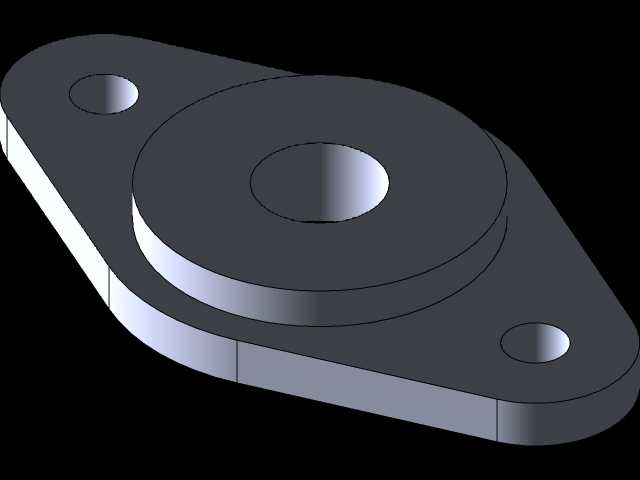

  设备的驱动部件全部安装在运动部件的非干涉区域,步进电机通过联轴器直接与传动丝杠连接,没有额外的减速机构,既减少了传动间隙带来的加工误差,也降低了后期维护的复杂度,所有走线都沿着机身内侧的走线槽布置,避免运动过程中线缆与运动部件发生剐蹭。从安装边界来看,设备整体占地尺寸适配常规工作台面摆放,不需要额外做地基固定,机身底部预留了减震垫安装位,放置在普通木质或金属工作台上即可正常运行,工作时的振动幅度控制在小范围,不会影响周边其他桌面设备的正常使用。在实际加工场景中,这款设备可以完成PCB制作流程中的钻孔、线路雕刻、外形铣削全流程作业,替代传统化学腐蚀制板的繁琐流程,缩短电子项目的打样周期;加工中密度纤维板时,

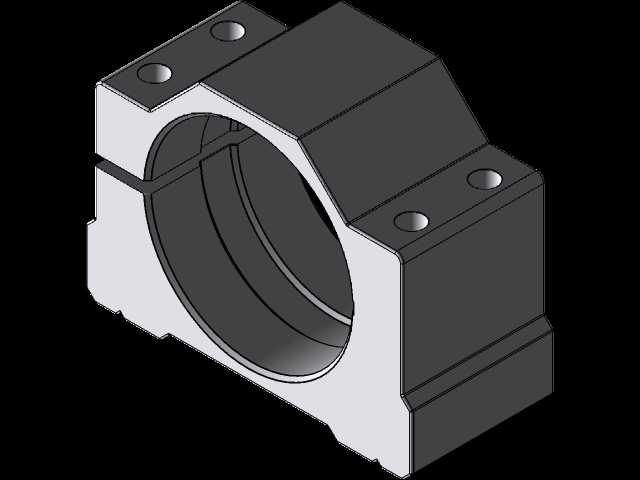

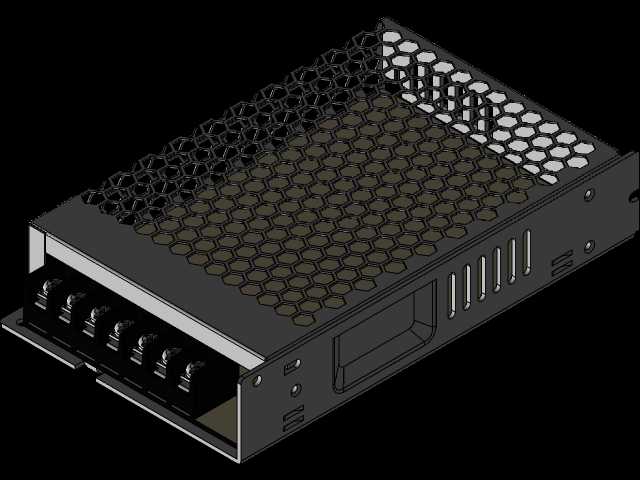

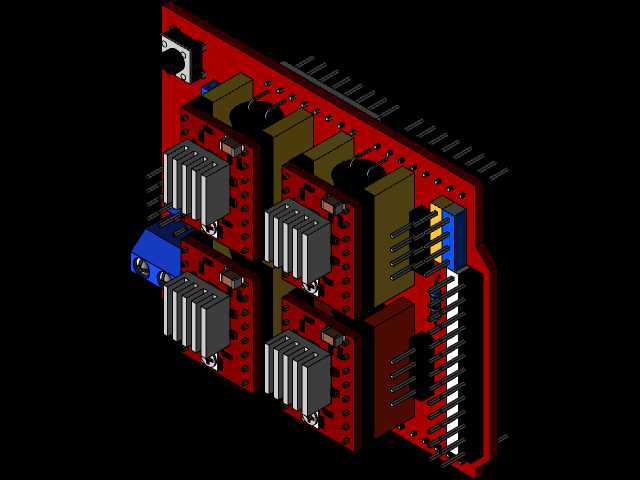

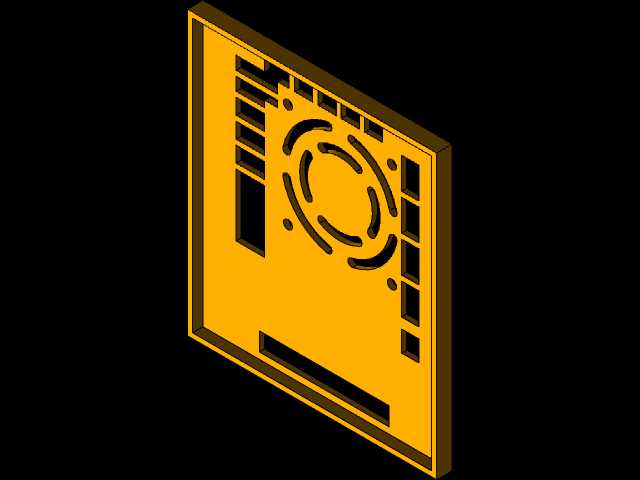

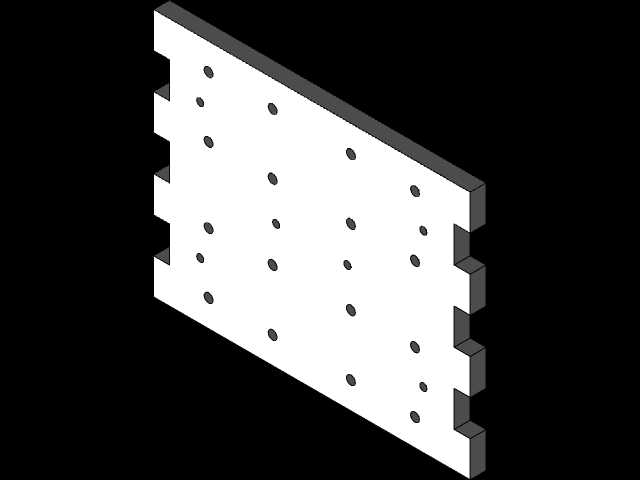

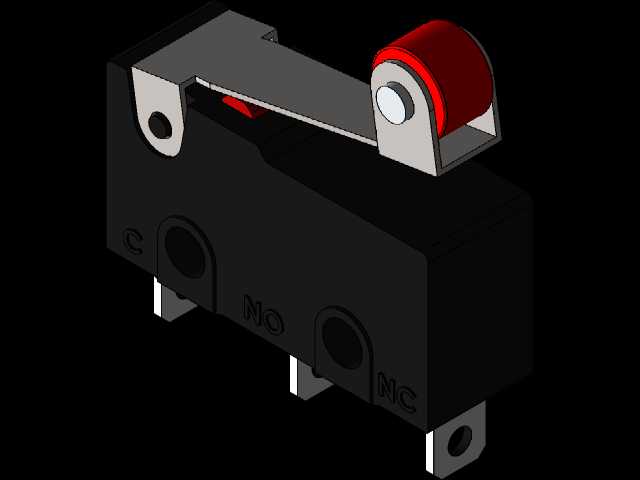

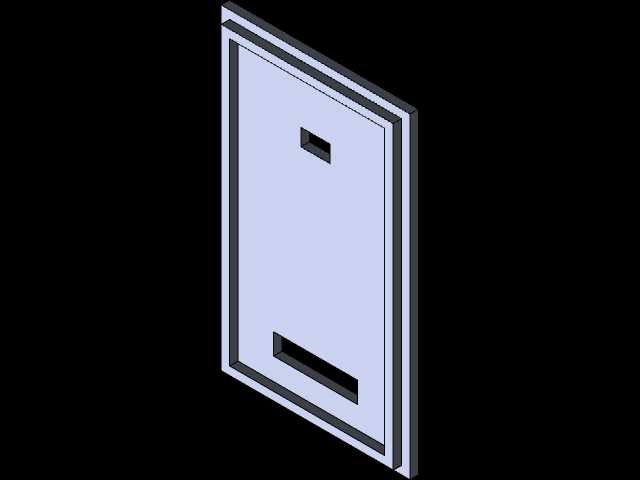

  可以完成小型结构件的外形切割、浮雕雕刻作业;加工亚克力板材时,可通过匹配对应的主轴转速与进给速度,实现边缘无毛刺的透明件切割,满足小型手板件、标识牌的制作需求。设计过程中充分考虑了桌面设备的使用特性,将电控安装区域预留在内侧空腔位置,既可以将驱动板、控制主板集成在机身内部,减少外部走线的杂乱程度,也能通过机身板材的阻隔降低电控部件运行时的噪音外传,同时空腔位置也预留了散热通风的间隙,避免长时间运行时电控区域积热。主轴的安装位置做了可调节的固定结构,可根据实际使用的刀具长度微调主轴的伸出长度,适配不同长度刀具的装夹需求,同时Z轴的原点定位位置也可根据加工需求灵活调整,不需要改动整体结构即可适配不同厚度板材的加工。两侧的立式支撑板采用一体化裁切成型,没有额外的拼接结构,保证了X轴安装基准的平行度,降低了装配时的校准工作量,支撑板上预留的导轨安装孔位做了位置公差控制,装配后导轨的直线度能够满足小行程雕铣的精度要求,加工PCB时的钻孔位置偏差、线路刻线宽度偏差都能满足常规电路板的制作要求。工作台下方预留了碎屑收集的空间,加工产生的PCB碎屑、亚克力切屑可以直接落在机身底部的承接区域,后期清理时只需要打开底部的挡板即可集中清理,不需要额外加装复杂的吸尘装置也能保持工作区域的整洁,当然机身也预留了吸尘接口的安装位置,有更高除尘需求的使用场景可以外接小型工业吸尘器,实现加工过程中的实时排屑。
