小型桌面级PCB线路板雕刻加工设备

　　这款桌面级加工设备主要面向小批量线路板打样、电子实验室原型制作场景，区别于大型工业PCB生产线，它的占地尺寸仅相当于普通台式打印机，可直接放置在常规工作台上使用，不需要额外做设备基础浇筑，也不需要配套大型工业除尘、废液处理管线，适合电子研发工作室、高校电子实训实验室、个人硬件开发者使用，能够替代传统化学腐蚀法制作单双面线路板，减少化学药剂存储与废液处理的安全隐患。

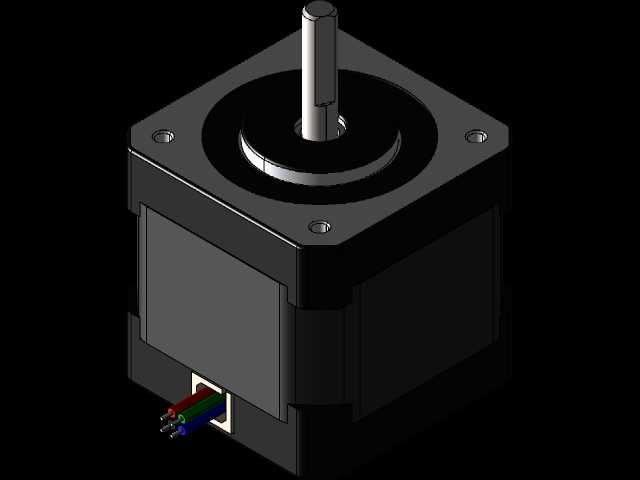

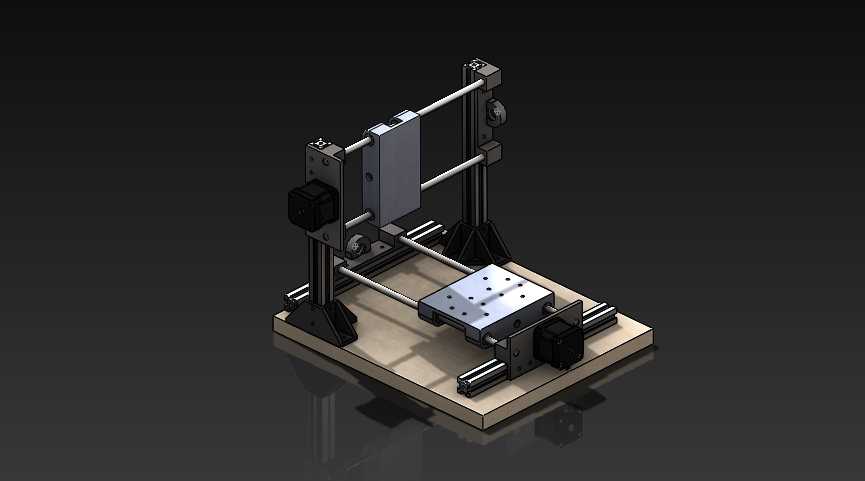

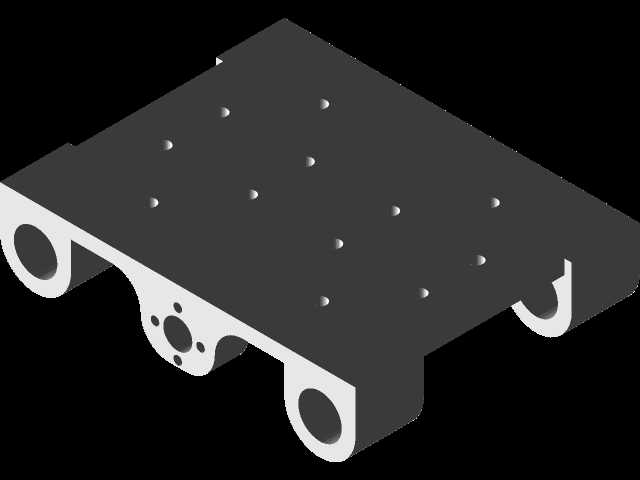

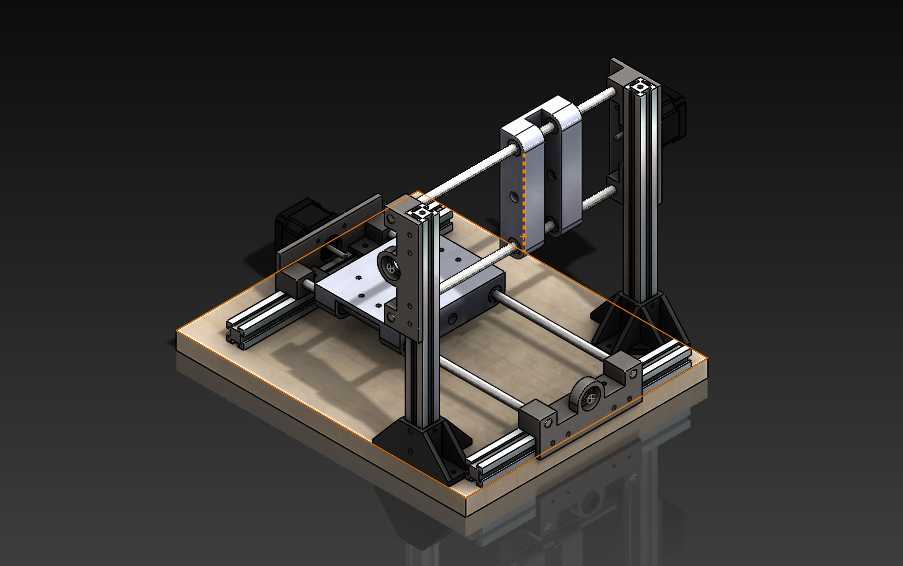

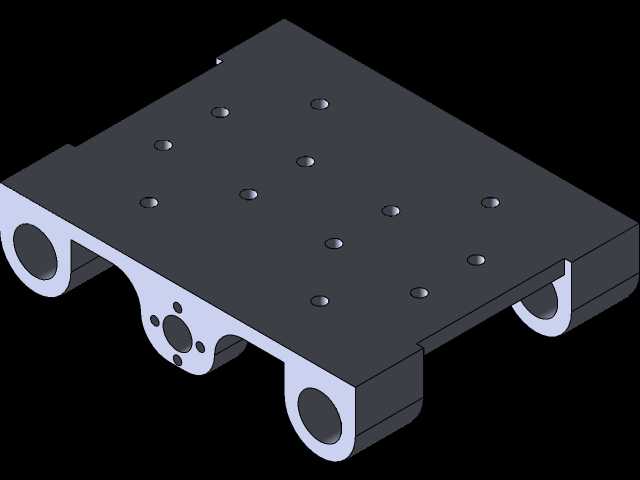

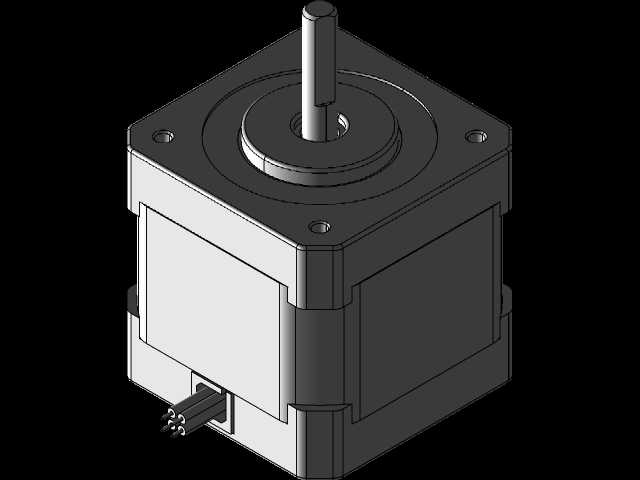

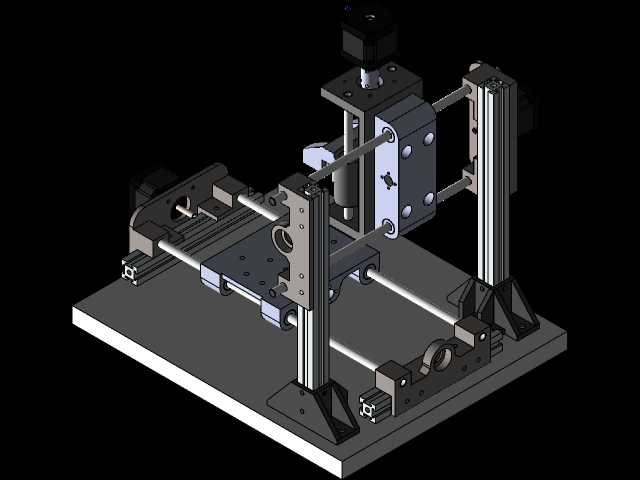

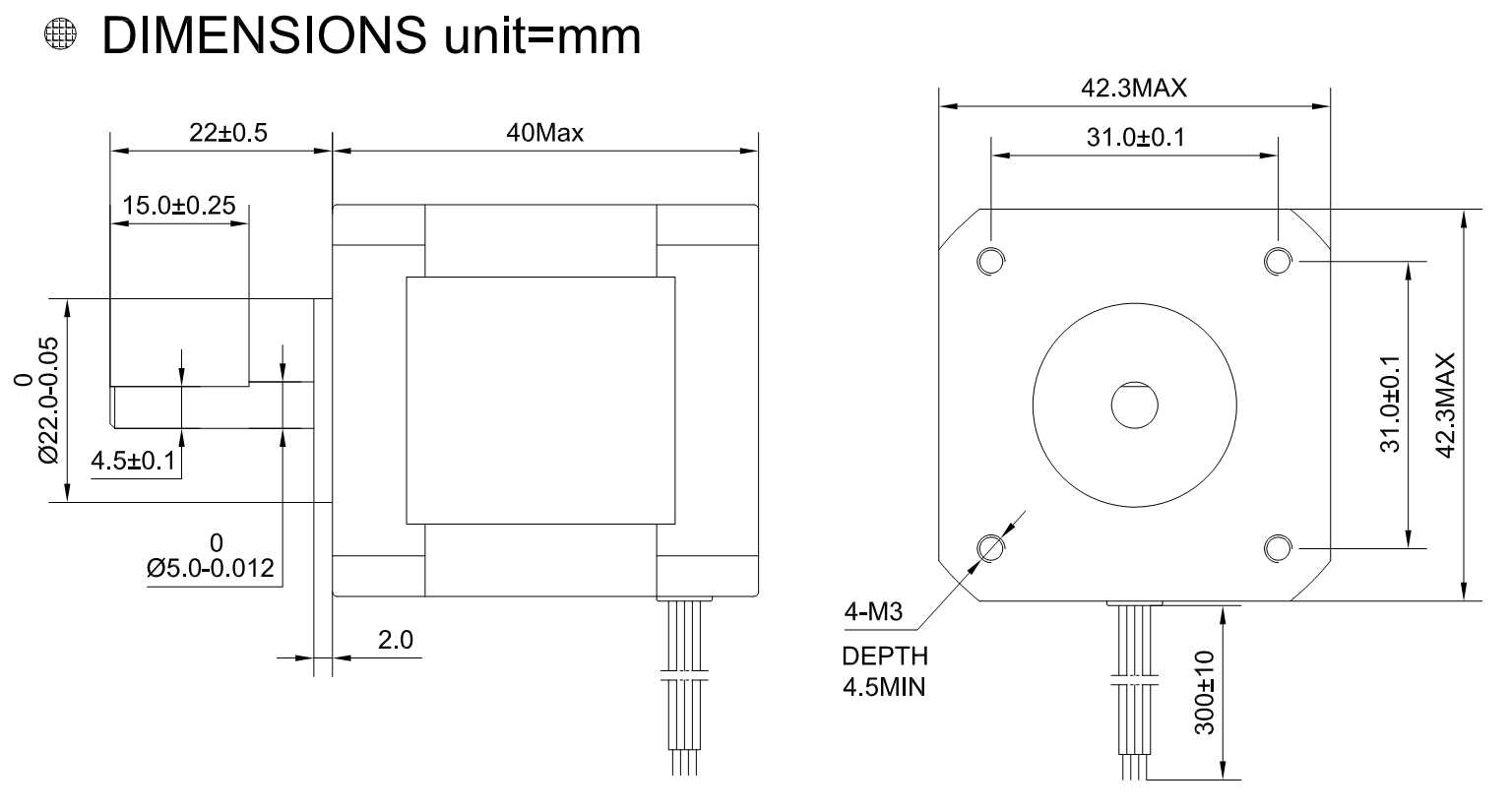

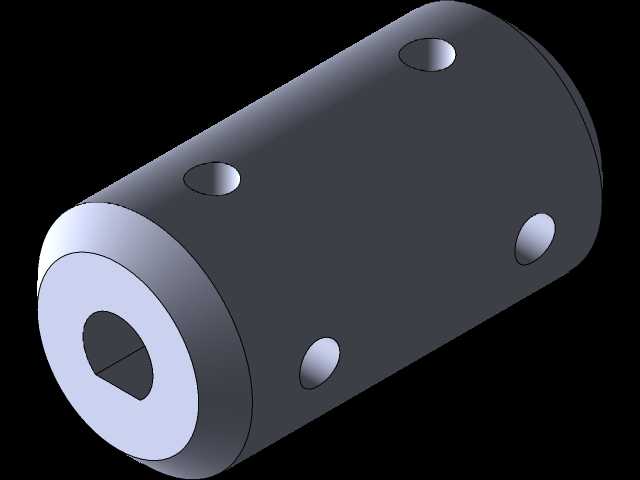

　　从结构设计来看，设备采用龙门式双光轴传动布局，X轴方向搭载可移动的雕刻主轴模组，Y轴负责承载加工平台的前后进给，Z轴实现主轴的上下抬刀与下刀动作，三个运动轴均采用步进电机配合同步带或丝杠传动，兼顾运动精度与制造成本。底座采用密度板或硬质工程板材作为承载基座，底部预留了四个安装固定孔位，可通过螺栓将设备锁紧在工作台面上，避免高速雕刻过程中设备出现位移影响加工精度。加工平台采用带定位孔的金属平板设计，平台表面预留了标准孔距的螺纹安装位，可通过夹具或者双面胶固定不同厚度的覆铜板，平台平面度控制在0.1mm以内，保证雕刻过程中不同位置的下刀深度一致，避免出现局部刻不透或者刻穿覆铜板的问题。

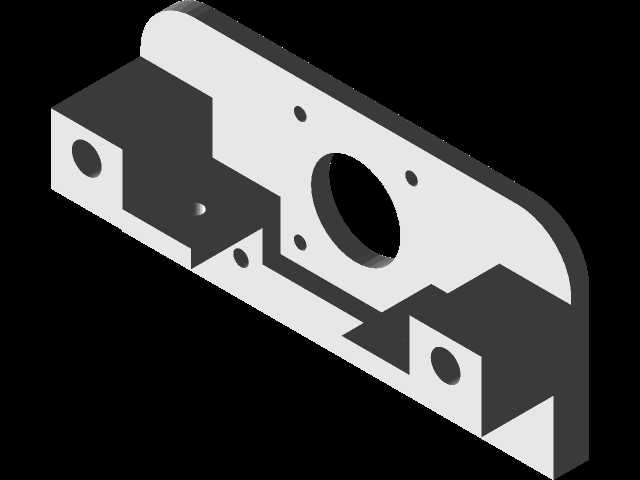

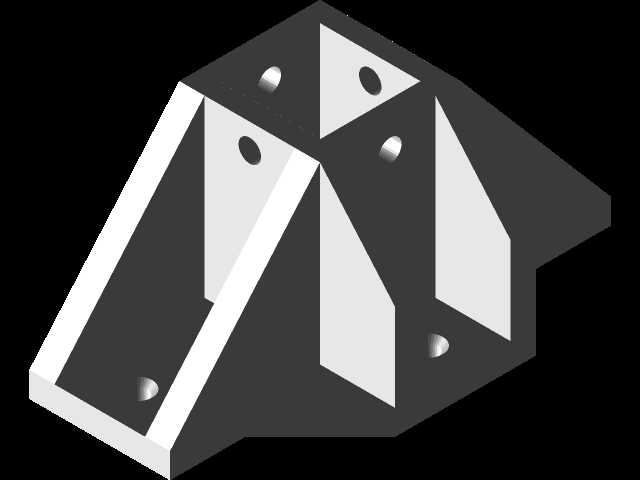

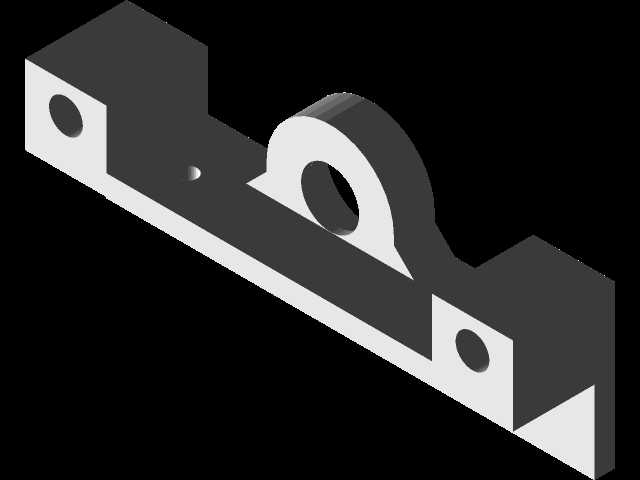

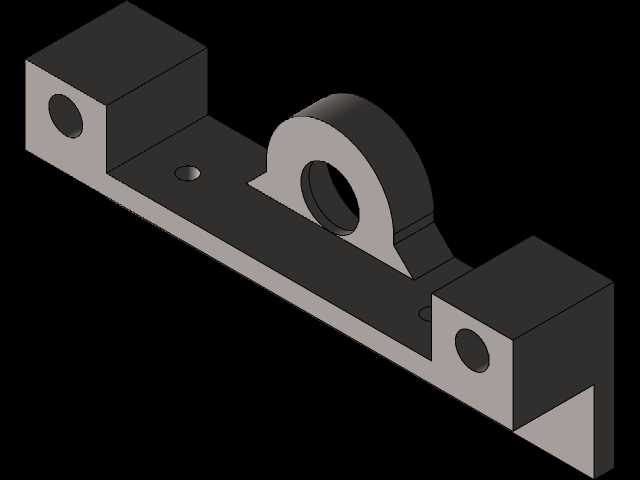

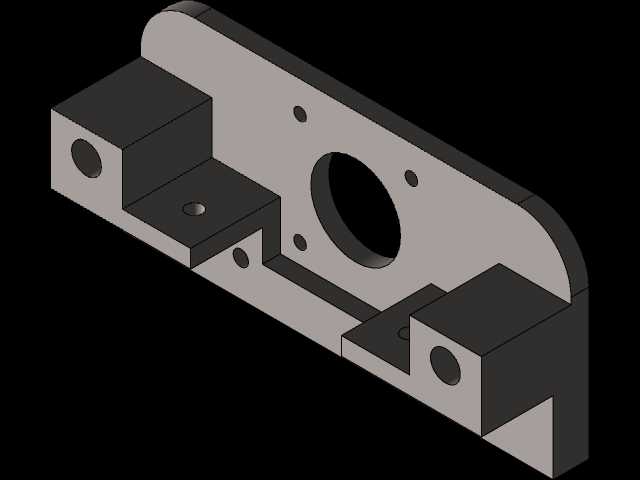

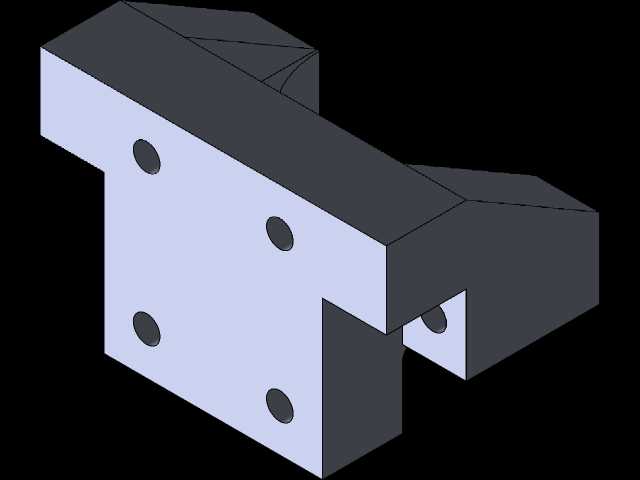

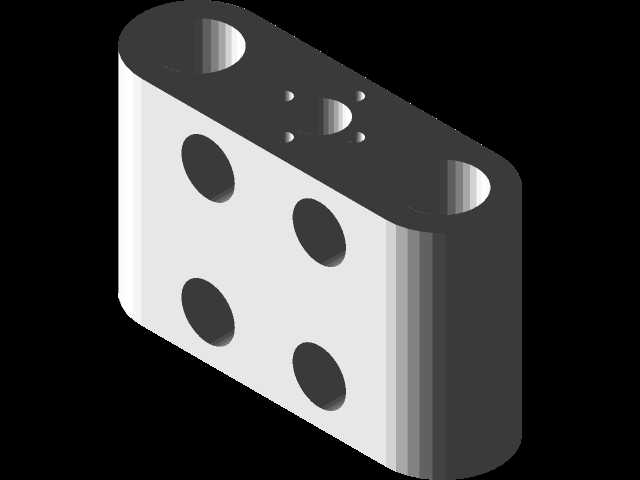

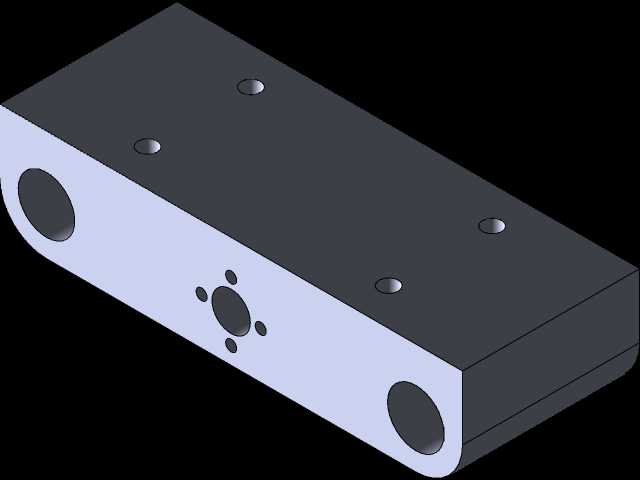

　　设备的主轴部分采用高速直流电机搭配专用雕刻刀具，最高转速可满足PCB覆铜层雕刻的线速度要求，可适配不同角度的V型雕刻刀、铣刀，除了雕刻线路板的铜箔线路之外，还可以完成板边轮廓铣削、钻孔等工序，覆盖线路板打样过程中除沉铜、阻焊之外的大部分机械加工工序。传动部分的光轴采用镀铬硬轴材质，配合直线轴承实现低摩擦往复运动，光轴两端通过立式支撑座固定在底座与龙门立柱上，装配时可通过支撑座的调节螺钉调整光轴平行度，避免运动过程中出现卡滞、爬行问题。龙门立柱采用L型角件与底座连接，连接位置预留了调节余量，可在装配时校准龙门与Y轴运动方向的垂直度，保证X轴运动方向与Y轴垂直，避免加工出来的线路板出现轮廓歪斜、孔位偏移问题。

　　从安装边界来看，设备的最大加工幅面可覆盖常规尺寸的单双面覆铜板，整机高度不超过400mm，工作台预留的操作空间足够操作人员手动更换板材、更换刀具，设备的电控部分可集成在底座下方的空余空间内，不需要额外放置独立电控柜，进一步缩小设备的占地空间。走线设计上，三个轴的电机线缆、主轴供电线缆均采用拖链收纳，避免运动过程中线缆出现拉扯、磨损问题，拖链的弯曲半径匹配线缆的最小弯曲要求，长期往复运动也不会出现线缆内部线芯折断的故障。

　　在实际使用场景中，操作人员只需要将设计好的PCB线路图通过配套软件转换为加工G代码，导入设备控制系统后，固定好覆铜板、对刀完成后即可启动加工，整个加工过程不需要人员值守，加工一块100mm*100mm的双面板仅需要十几分钟，相比外发打样能够大幅缩短原型验证的周期。设备的运动参数可根据不同加工材质调整，雕刻铜箔时采用高转速低进给参数，铣削板边、钻孔时可适当调整进给速度与下刀深度，适配FR4、CEM-1等不同材质的覆铜板加工需求。设计过程中充分考虑了桌面设备的易用性，所有易损件比如主轴碳刷、雕刻刀具、直线轴承都采用标准件，用户可自行采购更换，不需要定制专用配件，降低后期维护成本。运动部分的润滑点都预留了注油位置，定期涂抹润滑脂即可保证运动顺畅，不需要复杂的维护保养流程。
