桌面型数控激光雕刻切割设备结构

项目分类:雕刻机 发布时间:2023-08-23 ID:707863
  • 桌面型数控激光雕刻切割设备结构
  • 桌面型数控激光雕刻切割设备结构
  • 桌面型数控激光雕刻切割设备结构
  • 桌面型数控激光雕刻切割设备结构

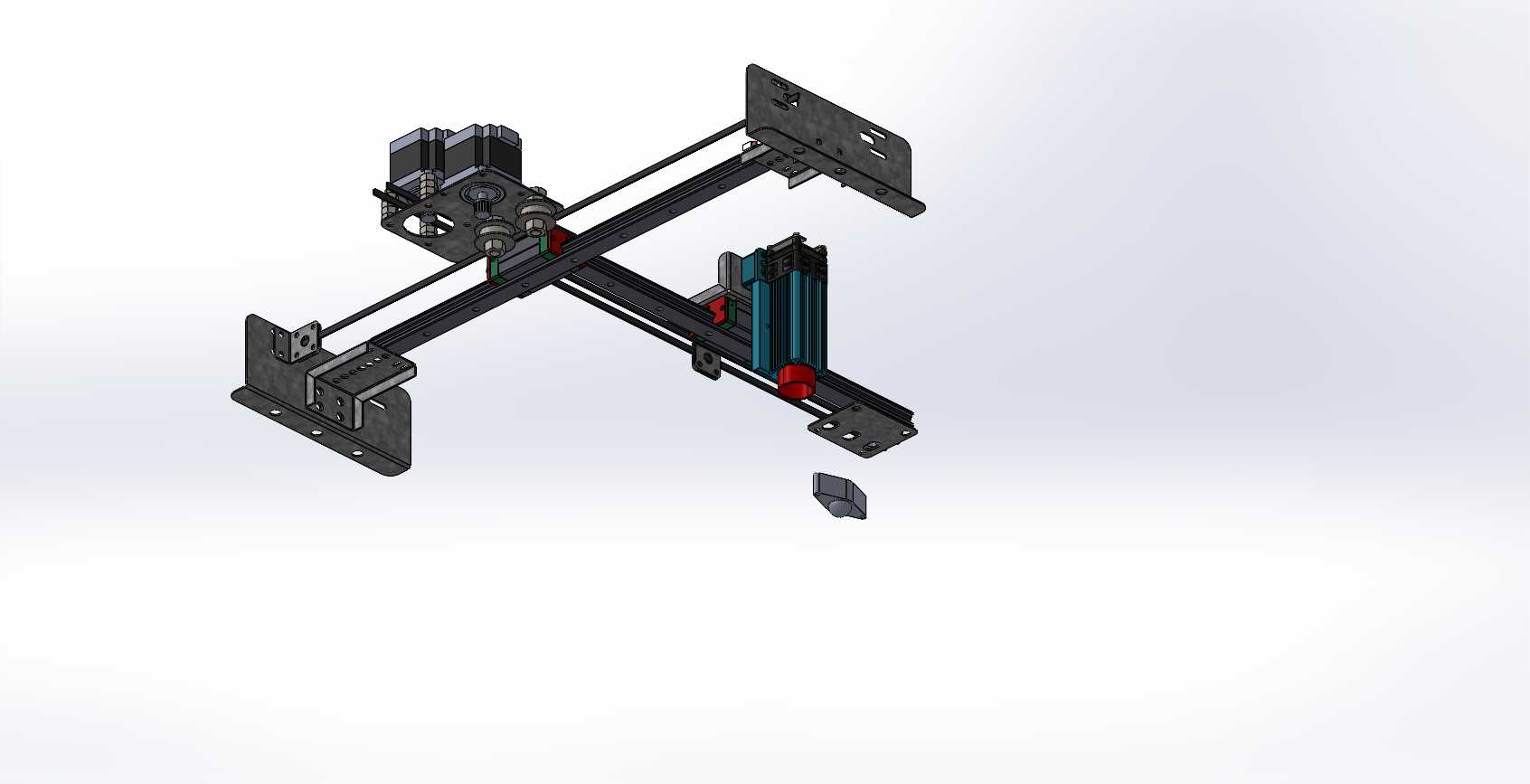

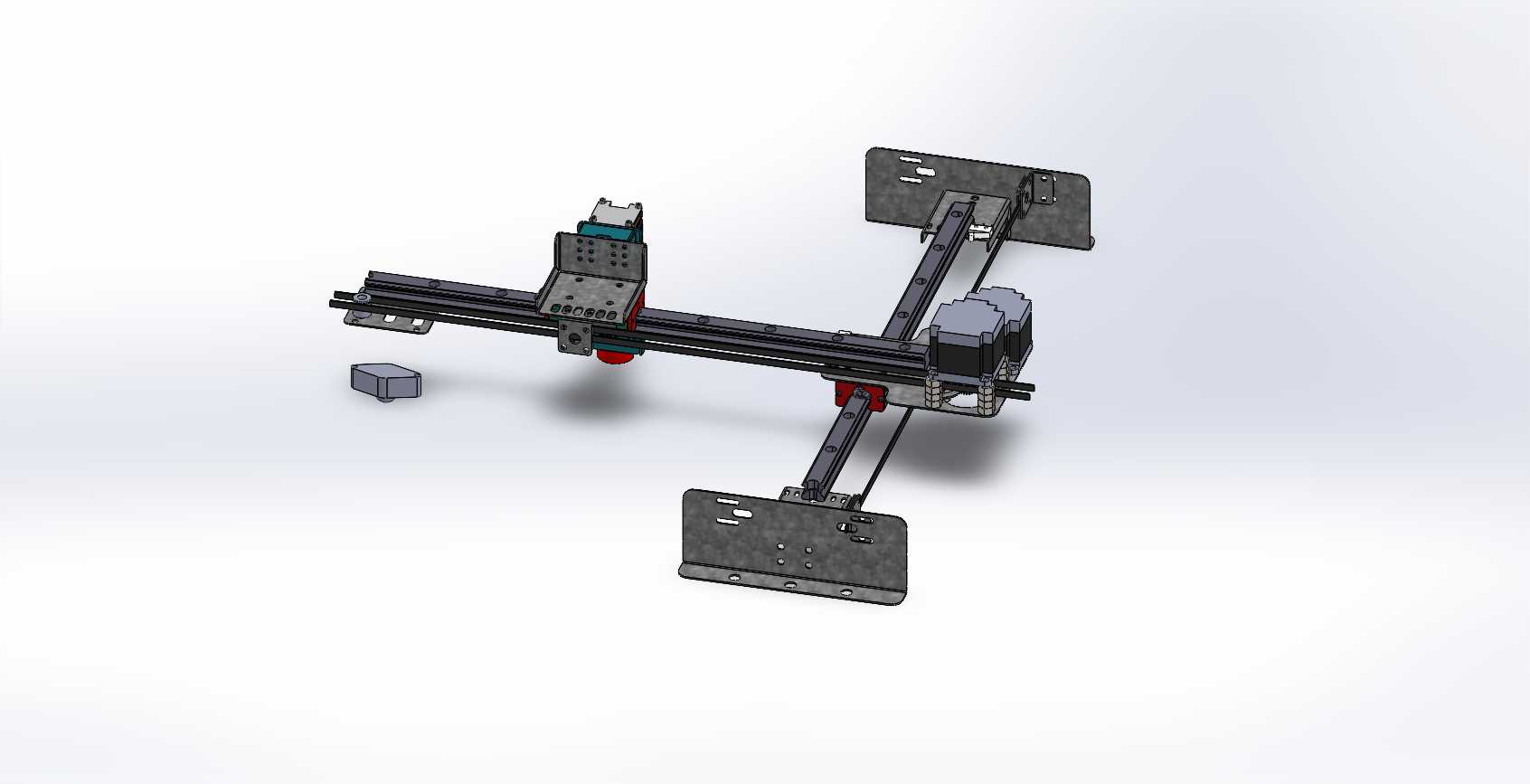

  这套三维结构呈现的是一种面向小尺寸板材加工的桌面式数控激光设备,核心运动部分采用双横梁龙门布局,适合在广告标识、教学实训、创客加工、电子辅料裁切以及小型工艺品制作场景中完成非金属材料的雕刻与轮廓切割。设备并不追求大型工业激光切割机的厚板加工能力,而是把重点放在轻载、高速、低成本和易维护上,因此整体结构以型材框架、直线导轨、同步带传动和步进电机驱动为基础,形成较为典型的小型数控加工平台。

  从实际用途看,该类设备主要承担二维平面内的激光路径加工。激光模块沿横梁方向完成一个坐标方向的移动,横梁整体沿两侧平行导轨完成另一个坐标方向的移动,两个运动轴在控制程序协调下组成平面轨迹。雕刻时,激光头按照图案灰度或矢量线条进行高频扫描,在木板、亚克力、皮革、纸张、塑料薄片等材料表面形成刻痕;切割时,则通过较低速度和较高能量输出,使激光沿闭合轮廓反复或连续行进,将薄材分离成所需形状。由于加工对象多为轻薄材料,运动部件的惯量控制比刚性重载更重要,模型中激光头和滑座均采用紧凑布置,以减少横梁负载。

  结构设计上,两侧纵向导轨承担横梁的导向和支撑,导轨安装面需要保持平行,否则横梁在行程两端会出现偏载,长期运行后容易引起皮带张力不均、滑块磨损加快以及切割边缘倾斜。横梁上布置横向导轨和传动带,激光模块通过滑块连接在横向运动座上,带轮与步进电机输出端相连,电机旋转时带动同步带牵引滑座往复运动。同步带方案在这类轻载设备中较为常见,原因是传动噪声低、速度快、成本适中,并且对粉尘和轻微污染不像丝杠那样敏感;但它对张紧机构有要求,皮带过松会造成回程间隙和轮廓失真,过紧则会增加轴阻力并加剧带轮轴承磨损。

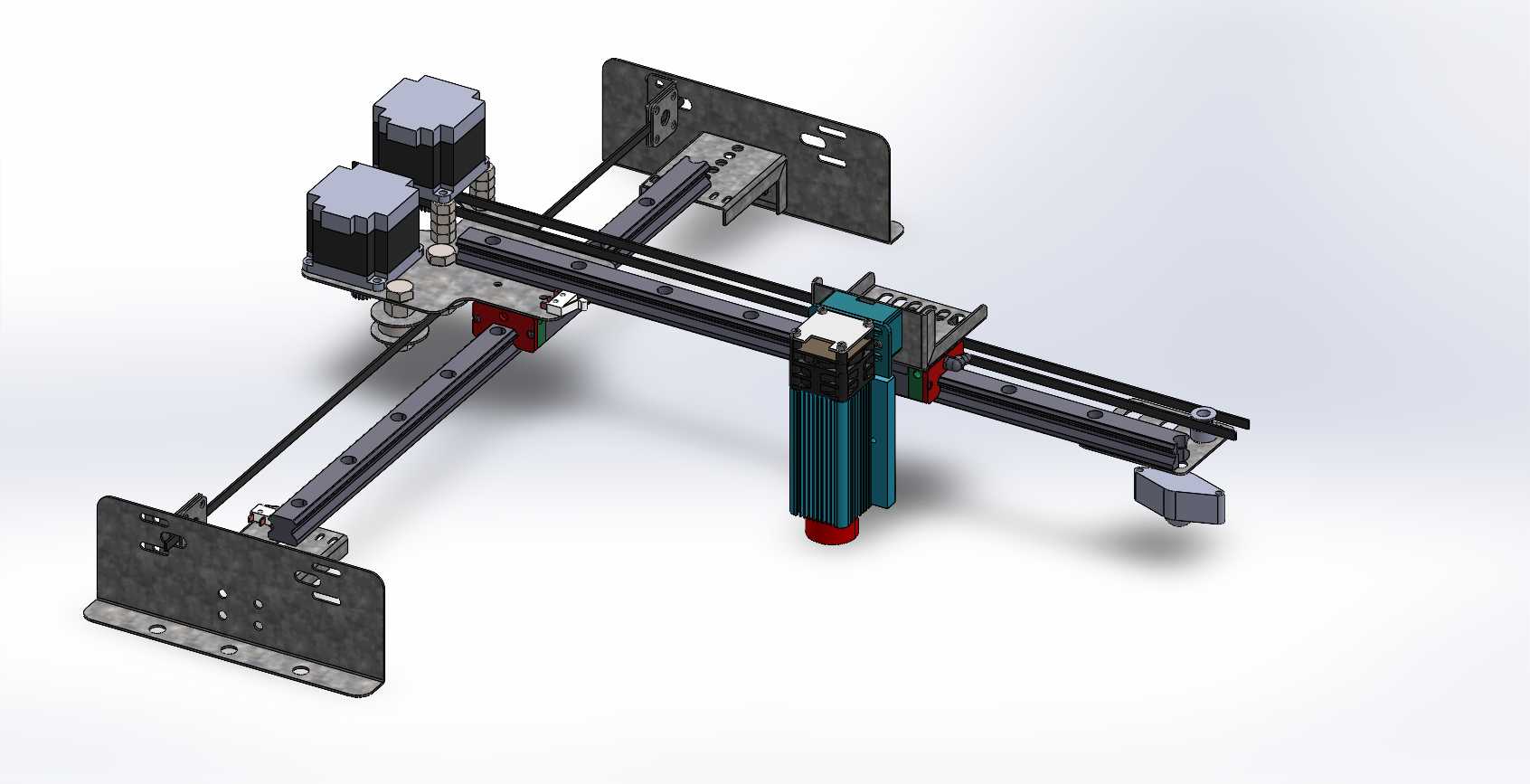

  激光模块位于运动座下方,安装位置需要兼顾焦距调节和走线空间。实际装配时,激光头与工件表面的距离直接影响光斑大小和切缝宽度,因此结构上通常保留上下微调或限位安装面。模型中激光模块旁可以看到相关固定件和连接件,这些小件虽然结构简单,但对维护便利性影响明显:若拆装空间不足,更换激光头、调整镜片或清理烟尘时会比较困难。设备下方应配置平整工作台面,常见形式包括蜂窝平台、刀条平台或平板夹具,其作用是支撑材料并减少背面反射,工作台面与龙门运动平面的平行度会影响整幅加工效果。

  安装边界方面,这类设备需要预留横梁全行程空间,不能只按静态外形估算占位。纵向方向上,横梁移动到两端时,电机、带轮、张紧座和线束拖链均可能超出主体框架;横向方向上,激光头滑座移动到左右极限时,也要留出检修和散热距离。设备后部或侧部通常需要安排控制板、驱动板、电源和排风接口,若用于封闭机壳设计,还应在激光头运动范围之外设置排烟通道,避免烟尘附着在导轨和带面上。线缆走向应随运动轴固定,折弯半径不能过小,信号线与电机线宜分开布置,以降低步进电机脉冲干扰。

  从建模角度看,该结构适合用于运动干涉检查、装配关系验证和非标改型参考。审查时应重点关注滑块与导轨的配合方向、皮带轮中心线是否共面、电机座与型材连接是否可靠、激光头在极限位置是否与支架或夹具碰撞。若后续扩大加工幅面,不能简单拉长横梁而忽略挠度变化;横梁跨距增大后,中间位置的弯曲变形会影响激光焦点稳定性,需要重新选择型材截面、增加支撑或改变驱动布置。对于需要更高精度的场合,也可将带传动替换为丝杠或齿条方案,但相应惯量、成本和维护方式都会改变。整体而言,该模型清楚表达了小型激光数控设备从框架支撑、导向传动到激光执行端的主要结构逻辑,可作为轻型雕刻切割设备设计、课程演示和自动化机构分析的参考对象。
