金属铰接式连接固定支架三维建模作品

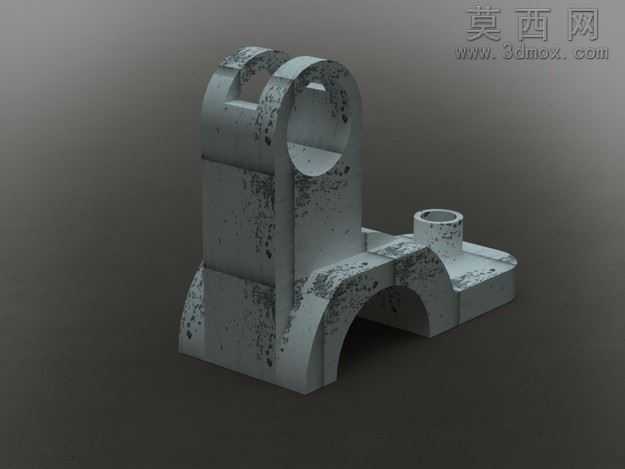

本作品为金属材质的铰接式连接固定支架建模成果，建模过程依托三维参数化设计逻辑完成，首先从零件的功能定位出发拆解结构：整体分为底部安装基座、中部支撑立臂、顶部铰接耳座三个核心功能区段。建模初始阶段先绘制底部基座的二维轮廓草图，精准定位安装孔的中心位置与基座的弧形过渡轮廓，通过拉伸凸台命令生成基座实体，对基座边缘做等半径圆角处理，还原金属零件加工后的倒角工艺特征，避免尖锐棱角的设计也符合实际五金配件的装配安全要求。中部支撑立臂采用变截面拉伸设计，衔接基座与顶部耳座的位置做平滑曲面过渡，保证结构受力的合理性，立臂侧面的加强轮廓通过草图切除与凸台叠加完成，还原零件的加强筋结构特征，提升支架的结构强度表现。顶部铰接耳座为对称双耳片结构，建模时先绘制单侧耳片的轮廓，通过镜像命令生成对称结构，精准控制耳片内孔的同轴度公差，保证铰接轴装配时的配合精度，耳片与立臂的衔接位置做渐变圆角处理，模拟实际零件的铸造或铣削加工过渡形态。材质编辑阶段选用抛光金属材质，调整材质的反射率、粗糙度参数，还原金属机加工后的亮面质感，对安装孔、铰接内孔的内壁做哑光金属材质区分，模拟孔位加工后的表面纹理差异。渲染阶段采用三点布光方案，主光源从侧上方投射，突出零件的轮廓立体感与金属反光特性，辅助光源补亮暗部区域避免细节丢失，背景采用渐变灰色调突出零件主体，最终渲染效果清晰展现零件的所有结构细节：包括底部基座的定位凸台、安装沉孔，中部立臂的曲面过渡，顶部耳座的铰接通孔、耳片间隙等结构都清晰呈现。设计思路上完全遵循机械五金零件的实际加工逻辑，所有特征的尺寸比例都参考通用铰接支架的行业标准设定，既保证模型的外观还原度，也兼顾结构的工程合理性，可作为机械结构设计练习、五金配件选型参考的三维素材使用，模型的特征树层级清晰，所有草图都保留完整约束，方便后续编辑修改参数调整尺寸规格。
