门锁五金件连续冲压成型模具结构

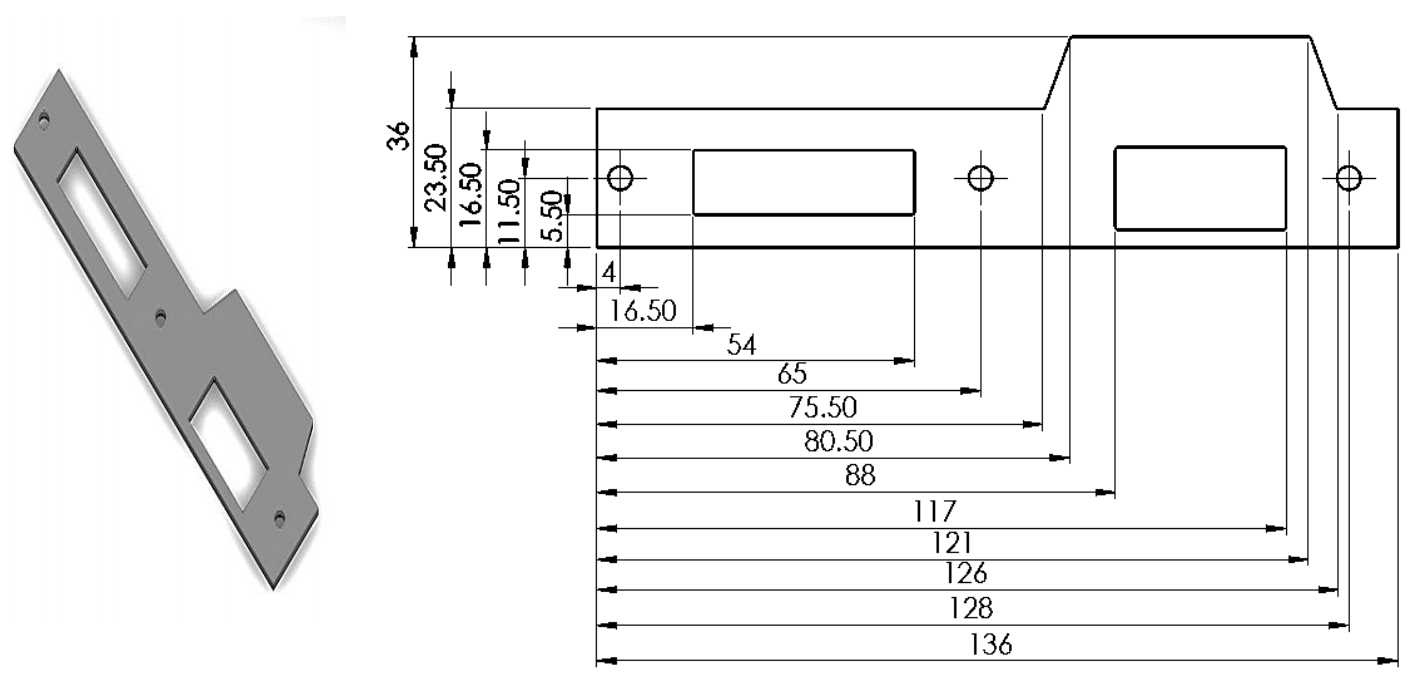

　　这套模具面向民用门锁五金配件的批量冲压生产场景，适配常规开式机械压力机的安装工位，整体采用多层板叠装的标准冷冲模架构，核心完成门锁配套金属薄板件的冲裁、折弯、成型工序，在门锁五金加工车间里，这类模具直接决定锁体配件的成型精度与单批次生产效率。

　　从安装边界来看，模具上下模座采用加厚钢板加工，上模座预留的模柄直接和压力机滑块孔配合，模柄直径适配市面通用吨位冲床的安装规格，下模座四周布置的U型开口槽对应压力机工作台面的T型槽螺栓固定位，安装时不需要额外改制工作台，上下模合模行程完全匹配常规冲床的滑块行程区间，模具闭合高度控制在通用冲床的装模高度范围内，不需要额外加装垫块调整。模具侧向伸出的条料导向托板，对应冲床工位的送料方向，板料从侧向送入时，托板上的定位销会约束条料的侧向偏移，避免送料步距出现偏差。

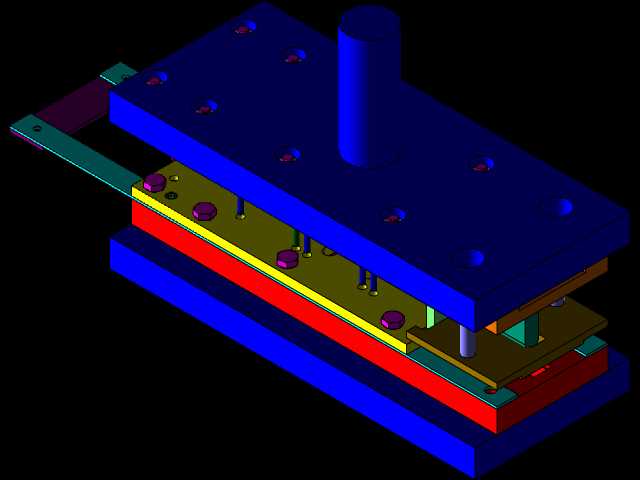

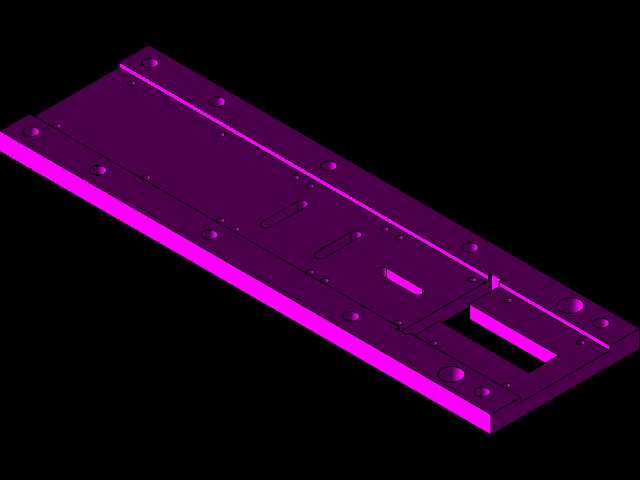

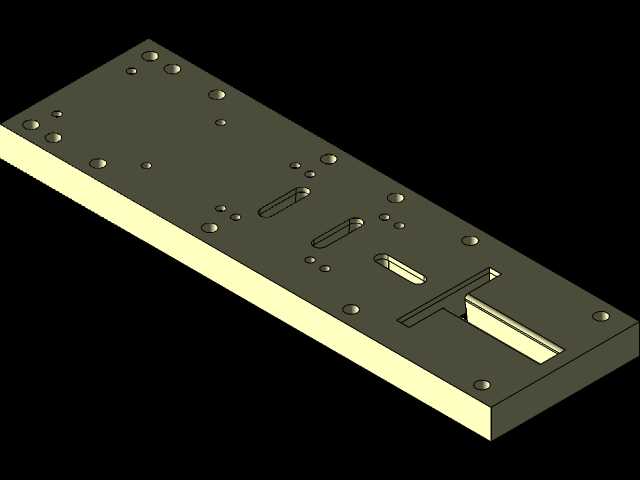

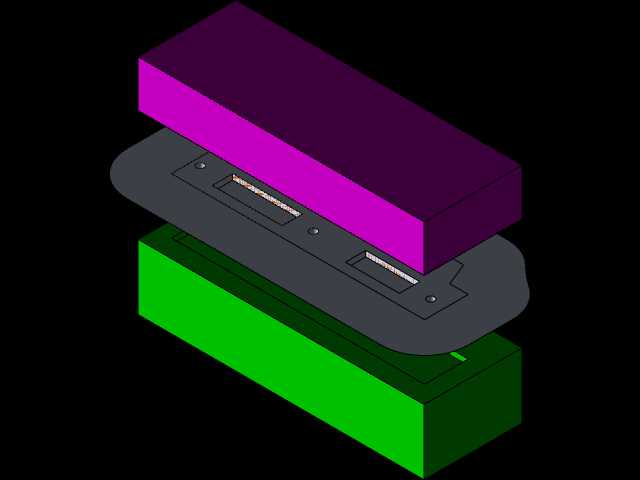

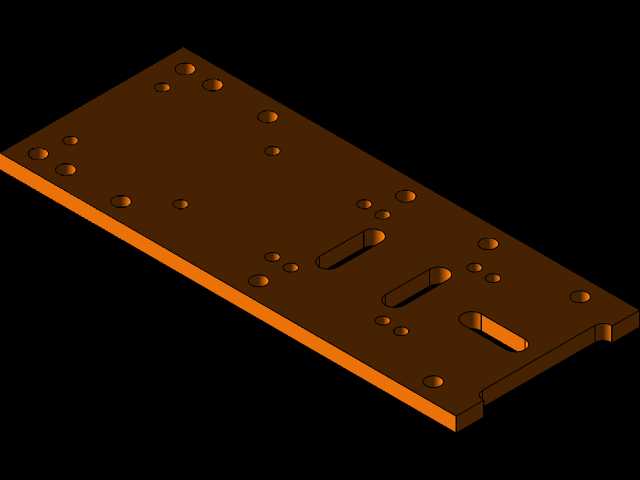

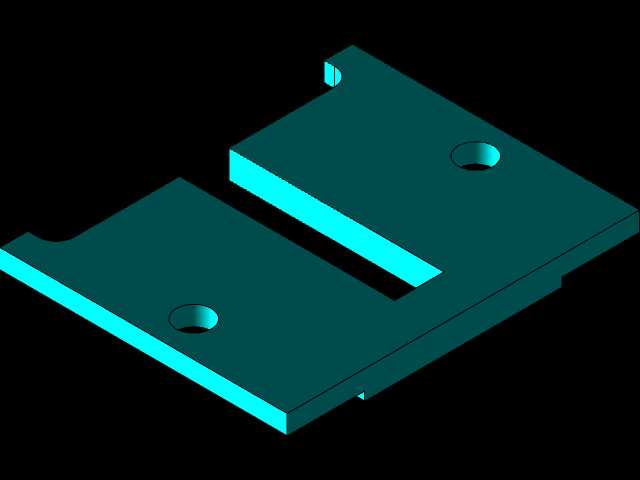

　　结构设计上，整套模具沿冲压送料方向依次排布多组工位，最上层的上模座通过多根内六角螺钉和卸料板、凸模固定板锁紧，导向依靠布置在模座四角的独立导柱导套完成，合模过程中导柱先进入导套，抵消滑块下行的微小偏载，保证凸凹模的对中间隙均匀。中间分层的不同色板分别对应卸料板、凸模安装板、凹模板、下承托板，红色层为弹性卸料的压料板，下方布置多组矩形弹簧，开模状态下压料板高出凹模面，条料送入后首先被压料板压紧，避免冲裁过程中板料翘曲移位。黄色层为凹模安装层，所有冲裁凹模、成型镶块都嵌入该层的型腔内，磨损后可以单独更换镶块，不需要整体报废模座。

　　成型逻辑上，条料沿导向板步进送进，第一个工位先冲制定位工艺孔，后续工位依次完成外形落料、锁舌配合位的冲裁、折弯边的预弯、最终成型，最后工位将成品件从条料上分离，滑入模具下方的成品收集槽。模具中布置的多根小导柱为局部成型工位提供二次导向，针对门锁件上细小的卡扣结构，小导柱可以保证细小凸模的同轴度，避免冲头受侧向力断裂。上下模之间设置的限位柱控制合模最终深度，防止折弯工序过冲导致零件壁厚压溃，同时避免压力机吨位过载。

　　实际生产调试时，首先将模具吊装固定在冲床工作台，手动盘车带动滑块走完整合模行程，确认导柱导套无卡滞、凸凹模之间无硬接触，再调整送料机的步距，让条料上的工艺孔和模具定位钉完全对齐。试冲首件后检测门锁配件的折弯角度、冲裁面毛刺高度，若折弯角度存在回弹偏差，可以通过微调压力机滑块下死点位置，改变成型部位的压入深度补偿回弹；若冲裁面毛刺过大，可拆解对应工位的凸凹模，检查刃口磨损情况，更换备用镶块后即可恢复生产。模具的所有弹性元件都采用标准化规格，弹簧、卸料螺钉、导柱导套均为市面通用冷冲模标准件，后期维护备件采购便捷，不需要单独定制非标零件。

　　这套结构针对门锁五金件薄板加工的特性，将多道工序整合在一套级进模上，相比单工序模多次定位冲压，既减少了半成品周转的人工成本，也避免了多次装夹带来的定位误差，成型后的门锁配件一致性好，适配大批量连续生产的作业需求，模具整体刚性足够承受连续冲压的交变载荷，长期运行下模座变形量极小，能稳定保证锁具配件的尺寸公差符合装配要求。
