车间多层移动工具储运推车结构

　　这类多层移动工具储运推车主要面向机加工车间、模具维修区、装配工位和设备保养现场，用来把常用刀具、量具、扳手、垫块、夹具附件以及小型电动工具集中收纳，并随作业人员在设备之间短距离转运。它不同于固定工具柜，核心价值在于把存储、分拣、搬运和临时取放整合到一个可移动单元内，减少人员往返工具室的次数，也避免散件直接堆放在地面或机床工作台面上。

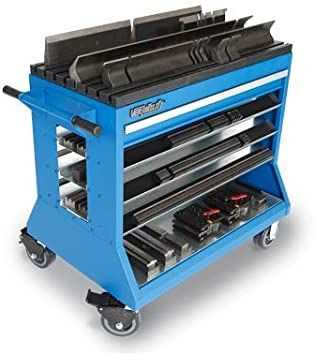

　　从结构上看，车体采用蓝色钣金框架作为承载主体，底部设置四个脚轮，其中两个脚轮承担转向和推行功能，靠近操作侧的脚轮可配合制动结构，在取放工具时限制车体滑移。车体宽度方向需要兼顾通道通过性和单层容纳量，深度方向则要保证长条形工具能够横向放置。实际布置时，推车外缘应与机床防护门、配电柜开门半径和人员主通道保持安全距离；脚轮支撑面要落在平整地坪上，避免单侧悬空造成抽屉或层架受力偏斜。

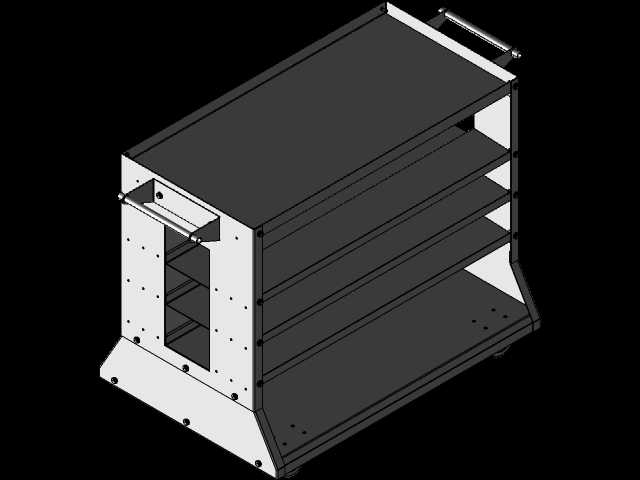

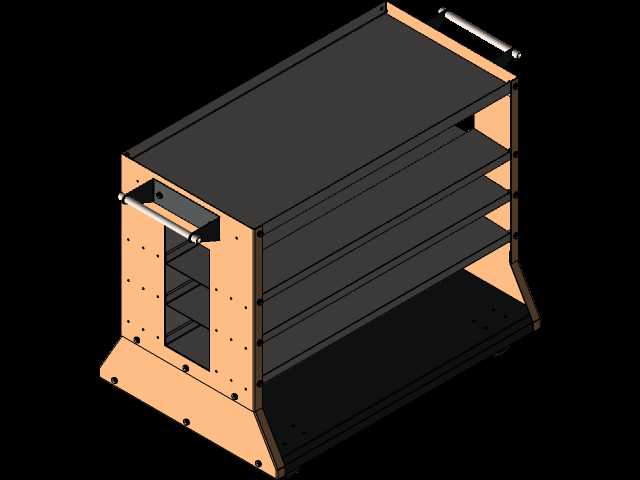

　　模型重点表现了多层开放式置物结构。顶部区域可放置较长的导轨、压条、板状工具或待周转零件；中部多层滑轨式托盘用于分类收纳不同规格的工具，层间高度按照常见手工具、量具盒和小型夹具的外形预留；底部敞口层适合放置较重、使用频率高或取放动作较大的物件。开放式层架相比全封闭抽屉，可视性更好，人员在维修节拍紧张时能够快速确认工具位置；但在建模和实物设计中，也需要注意层板边缘的折弯加强，防止满载后出现局部下挠。

　　车体侧面设置推把，推把高度通常落在成年人手部自然握持区间，推行时力线接近车体重心上方，可减少转向时的翘动倾向。框架立柱与层板之间通过折弯、焊接或紧固件形成整体，边角位置应避免突出锐边。对于工具车这类频繁移动设备，外形尺寸不能只看静态占地，还要考虑转弯半径、脚轮扫掠范围以及推入工位后抽屉、托盘拉开时的附加空间。若在狭窄机床排屑器旁使用，车体长度和把手外伸量都需要提前校核。

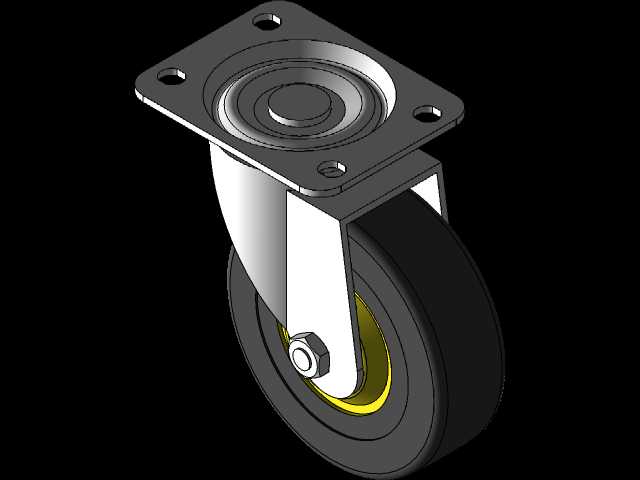

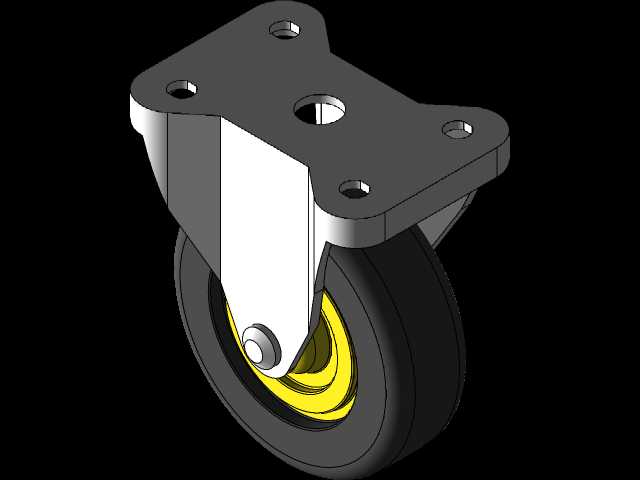

　　承载设计上，应按层区分载荷。底层适合布置较重物品，以降低整车重心；中层放置中等重量、高频取用的工具；顶层不宜堆放过高或过重物，避免推行时因地面接缝、电缆槽或坡道产生倾翻。脚轮的单轮承载、轮面材质和轴承形式直接影响推行阻力，在有切削液、油污或铁屑的区域，轮面材料还需考虑耐油和不易嵌屑。模型中脚轮与底盘的连接位置应保留安装板、紧固件和转向间隙，这些细节在后续出工程图或进行实物改制时都属于关键边界。

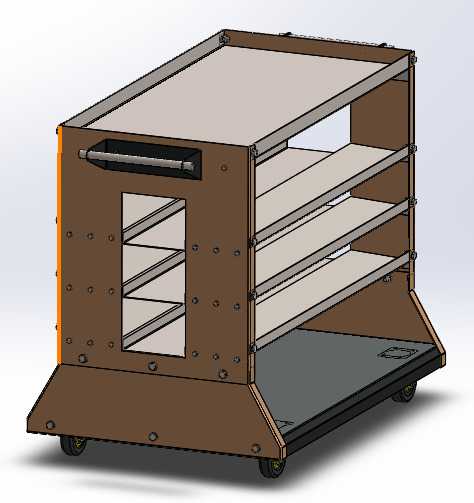

　　建模思路可以从车体骨架开始，先确定底盘轮廓、立柱位置、脚轮安装面和推把中心线，再逐层建立托盘、滑轨、挡边和顶部置物槽。长条形工具在模型中作为载荷表达，能够直观验证层宽、层间距和取放路径；若工具端部超出车体轮廓，就要增加挡条或调整摆放方向。钣金件设计时应统一板厚、折弯半径和翻边方向，既方便外观成型，也能提高层板抗弯能力。对于需要批量加工的结构，侧板可采用对称件或近似对称件，减少下料和折弯工装数量。

　　在实际车间应用中，这种推车常停靠在加工中心、车床、钳工台或维修班组附近。作业人员可将本班次使用的刀柄、扳手、铜锤、量具、清洁用品和备用紧固件预先配齐，推车随任务移动，形成一个临时工具补给点。它也可用于设备点检和模具换型，把专用工具按工序摆放在不同层位，避免多人协作时工具混用或遗失。

　　结构评审时需要关注三类问题：一是满载推移时的稳定性，尤其是底层未配重而高层堆放重物的情况；二是层架拉出或工具外伸后的干涉问题，包括与机床门、操作台、人员腿部通道的关系；三是维护便利性，脚轮损坏后应能快速更换，钣金表面应适合车间油污环境下清洁。整体来看，该模型适合作为车间辅助储运设备的结构参考，可用于工具车方案展示、工位布局校核、钣金承载设计以及移动存储类工装的二次开发。
