链条张紧器单元三维结构设计

　　链条张紧器单元主要用于链传动系统中对链条松边进行位置补偿和张力维持，常见于输送设备、机床辅助输送机构、装配线、包装线以及各类采用滚子链传递动力的机械装置。链传动在长期运行过程中，销轴与套筒会产生磨损，链节距随之增大，链条容易出现松边下垂、跳齿、啮合冲击增大甚至脱链等问题。该张紧单元通过可调螺杆推动滑动座移动，使链轮轴的中心距在一定范围内发生变化，从而补偿链条伸长量，保持链条与链轮之间稳定啮合。

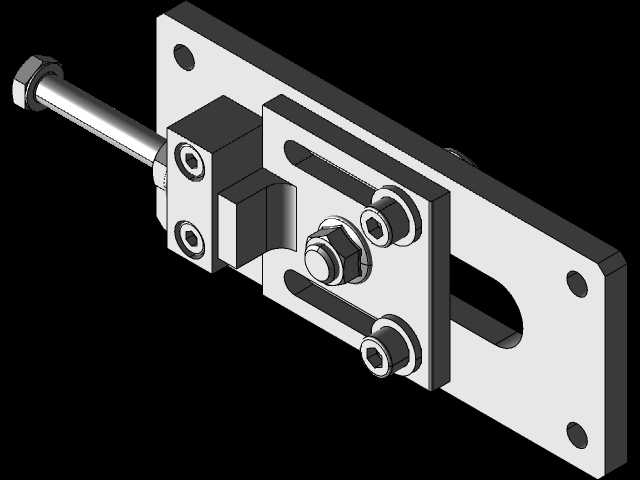

　　从结构布置来看，该单元采用底板承载、固定座导向、滑动座调节和链轮安装相结合的方式。底板为主要安装基准，板上布置多个安装孔，可直接固定在设备机架、型材框架或焊接支座上。底板两侧的长槽结构为滑动组件提供位移空间，紧固件穿过长槽后可将调节后的滑动座锁紧，使张紧位置在设备运行时保持稳定。固定座位于底板一端，承担调节螺杆的支撑与导向作用；滑动座位于另一端，用于安装链轮轴及相关轴承件。调节螺杆穿过固定座，并通过螺母与滑动座形成传动关系，旋转螺杆时即可推动滑动座沿底板导向方向移动。

　　该设计的核心功能不在于提供复杂动力，而在于以简单可靠的机械方式实现链传动中心距微调。现场安装时，先将链条与主从动链轮完成初步啮合，再通过张紧器上的调节螺杆改变张紧链轮或从动链轮的位置，使链条松边获得合适垂度。张紧量过小，链条在启停和换向时容易产生冲击；张紧量过大，则会增加链轮轴、轴承和链条铰链处的附加载荷，加剧磨损。因此，该单元在结构上保留了螺杆微调能力，使装配人员能够根据链条长度、链轮中心距和运行速度进行逐步调整，调整完成后再利用螺母和压板锁紧，避免振动导致位置回退。

　　在外形与安装边界方面，整体结构呈矩形底板布局，长度方向为主要调节方向，宽度方向由滑动座和固定座的安装尺寸决定。底板厚度需要承受链轮作用力和链条张力产生的弯矩，孔位布置应与机架安装面保持足够接触面积。滑动座上方设置链轮安装位置，轴孔中心高度决定链条工作线高度，设计时需要与主动链轮、从动链轮保持同轴面关系，避免链条因偏置而产生侧向摩擦。螺杆端部伸出固定座，便于使用工具旋转调节，但其外伸长度应纳入设备外围安全边界，尤其在靠近护罩、检修门或人员通道的位置，需要预留操作空间并考虑防护。

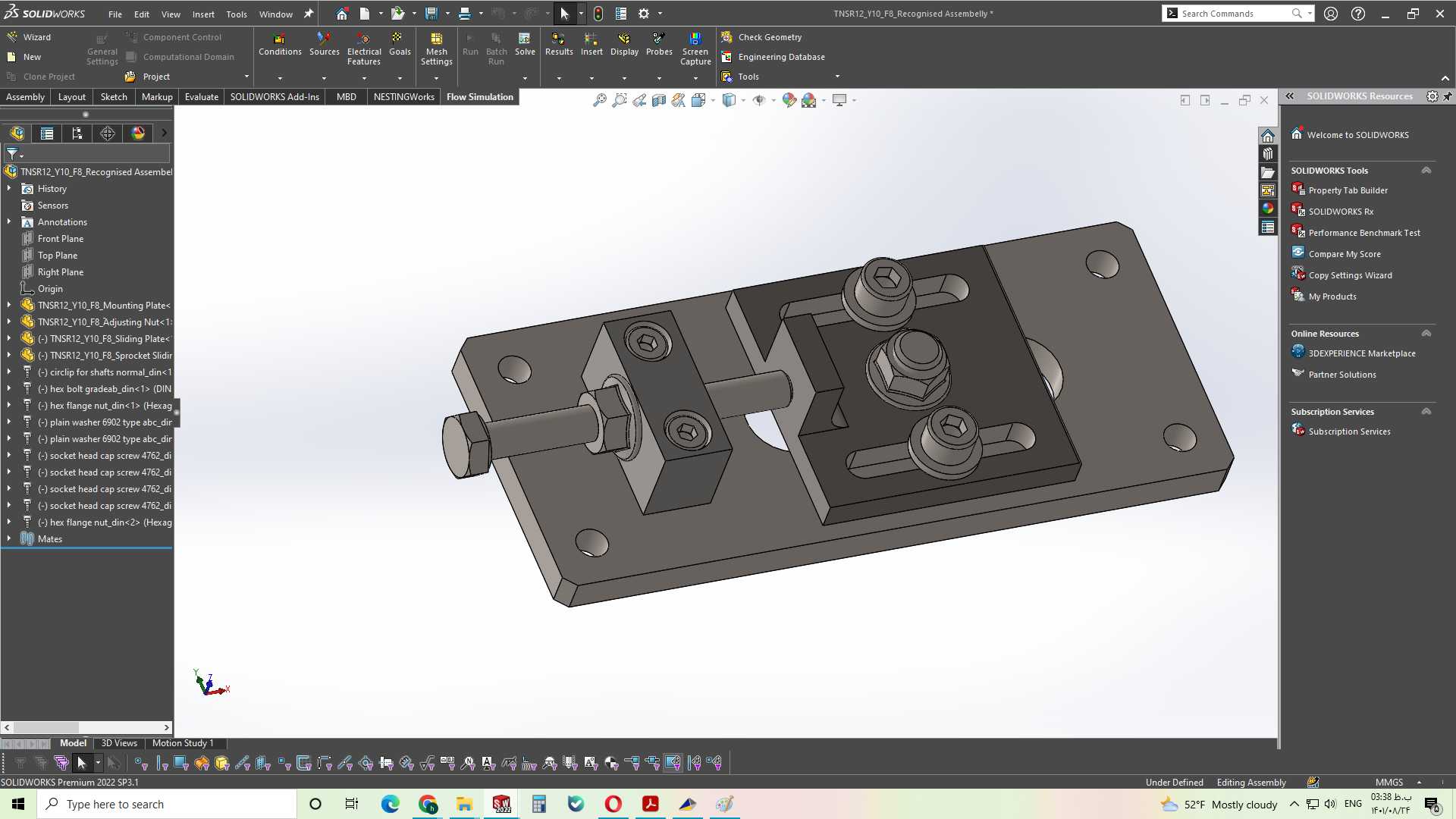

　　从建模思路上看，该类张紧器适合按照实际装配关系建立零件层级。底板作为基础件，应先确定安装孔、长槽、固定座连接孔和整体轮廓；固定座与滑动座分别按照螺杆轴线和链轮轴线建立配合关系；螺杆、螺母、垫圈和紧固件按照标准件逻辑布置，保证螺纹调节方向、锁紧位置和装配间隙清晰可见。链轮安装处需要重点表达轴孔、键槽或紧固件位置，使模型能够直接服务于工程图出图、干涉检查和外购件选型。对于孔位未加工螺纹的部位，实际加工前应根据所选螺钉规格复核底孔、攻丝深度和有效啮合长度，不能仅依据外观尺寸直接投产。

　　在工程应用中，张紧器单元不仅用于新设备装配，也适用于旧线改造和维护更换。当输送链条磨损后，若整体更换链条成本较高，可通过张紧装置补偿少量伸长；当设备布局需要改变链轮中心距时，该类可调结构也能提供一定适配余量。其结构受力路径较明确：链条张力作用于链轮，链轮轴将载荷传递至滑动座，滑动座再通过底板接触面和锁紧件传递到机架，调节螺杆主要承担调整和限位作用，正常锁紧后不应长期承受全部动态载荷。理解这一点，有助于在设计时加强滑动座与底板之间的夹紧面积和锁紧可靠性，而不是单纯依赖螺杆承受张紧力。

　　模型在细节上保留了螺栓、螺母、滑块、底板和链轮安装组件的相对位置，能够直观展示链条张紧机构的调节原理。对于结构设计人员，可在此基础上扩展轴承座、张紧链轮、防护罩和润滑结构；对于设备选型人员，可根据链条型号、单排或双排链形式、链轮齿数、允许张紧行程和安装面尺寸进行参数化调整；对于三维建模从业者，该案例适合练习装配约束、运动行程检查、标准件调用以及工程图尺寸标注。整体结构简洁，加工方式以板件切割、钻孔、铣削和标准件装配为主，维护时只需松开锁紧件、旋转螺杆并重新固定，即可完成张紧力调整。
