移动式手动液压剪叉升降作业台车

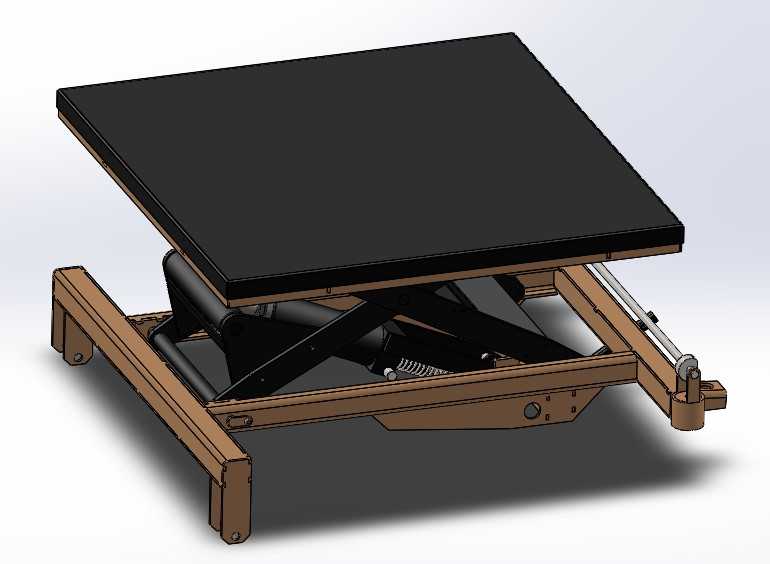

　　车间里遇到模具翻面、工装夹具上机床、仓储区高位码垛这类活儿，固定升降台没法跟着工位走，叉车又太粗放，容易磕碰精密工件，移动式手动液压剪叉台车刚好填了这个空档。这款设备的核心定位就是小吨位、短距离、频繁移位的室内低位举升作业，不用接电也不用接气源，单人踩着液压踏板就能把台面抬起来，推到工位旁踩下卸荷阀就能缓慢回落，在机加工车间的钳工装配区、仓储物流的拣货通道、设备维保的现场检修场景里用得非常多。剪叉臂的铰接点全部采用销轴配合衬套的结构，建模时特意把每处铰接的配合间隙、轴端挡圈的安装位置都还原出来，没有做简化合并，后续如果要做运动仿真，直接给铰接副添加旋转约束就能模拟剪叉展开、收拢的全行程动作，不会出现构件干涉报错。

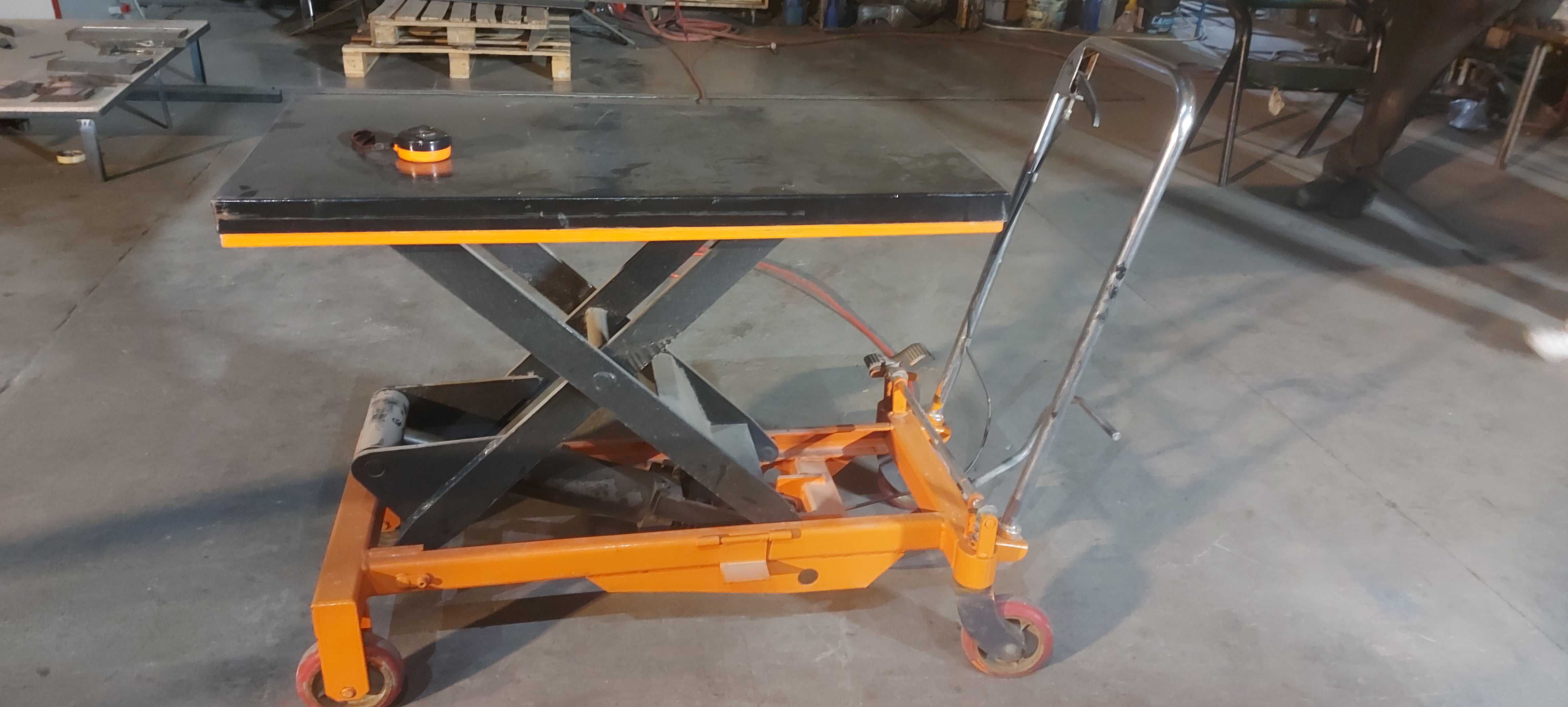

　　底盘框架采用槽钢拼焊的结构，行走轮配置了两个定向轮加两个带刹车的万向轮，推到指定作业位置后踩下万向轮的刹车踏板，整车就能完全锁止，不会在举升过程中出现滑移。台面边缘做了防滑包边，台面上预留了工件定位的安装孔位，放置工装板或者物料箱的时候可以直接用螺栓锁紧，避免举升过程中工件滑落。手动液压泵的布置位置在底盘侧方，脚踏杠杆的力臂经过配比，普通人单脚施加常规踩踏力就能驱动油缸顶升，不需要额外借助外力；卸荷手柄设置在推手旁边，操作人员站在台车侧方就能微调回落速度，控制台面下降的节奏，避免重物快速下坠冲击底盘。推手采用弯管焊接成型，高度适配成年人站立推行的人机工程尺寸，转向的时候手腕不用刻意抬高，长时间在车间内转运也不容易疲劳。

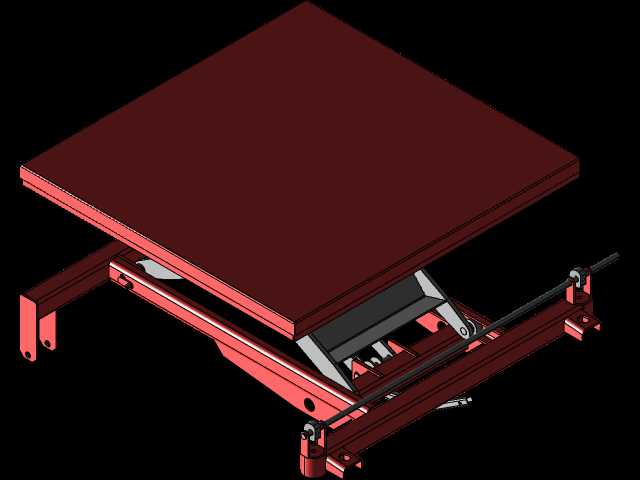

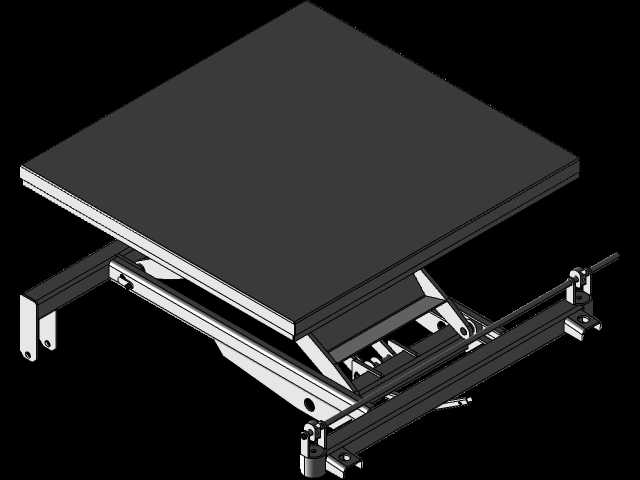

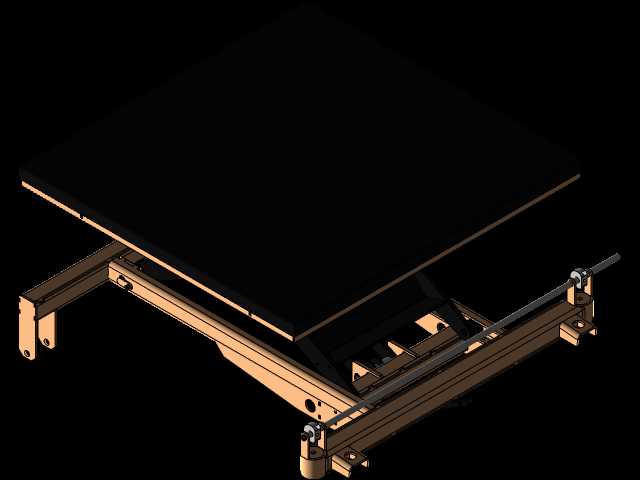

　　建模过程中除了千斤顶油缸的内部长度细节、轴与轴承安装孔的公差配合未做完全还原，其余外部结构尺寸、构件相对位置、安装边界全部按照实物1:1复刻，手动泵的内部阀芯、弹簧等细小零件，以及车轮的内部轴承细节做了适度省略，保留了车轮的外形安装尺寸和连接法兰位置，不影响整体设备的布局校核。整车收拢状态下的总高度控制在成年人腰部附近，能直接推入常规车间的设备通道，不会和车间内的低矮管线、机床侧门发生干涉；展开到最大举升高度时，剪叉臂的张开角度处于安全区间，侧向稳定性经过布局校核，台面在额定载荷下不会出现明显的侧倾。台面的长宽尺寸适配常见的标准物料箱、小型工装夹具的摆放需求，不需要额外加装扩展台面就能承载常规作业工件。

　　底盘的最低离地间隙满足车间环氧地坪、水磨石地面的通行要求，越过车间地面的小型电缆沟盖板、接缝台阶时不会出现卡滞。在做生产线布局规划的时候，可以直接把这个台车的三维模型导入厂区布局场景，核算通道宽度、转弯半径，确认它和周边机床、货架、输送线的安全距离，不用等设备采购到场再反复调整工位排布。对于做物流装备设计的工程师来说，这个模型也可以作为衍生开发的基础载体，后续如果要改造成电动升降、滚珠台面输送的款式，只需要替换动力单元、修改台面结构，剪叉主体和底盘行走部分的结构可以直接沿用，缩短新装备的开发周期。设备的所有外部铰接点的润滑脂嘴位置也做了建模预留，后期维护的时候可以直接对准注油位置加注润滑脂，不用拆解结构就能完成日常保养，符合车间设备的运维习惯。
