微型履带蜘蛛吊起重设备三维设计

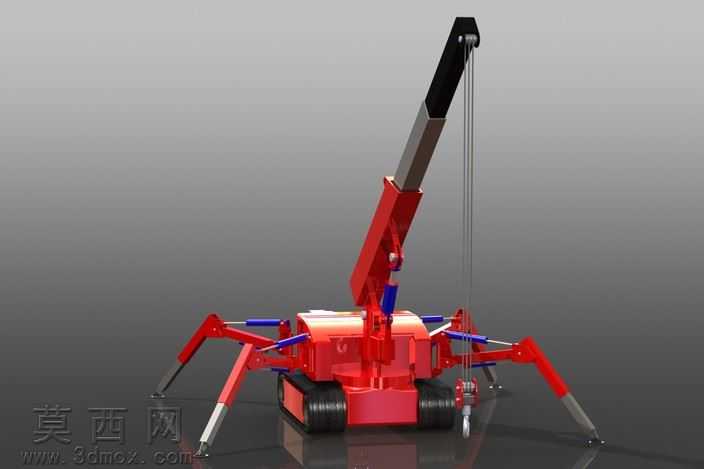

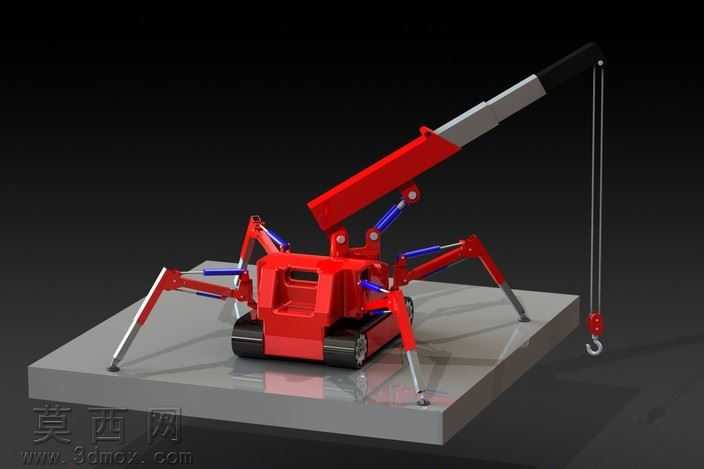

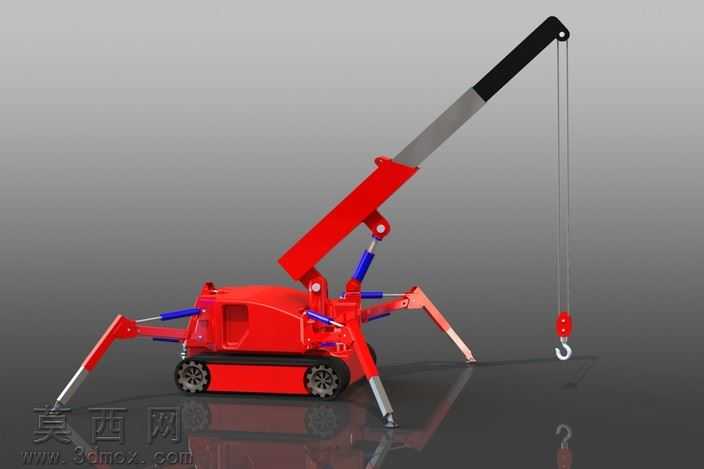

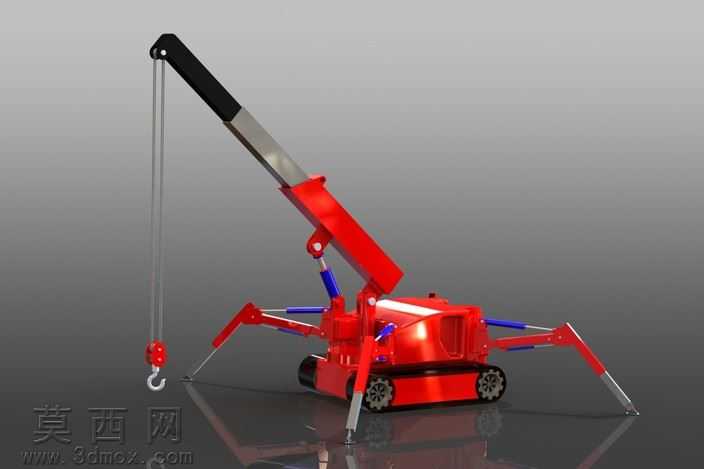

本作品为微型履带式蜘蛛吊的三维设计方案，采用SolidWorks完成全参数化建模，整体建模过程严格遵循实际工程机械的设计逻辑，对设备各组成部分进行了1:1比例的结构还原。建模阶段首先完成履带行走底盘的搭建，对履带板、驱动轮、导向轮、承重轮以及底盘机架的装配关系进行了精准约束，还原了履带行走机构的运动逻辑，确保底盘部分的结构合理性与可动性。随后完成回转基座的建模，设计了可360度回转的支撑结构，匹配上部起重作业部分的转向需求，对回转支承的连接结构、液压管路的排布预留了合理的装配空间。起重臂部分采用多节伸缩臂结构设计，搭配双液压油缸实现臂架的变幅与伸缩动作，建模时对臂架的嵌套结构、油缸的铰接点位、钢丝绳的走线路径都进行了精细化还原，吊钩组件包含滑轮组、吊钩本体、安全卡扣等细节结构，完整还原了起重作业端的功能结构。设备的四个蜘蛛式支腿为独立可伸缩结构，每个支腿搭配独立的液压支撑油缸，支腿末端设计了防滑支撑脚垫，建模时对支腿的展开角度、伸缩行程、支撑受力点都进行了结构校验，确保作业状态下的设备稳定性符合小型起重设备的安全设计要求。渲染阶段采用金属红作为设备主体涂装材质，对金属结构件赋予高反光金属漆材质，液压油缸活塞杆部分赋予镀铬金属材质，橡胶履带、操作手柄部分赋予哑光橡胶材质，钢丝绳部分赋予金属绞索材质，通过光影调整突出设备的结构层次感与工业质感，渲染效果图清晰展现了设备的整体外观与结构细节。该微型蜘蛛吊设计定位为狭小密闭空间内的起重作业场景，整体结构紧凑，可通过狭窄通道进入室内或受限空间完成吊装作业，支腿展开后可提供稳定的作业支撑，履带行走结构可适应复杂不平整的作业地面，伸缩臂结构可覆盖不同高度与距离的吊装点位，整体设计兼顾了小型设备的灵活性与起重作业的稳定性，可用于幕墙安装、室内设备吊装、狭小空间工程作业等场景的方案展示、结构验证与作业模拟。
