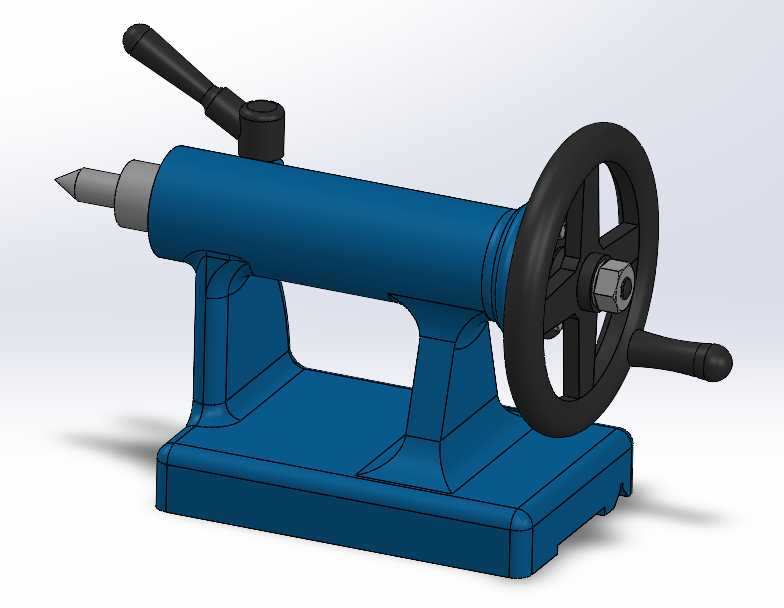

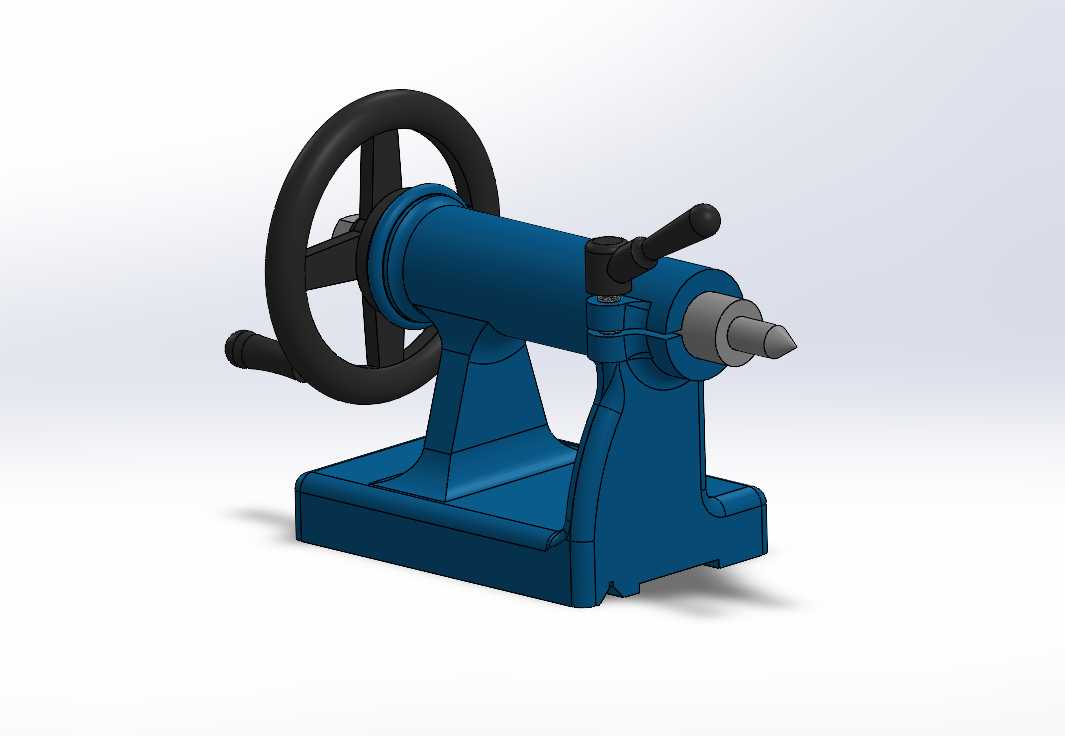

CA6140车床尾座结构三维设计

　　在普通卧式车床的加工场景中，尾座是直接影响长轴类、盘套类工件加工精度的核心配套部件，这套CA6140车床适配的尾座结构，完全贴合普通卧式车床的床身安装基准，安装底面的导轨配合面与床身V型导轨、平导轨的形位公差匹配度经过反复校核，安装时可沿床身导轨纵向滑动调整位置，适配不同长度规格的工件装夹需求，锁紧机构可在调整到位后将尾座本体牢牢固定在床身指定位置，避免加工过程中出现位移窜动。

　　从实际加工用途来看，该尾座可完成三类核心加工动作：一是通过内置顶尖完成长轴类工件的回转定心支撑，抵消工件回转过程中的径向切削力，防止细长工件在高速回转时出现甩弯、振颤问题，将长轴加工的圆柱度误差控制在合理区间；二是换装钻夹头、铰刀等孔加工刀具后，可通过手轮驱动套筒进给，完成轴类工件端面的中心孔钻削、内孔铰削、攻丝等工序，无需二次装夹即可完成孔加工与外圆车削的工序衔接，减少装夹找正的辅助时间；三是调整尾座本体相对主轴轴线的横向偏移量后，可配合主轴卡盘完成小锥度长轴类零件的锥面车削加工，适配锥销、锥度主轴等常见机械零件的加工需求。

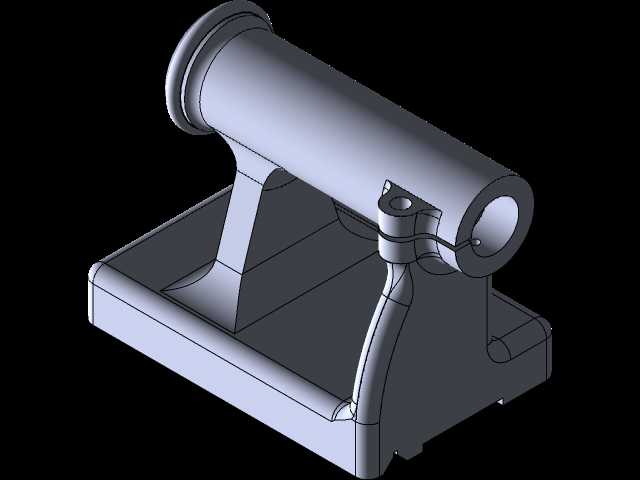

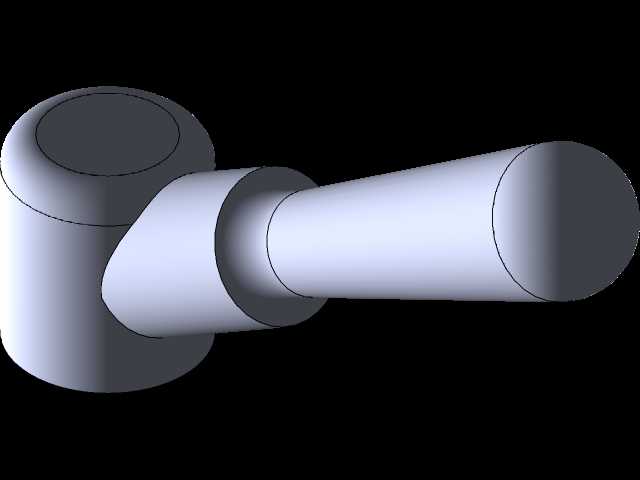

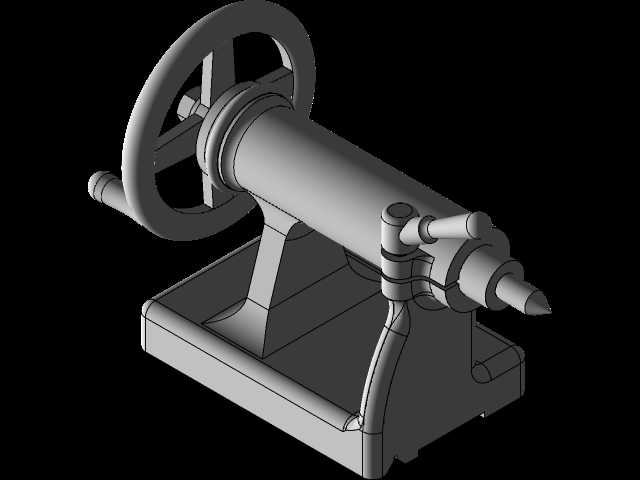

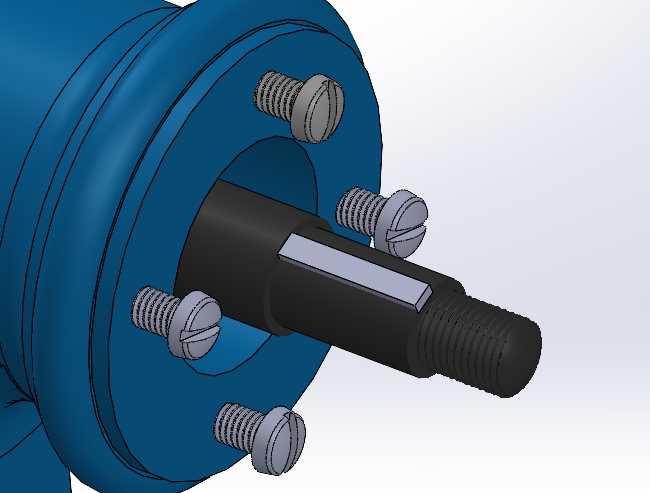

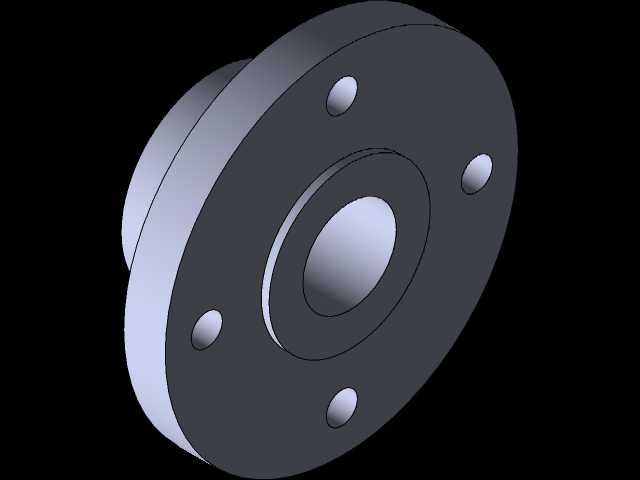

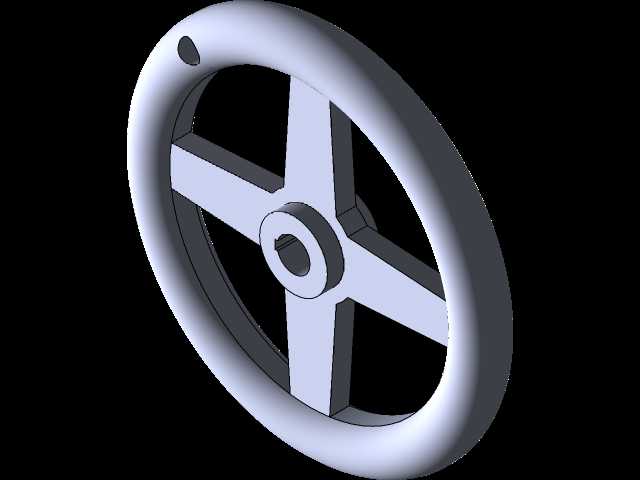

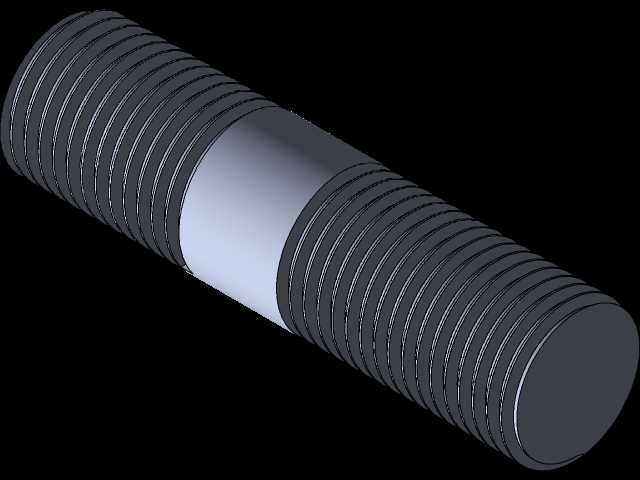

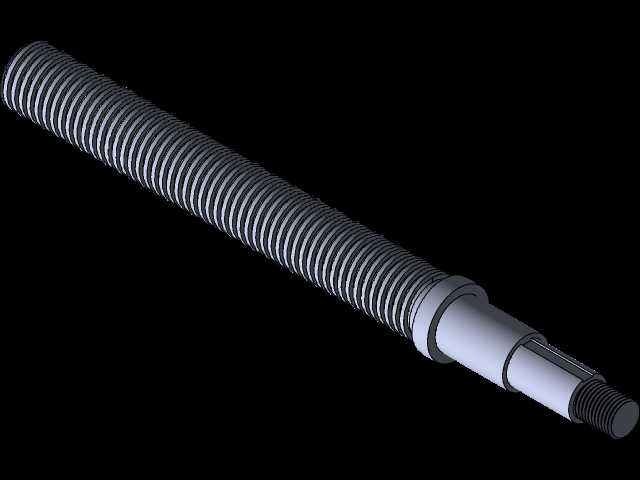

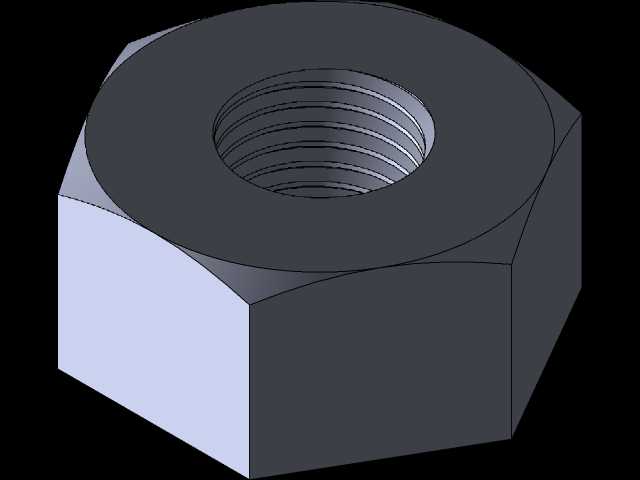

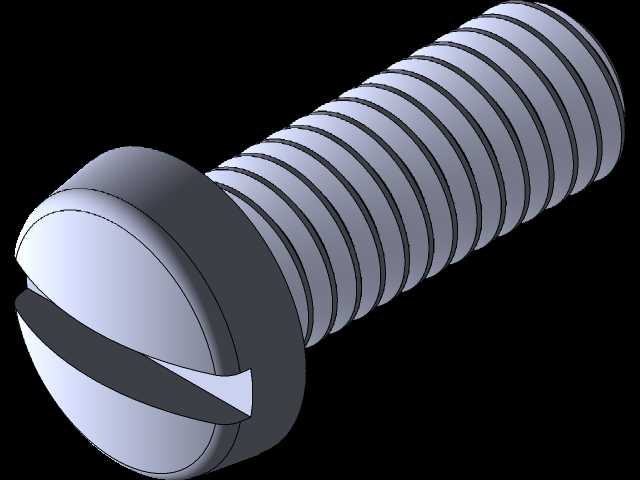

　　功能结构设计上，整套尾座分为本体底座、套筒组件、手轮进给机构、锁紧机构、顶尖快换结构几个核心模块。底座采用整体式铸铁结构的设计思路，筋板布局完全匹配切削受力的传递路径，纵向受力时可将切削力均匀传递到床身导轨面，避免局部应力集中导致的部件变形；套筒采用淬火处理的耐磨钢材质，内孔为莫氏锥度设计，可适配标准莫氏顶尖、钻夹头接杆等通用工装，套筒外圆与本体安装孔的配合间隙经过严格控制，既保证进给动作顺畅无卡滞，又避免间隙过大导致的顶尖跳动超差；手轮进给机构采用梯形螺纹传动，具备自锁特性，进给过程中可实现微米级的进给量调整，手轮旁设置的锁紧手柄可在进给到位后直接锁死套筒位置，承受钻削、铰削过程中的轴向进给力，防止加工过程中套筒回缩；侧面的快压锁紧手柄可实现尾座在床身导轨上的快速锁紧与松开，调整工件装夹长度时无需反复拧动锁紧螺栓，操作效率更高。

　　安装边界与尺寸适配方面，该尾座的底座导轨跨距、安装基面高度完全匹配CA6140普通车床的床身参数，顶尖中心高与车床主轴中心高保持一致，同轴度误差控制在0.02mm以内，套筒的最大进给行程可覆盖常规中心孔钻削、短孔铰削的行程需求，手轮的操作半径符合人体工程学设计，操作人员站在车床操作位即可轻松完成进给、锁紧的全部操作，无需额外探身或调整站位。尾座的整体外形轮廓不会与车床刀架的纵向进给路径产生干涉，刀架运行到靠近尾座的极限位置时仍保留足够的安全间隙，避免加工过程中出现撞刀风险。

　　从结构设计的细节考量来看，这套尾座的润滑通道设计完全贴合车间日常维护需求，套筒配合面、螺纹传动副的位置都预留了注油孔，日常维护时可直接通过注油孔加注润滑油，无需拆解部件即可完成润滑保养，降低设备维护的工作量；所有操作手柄的位置都避开了切屑飞溅的主要区域，加工过程中产生的带状切屑不会缠绕到手柄或传动部件上，减少操作过程中的安全隐患；尾座前端的顶尖位置设置了切屑防护挡板，可阻挡钻削、车削过程中飞溅的切屑刮伤套筒外圆表面，延长核心配合面的使用寿命。在实际车间加工场景中，这类尾座不仅可用于常规的金属切削加工，换装特殊工装后还可完成小型零件的径向铆接、压装等辅助工序，是普通卧式车床不可或缺的核心功能部件，其结构设计的合理性直接决定了车床的加工范围与加工精度上限。
