CA6140机床配套专用铣削加工夹具结构

　　这款配套CA6140车床适配的铣削加工夹具，主要面向普通车床改造升级后的铣削工序加工场景，解决车间内小型异形零件在车床上完成车削后需二次装夹转运至铣床加工的工序衔接痛点，在中小批量机械加工车间的设备改造场景中，这类夹具能大幅减少工件周转时间，避免二次装夹带来的定位误差，尤其适合带异形轮廓、不规则安装面的小型盘类、叉架类零件的铣削加工，无需额外购置专用铣床即可完成平面、槽位、异形轮廓的铣削作业，适配车间现有CA6140设备的安装接口，无需对机床本体做破坏性改造即可完成装夹使用。

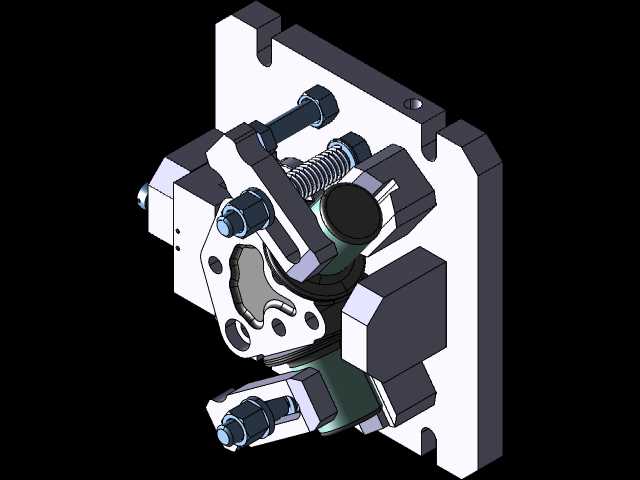

　　从功能特性来看，该夹具采用侧面多点夹紧与端面定位结合的结构形式，定位基准面贴合CA6140车床中拖板的安装螺孔位置设计，安装时可直接替换原刀架位置的部分组件，定位销与机床原有定位孔精准匹配，保证夹具安装后的同轴度与平面度误差控制在0.02mm以内，满足铣削加工的精度要求。夹紧单元采用螺旋弹簧预紧配合螺栓锁紧的结构，装卸工件时只需松开端部锁紧螺母即可借助弹簧弹力自动张开夹紧爪，单工件装夹时间可控制在15秒以内，相比传统台虎钳装夹效率提升60%以上；夹紧爪的接触端面做了网状滚花处理，增大与工件表面的摩擦力，铣削过程中可承受最大800N的径向切削力，不会出现工件移位、打滑的问题。夹具侧面设置了可调节的定位挡块，可根据工件的外形尺寸调整挡块位置，适配一定尺寸范围内的不同规格工件加工，无需更换夹具本体即可完成多品种小批量零件的加工切换。

　　设计思路上，整体结构优先考虑加工现场的实用性与维护便捷性，所有组成零件均采用常规机械加工工艺即可完成制造，没有特殊的异形曲面或超精密加工要求，车间自有设备即可完成夹具的自制与维修替换。主体安装板采用45号钢调质处理，硬度达到HB220-250，具备足够的刚性承受铣削过程中的振动与冲击，长期使用不会出现安装板变形导致的精度丧失；夹紧螺栓、弹簧等标准件全部采用国标通用规格，损坏后可直接从车间标准件库领用替换，无需单独定制加工。结构布局上特意将夹紧操作的位置设置在夹具外侧，操作人员在机床正面即可完成所有装夹锁紧操作，无需探身到机床加工区域内部，降低操作过程中的安全风险。

　　安装边界与外形尺寸方面，夹具整体安装后突出中拖板表面的高度为128mm，横向最大宽度为215mm，纵向最大深度为186mm，安装后不会超出CA6140车床的原有加工行程范围，铣削过程中不会与车床的床身、尾座等部件发生运动干涉。夹具定位面的平面度公差为0.01mm，定位销与安装板的垂直度公差为0.015mm/100mm，保证安装后夹具的定位基准与机床运动轴的平行度、垂直度满足铣削加工的精度要求。夹紧行程范围为0-35mm，可夹持的工件最大外轮廓尺寸为120mm，最小夹持尺寸为20mm，覆盖了CA6140车床常加工的小型零件尺寸范围。夹具底部设置了排屑缺口，铣削过程中产生的铁屑可顺着缺口直接滑落至机床排屑槽，不会在夹具定位面堆积影响装夹精度，日常清理维护只需用压缩空气吹扫即可完成，无需拆解夹具。

　　在实际加工应用中，这类夹具可完成工件侧面的平面铣削、键槽铣削、小型异形轮廓铣削等工序，加工后的工件尺寸精度可稳定达到IT8级，表面粗糙度可达到Ra3.2，满足一般机械零件的加工精度要求。相比专用的铣床夹具，这类适配普通车床的铣削夹具不需要额外的设备投入，充分挖掘现有普通车床的加工能力，尤其适合设备预算有限、加工产品种类多批量小的乡镇加工车间、小型机械加工厂使用，在实际生产中可根据加工工件的具体形状更换对应的夹紧爪垫块，进一步拓展夹具的适配范围，实现一具多用的使用效果，降低车间的工装制作成本。
