数控机床伸缩式导轨防护罩结构模型

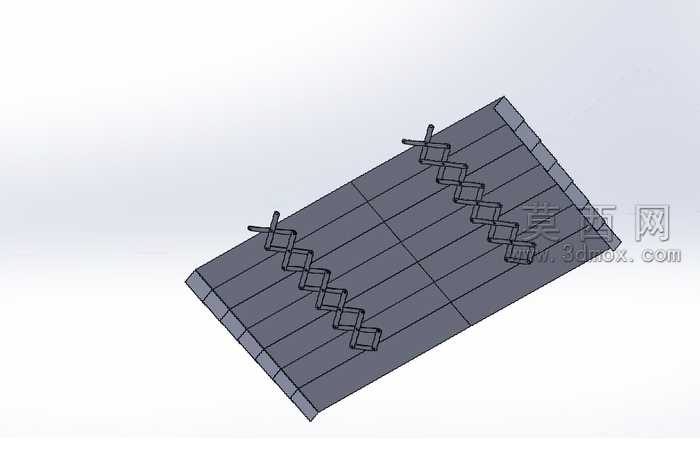

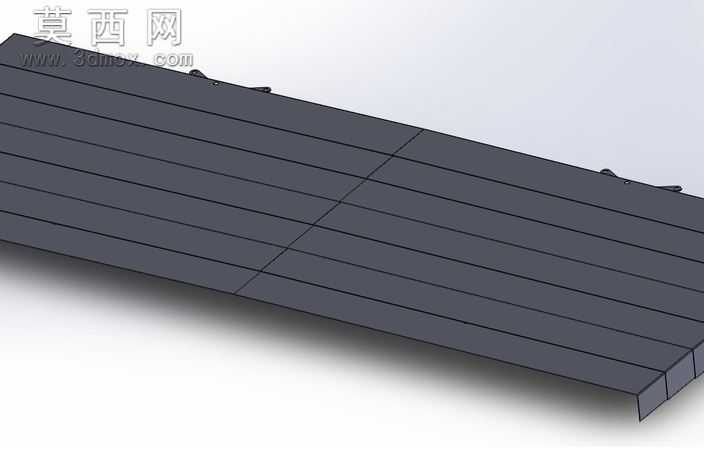

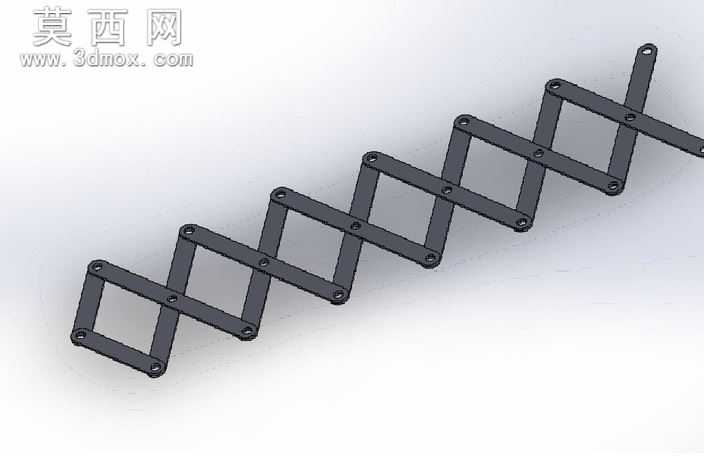

本模型为数控机床配套的伸缩式导轨防护罩三维结构，采用剪叉式平行四边形铰接结构作为伸缩支撑主体，整体建模过程严格遵循机械结构运动逻辑，在三维建模环境中首先完成单片支撑板的轮廓绘制，通过拉伸命令生成等厚度的板件实体，对板件的铰接孔位进行精准定位，确保每处铰接点的同轴度公差符合装配要求，随后通过线性阵列配合角度约束完成多组剪叉单元的排布，相邻板件之间通过铰接轴实现可转动连接，整体结构可沿导轨延伸方向完成顺畅的伸缩往复运动，完全模拟实际防护罩的运行状态。建模过程中对板件的边缘做了圆角过渡处理，还原实际钣金加工的工艺特征，避免尖锐棱角带来的安全隐患，材质配置上选用机床附件常用的冷轧钢板材质参数，赋予模型哑光深灰的金属质感，渲染阶段采用柔和的工业产品打光方式，清晰展现剪叉结构的铰接细节与层叠伸缩的结构层次，直观呈现结构收缩与伸展状态下的形态变化。该防护罩的设计思路围绕数控机床直线导轨的防护需求展开，剪叉式的支撑结构能够在机床导轨运行时同步伸缩，对导轨形成全覆盖式防护，阻挡加工过程中产生的切屑、切削液以及粉尘进入导轨配合面，避免导轨出现磨损、卡滞等故障，延长导轨的使用寿命。建模时充分考虑了结构的运动干涉问题，对每一组铰接板件的转动角度范围做了限位约束，确保伸缩过程中各板件之间不会发生碰撞卡滞，同时对板件的厚度、铰接孔的孔径参数做了合理匹配，保证结构具备足够的支撑强度，不会在伸缩过程中出现变形弯折的情况，整体模型结构完整，运动逻辑清晰，可用于机床防护结构的设计参考、运动仿真演示以及相关教学场景使用，清晰展现了伸缩式导轨防护罩的核心结构原理与装配关系。
