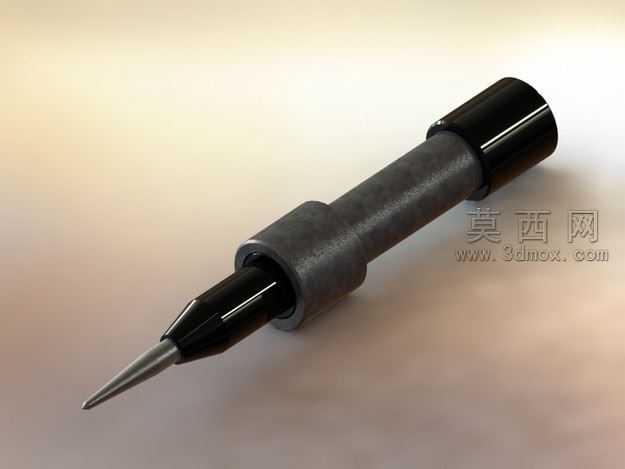

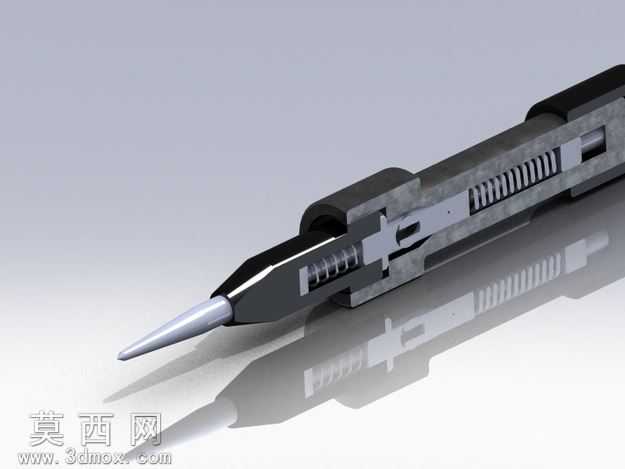

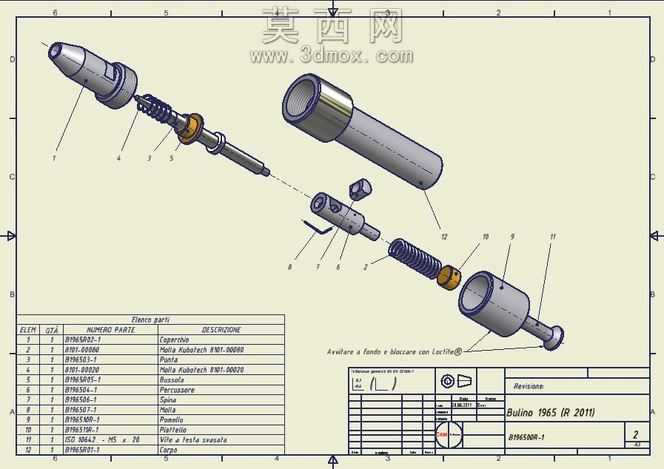

本模型为Mod.1965中心雕刻机配套加工刀具的三维设计成果,建模阶段采用自顶向下的设计思路,先依据中心雕刻机的主轴装夹标准确定刀具尾部的装夹段尺寸,保证装夹段的直径公差、长度参数完全匹配雕刻机主轴的夹头装夹范围,避免出现装夹干涉、夹持力不足的问题。建模过程中对刀具的各段结构做了精细化拆分,分别构建尾部装夹柱、中部防滑滚花环、锥度过渡段、尖端雕刻刃四个独立特征,其中中部防滑滚花环采用阵列式网格纹理建模,还原真实刀具的防滑结构,方便操作人员手动更换刀具时施力,不会出现打滑脱手的情况;锥度过渡段采用平滑曲面过渡设计,保证从装夹段到刃部的应力均匀传递,避免高速雕刻作业时应力集中导致刀具断裂。材质设置上,针对刀具不同部位的实际材质做了区分,尾部装夹柱与锥度过渡段设置为硬质合金材质,添加细腻的金属磨砂质感,还原硬质合金刀具的哑光金属外观;中部防滑滚花环添加滚压纹理对应的凹凸材质,增强视觉上的防滑触感表现;尖端雕刻刃部分设置为高抛光高速钢材质,添加轻微的金属反光效果,还原刃部精磨后的锋利质感。渲染阶段采用中性灰色渐变背景,搭配柔和的侧方主光源与顶部补光,既清晰展现刀具整体的修长结构比例,也能突出滚花环的纹理细节与刃部的尖锐轮廓,让各部分结构的衔接关系一目了然。结构设计上充分考虑中心雕刻机的实际加工需求,刃部采用细长锥型设计,可适配精细雕刻作业的窄缝加工、细节刻画需求,装夹段的限位凸台结构可保证刀具装夹时的定位精度,每次换刀都能快速达到预设的伸出长度,减少对刀耗时,整体模型完整还原了该款中心雕刻刀具的全部结构细节,可用于雕刻机装配校验、加工路径模拟、刀具选型参考等场景。
------分隔线----------------------------
- 上一篇:数控机床伸缩式导轨防护罩结构模型
- 下一篇:削弱式麻花钻三维结构设计模型
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 11.17 MB
- 售价 10金币
- 浏览次数
- 系统要求 其它,STEP/IGES,效果图,SolidWorks,AutoCAD,
- 软件分类 机床
