工业重载定向固定脚轮结构设计

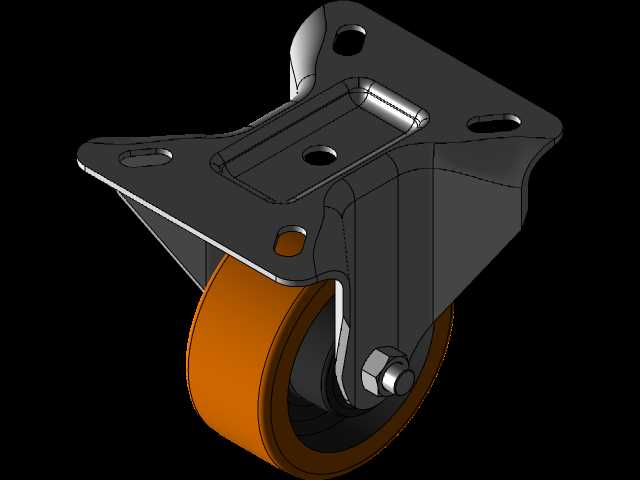

　　这款定向固定脚轮的结构设计，核心围绕工业场景下的重载平稳移动需求展开，区别于万向脚轮的转向功能，定向结构的锁定式支架设计，能保证设备沿直线行进时的轨迹稳定性，避免重载移动过程中出现轮体偏摆、行进方向偏移的问题，常见于各类需要直线推移的工业设备、工装货架、机床辅具、物流周转台车的底部支撑场景。从结构组成来看，该脚轮分为顶部安装支架、轮架支撑体、轮体、轮轴紧固组件四个核心部分，顶部安装板采用冲压成型的钢板结构，板面开设四个对称分布的安装孔，安装时可通过螺栓穿过孔位与设备底部的安装基面锁紧，安装板的翻边结构做了圆弧过渡处理，既能够提升支架整体的抗弯折强度，避免重载下安装板与支撑立板的连接处出现应力集中断裂，也能消除冲压锐边，

　　防止安装作业时划伤操作人员。支撑立板与顶部安装板为一体化冲压弯折成型，两侧立板平行度公差控制在合理范围内，保证轮轴安装后不会出现偏斜，避免轮体转动时出现卡滞、单侧磨损加剧的问题。轮体部分采用聚氨酯材质的轮面搭配金属内芯结构，聚氨酯轮面的邵氏硬度适配多数工业车间的地面工况，无论是环氧地坪、水泥地面还是钢板铺设的作业面，都能在保证承载能力的同时，减少轮面滚动时的噪音，也不会对地面造成硬压痕损伤；金属内芯与轮轴配合的位置做了轴孔公差匹配，保证轮体转动时的同轴度，减少滚动阻力。轮轴端部采用六角螺母锁紧防松结构，装配时可通过控制螺母锁紧力矩，既保证轮体转动无旷量，也不会因锁紧力过大导致轮体转动卡滞，日常维护时只需定期检查螺母锁紧状态、

　　清理轮面缠绕的杂物即可，维护成本极低。从安装边界来看，顶部安装板的孔位间距适配多数通用工业设备的底部安装标准，不需要额外对设备基面做打孔改造就能直接替换同规格的旧脚轮；支架整体的垂直高度经过优化设计，在保证轮体直径满足承载和越障需求的前提下，尽可能压缩安装总高度，降低设备整体重心，提升设备移动和静置时的稳定性。定向脚轮在实际选型搭配时，通常会与同规格的万向脚轮配合使用，一般在设备行进方向的前端配置两个万向轮用于转向调整，后端配置两个这类定向固定脚轮用于保证直线行进的稳定性，相比全万向轮的配置，这种搭配方式在长距离直线推移设备时，操作人员不需要额外修正方向，推移更省力，也能避免全万向轮配置下容易出现的轮体互相干涉、转向乱摆的问题。

　　在结构设计过程中，支架的弯折角度、安装板的厚度、轮轴的直径都经过受力校核，保证在额定承载工况下，支架的形变量在允许范围内，不会出现永久变形；轮面与支架之间预留了足够的间隙，即使轮面沾附一定厚度的灰尘、铁屑等杂物，也不会出现轮体被卡滞无法转动的情况。这类固定脚轮的适用场景覆盖非常广，小到车间内的工具周转车、物料放置架，大到重型机床的移位辅具、自动化生产线的移动工位台，都能看到这类结构的脚轮应用，其结构简单可靠、故障率低、替换维护方便的特性，也让它成为工业移动支撑部件里应用最广泛的品类之一。设计时也充分考虑了不同工况的适配性，聚氨酯轮面的耐油污特性，也能适配机加工车间这类存在切削液、机油滴落的场景，不会因为轮面沾附油污就出现材质老化变硬、开裂的问题，相比普通橡胶轮面，使用寿命有明显提升。
