CA6140车床用基本还原器结构件

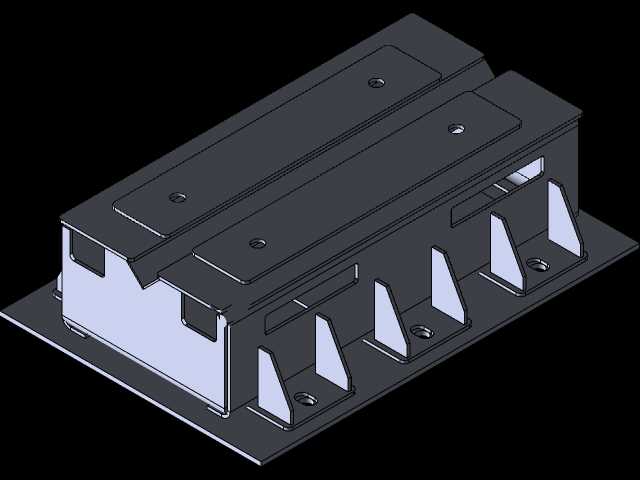

　　该结构件为CA6140普通车床配套的基本还原器承载基体，属于车床辅助功能单元的核心支撑部件，在车床的溜板箱复位、进给机构回零动作中承担安装基准与载荷承载作用，日常加工场景中，车床完成单次进给切削、螺纹加工退刀后，该部件配合复位机构带动相关传动件回到初始加工位，避免人工复位带来的定位偏差，尤其在批量轴类、盘类零件的重复车削工序中，能有效降低操作工人的重复对位工作量，保障同批次零件的加工尺寸一致性。从结构设计来看，整体采用Q235钢板焊接成型的箱型梁式结构，底部为带安装孔的整板式安装法兰，法兰面加工有6个沉头安装孔，孔位与车床床身侧的预装螺纹孔完全匹配，安装时无需额外配钻孔位，可直接通过内六角螺栓完成固定，安装面平面度公差控制在0.

　　05mm以内，避免安装后出现结构翘曲影响复位精度。主体腔体采用折弯钢板拼焊，腔体内部设置多道三角形加强筋板，筋板沿受力方向垂直布置，分别对应顶部两个安装平台的载荷传递路径，当复位机构动作产生冲击载荷时，筋板可将顶部的集中载荷均匀分散到底部安装法兰，避免长期受冲击出现焊缝开裂、结构变形的问题。顶部设置两个平行的矩形安装平台，每个平台加工有2个定位销孔与2个螺栓过孔，用于固定还原器的驱动与传动组件，平台面的平行度公差与底部安装面保持一致，保障传动组件安装后轴线与床身导轨方向平行，避免复位过程中出现卡滞、爬行的现象。腔体侧面预留有多个矩形过线缺口与传动件避让槽，缺口边缘做了去毛刺倒钝处理，既方便内部传动件的装配调试，

　　也能避免布线时划伤线缆绝缘层，同时在复位动作过程中，避让槽为传动摆杆提供足够的运动空间，防止结构干涉。从安装边界来看，该部件整体宽度适配CA6140车床床身侧的安装空间，安装后突出床身表面的尺寸不超过120mm，不会与车床的溜板、刀架等运动部件产生行程干涉，日常维护时无需拆卸周边其他组件即可完成该部件的更换与内部调整。设计过程中充分考虑了车床加工现场的切削液、铁屑工况，所有外露焊缝均做连续密封焊处理，避免切削液渗入腔体内部造成传动件锈蚀，腔体底部预留有排屑缺口，日常清理时落入腔体的铁屑可顺着倾斜的内壁从缺口排出，不会在内部堆积造成传动卡阻。结构的壁厚选择经过载荷校核，主体壁板采用6mm厚钢板，加强筋采用4mm厚钢板，

　　既满足长期受冲击载荷的强度要求，也控制了整体重量，单人即可完成安装搬运，不需要额外的吊装辅助。在实际使用场景中，该结构件的刚性直接影响还原器的复位重复定位精度，若结构出现变形，会导致复位位置偏移，进而造成下一次进给的进刀位置偏差，出现零件尺寸超差、打刀等问题，因此设计时对所有安装孔的位置度、安装面的形位公差都做了明确要求，焊接完成后需经过振动时效处理消除焊接应力，再进行金加工，避免使用过程中出现应力释放导致的精度衰减。
