进击的巨人主题立体机动装置推进器结构

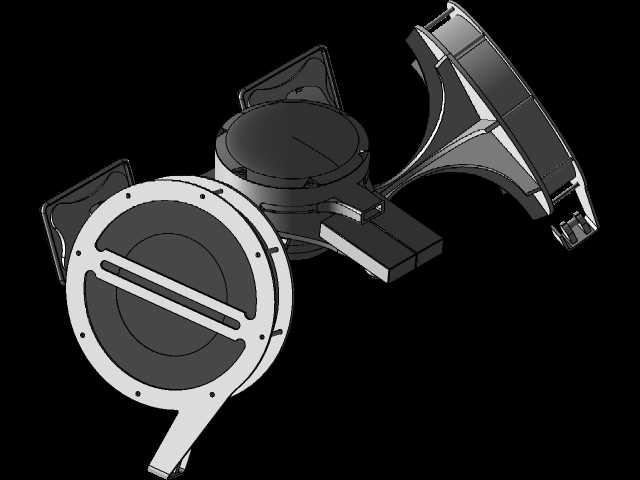

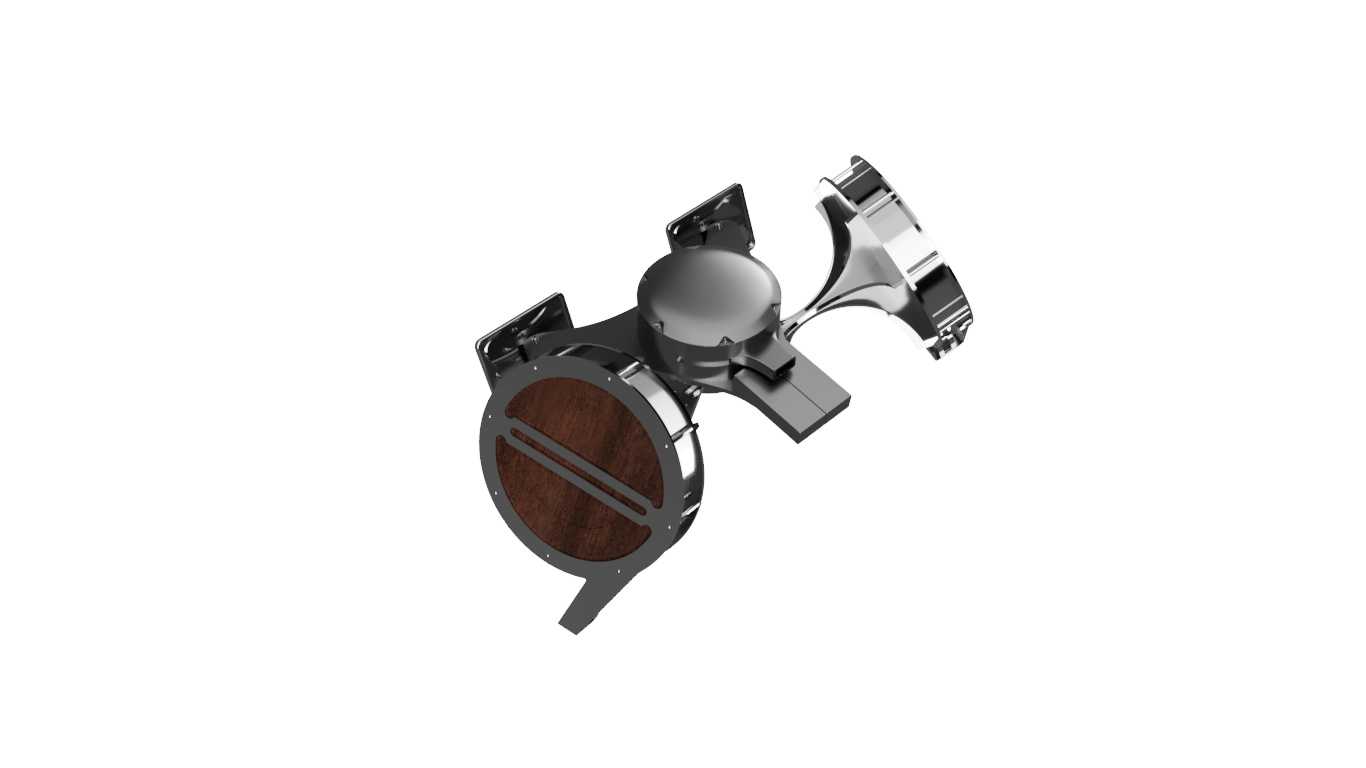

　　这款推进器结构的设计原型来自幻想题材中的立体机动装置核心动力单元，在实际的文创周边制作、主题展陈道具开发、cosplay装备定制场景中有着明确的落地需求，区别于纯观赏类的摆件模型，该结构在设计阶段就充分考虑了实体复刻时的装配合理性与部件运动逻辑。从功能特性来看，该推进器作为整套立体机动装置的核心挂载单元，需要承担气体存储腔体固定、喷射方向调节、锚钩发射机构基座、绑带连接支点四个核心功能，主体采用框架式镂空结构，在保证结构强度的前提下尽可能降低整体自重，避免实体制作后佩戴时产生过大的负重感。设计过程中首先确定了核心的圆形储气腔体的安装边界，腔体外侧设置了两道横向加强筋，既还原了原作的视觉特征，也能在实体制作时提升薄壁腔体的抗形变能力，

　　腔体周边延伸出的三个安装支耳分别对应上方的锚钩绞盘固定位、侧方的喷射导气管路走位槽、下方的绑带连接挂点，每个支耳的安装孔位都预留了标准的紧固件安装空间，不需要二次打孔即可完成各子部件的装配。外形尺寸方面，主体结构的圆形腔体直径控制在180mm左右，整体横向最大宽度为260mm，纵向从顶部挂点到底部延伸支脚的总高度为220mm，安装时通过后侧的两块弧形贴合板与穿戴者的腰侧轮廓匹配，贴合板表面预留了绑带穿装的矩形槽位，可适配不同腰围的穿戴需求，不需要额外调整结构尺寸。喷射端的导流结构采用了分叉式导向设计，两个对称的喷射口可以独立调整偏转角度，在实体道具制作时可在导流口内部加装小型风机或者烟雾发生装置，模拟喷射时的动态效果，

　　导流结构与主体框架之间采用卡扣式连接，不需要额外紧固件即可完成拆装，方便后期对内部的功能模块进行维护更换。锚钩发射机构的安装位设置在主体结构的上方凸起平台，平台表面做了防滑纹理处理，发射机构的走线槽沿着腔体外侧的加强筋内侧布置，完全隐藏在结构内部，不会破坏整体的外观完整性，下方延伸的支脚结构除了作为外观特征之外，还可以作为额外的挂载点，固定备用的气体罐或者工具附件。整套结构的壁厚统一设置为2.5mm，既满足3D打印或者树脂翻模时的工艺要求，也能保证日常使用中的抗冲击能力，所有的棱角位置都做了R2的圆角处理，避免穿戴使用时划伤衣物或者皮肤，各活动部件的配合间隙预留了0.3mm的装配公差，不管是采用PLA材料3D打印，

　　还是采用金属件CNC加工，都能顺利完成装配，不会出现卡滞或者间隙过大的问题。在实际的展陈道具应用中，该结构可以直接作为静态展示件安装在主题展架上，配合灯光效果还原作品中的设定场景，在定制穿戴道具的场景中，只需要在储气腔体内部加装配重块调整整体重心，就能避免穿戴时出现结构侧翻的问题，绑带连接位的尺寸也兼容市面上常规的尼龙战术绑带，不需要定制特殊规格的连接件。
