进击的巨人主题立体机动穿戴装置

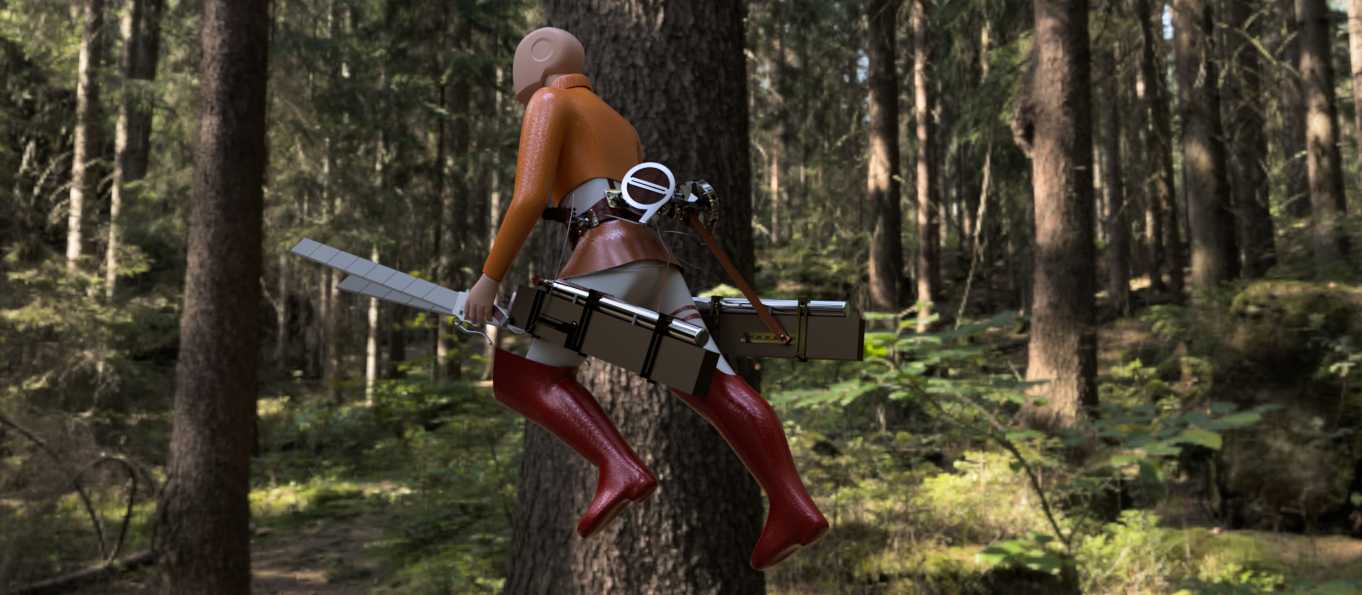

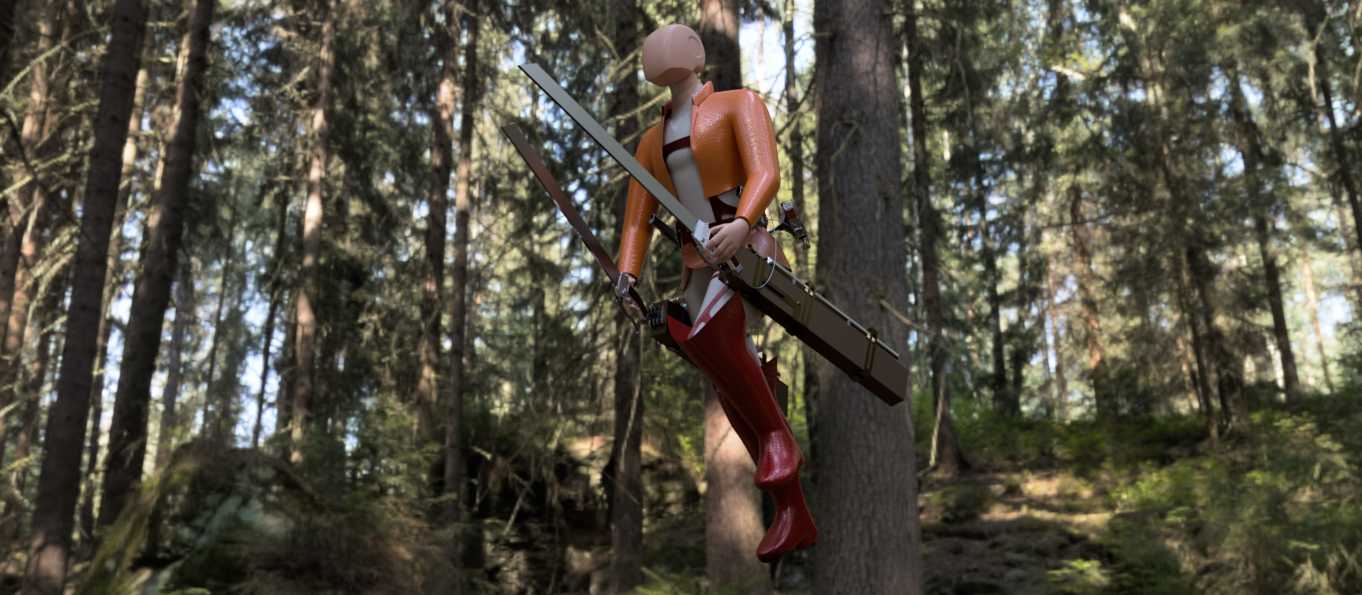

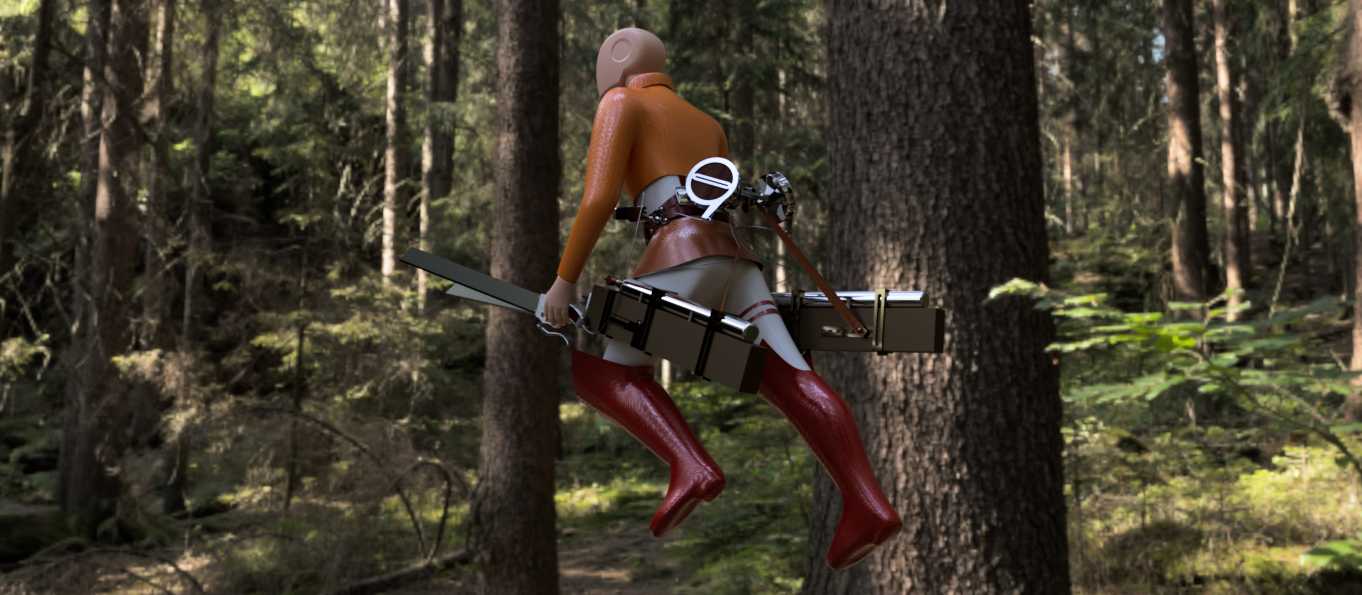

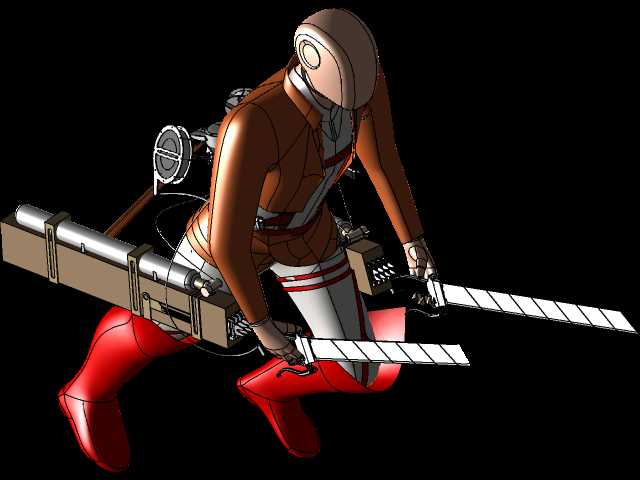

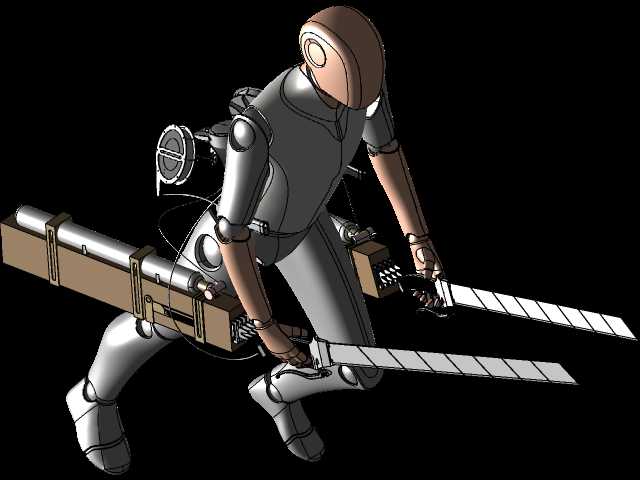

　　这套立体机动装置的三维建模，核心是还原动漫设定中高机动穿戴装备的结构逻辑，同时兼顾人体穿戴的适配性，建模过程中参考了骑行人体模型的躯干、四肢比例，确保装备挂载后不会出现穿模、干涉问题，能适配常规站姿、俯身、空中悬吊等多种姿态的展示需求。从实际应用场景来看，这类模型主要用于动漫道具的3D打印复刻、cosplay装备的结构验证、影视动画的二次创作素材，也可作为机械结构教学中穿戴式挂载系统的参考案例，帮助理解小型动力装置、管线布局、挂载固定点的设计逻辑。

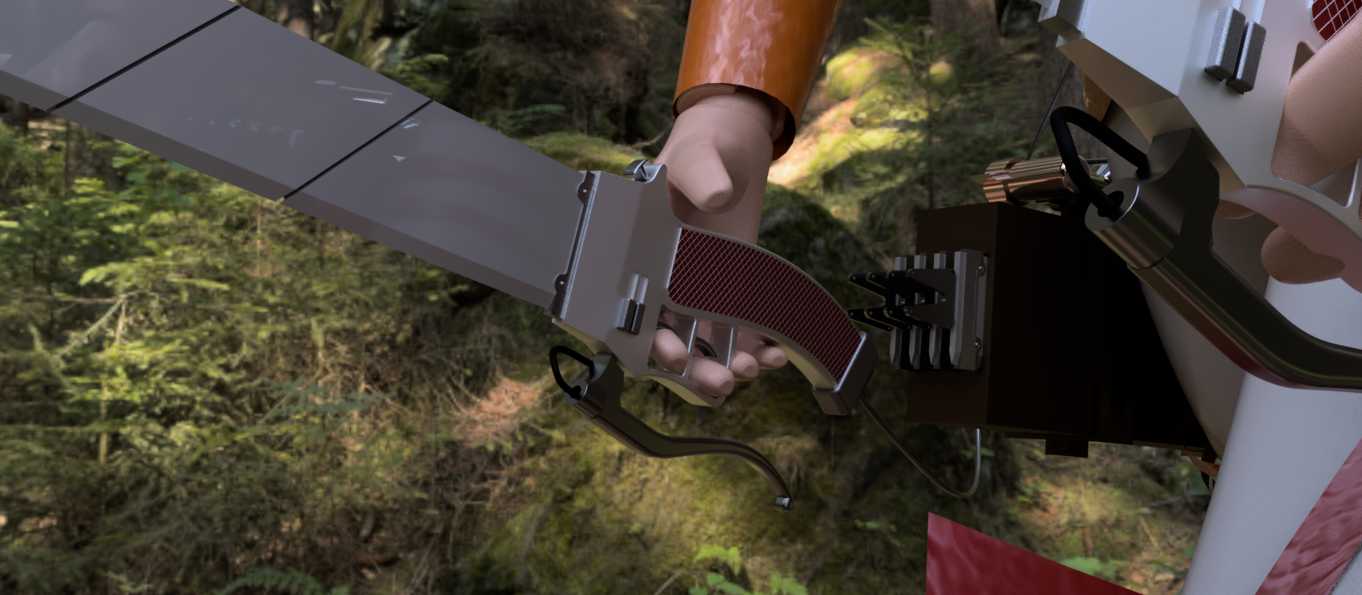

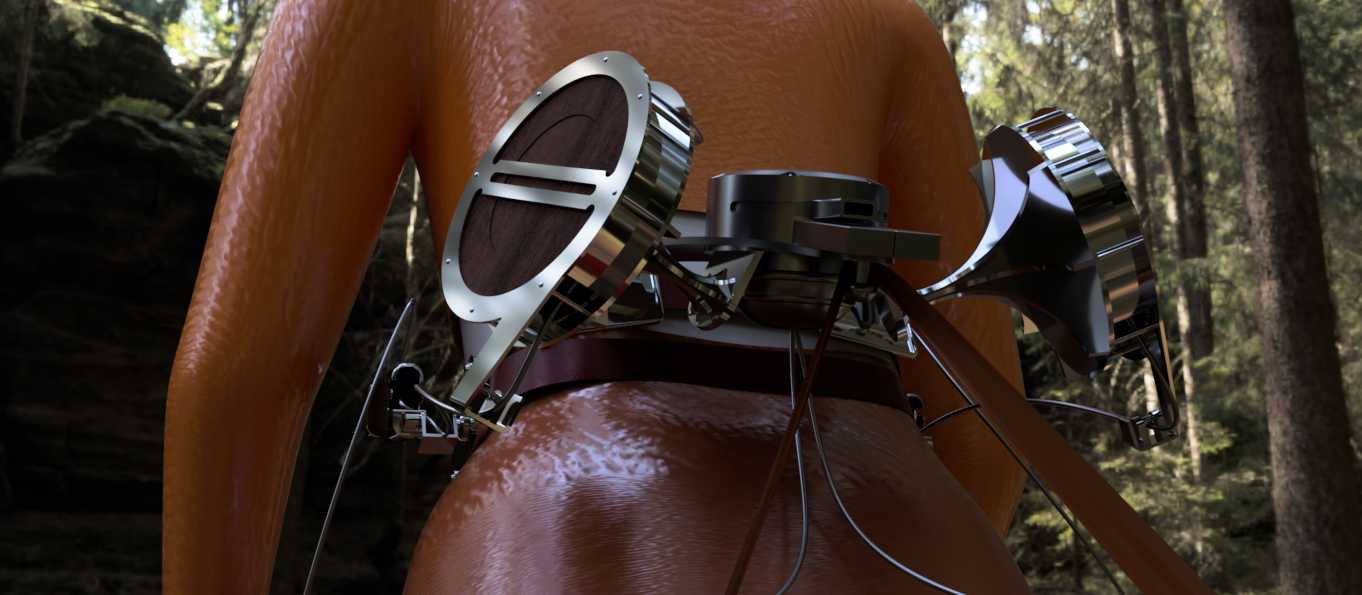

　　装置的核心功能特性围绕“穿戴式高机动辅助”的设定展开，主体分为腰腹主挂载基座、两侧燃料储箱、背部转向滑轮组、手持操纵握把、剑刃挂载卡槽几个部分。腰腹基座采用贴合人体腰胯曲线的弧面设计，建模时预留了绑带穿装的槽位，实际制作时可通过尼龙绑带将基座固定在使用者腰胯部位，分散整体装备的重量，避免长时间穿戴出现局部压痕。两侧的燃料储箱采用长方体切角造型，边角做了圆弧过渡处理，避免动作过程中剐蹭使用者腿部，储箱与基座之间采用快拆卡扣结构连接，方便模拟装填燃料的动作，也便于实际打印后拆分打磨、上色。背部的滑轮组是装置的结构核心，建模时还原了多层滑轮的同轴转动结构，绳索走线路径完全按照设定中的转向逻辑布置，每一段绳索的长度都匹配人体手臂伸展、腿部弯曲的极限活动范围，不会出现动作拉扯导致的结构错位。手持操纵握把部分做了贴合手掌弧度的凹陷设计，握把与剑刃卡槽之间设置了可转动的连接轴，能模拟剑刃弹出、收回的动作，卡槽内部预留了0.2mm的间隙，实际3D打印后不需要额外打磨就能装配剑刃零件。

　　设计思路上没有完全照搬动漫的夸张造型，而是在保留视觉辨识度的前提下做了工程化优化，比如将动漫中过于纤细的支撑臂加厚了1.5mm，提升3D打印后的结构强度，避免轻微磕碰就出现断裂；将所有外露的棱角都做了R0.8mm的圆角处理，既符合实际工业产品的安全设计规范，也能减少打印过程中的支撑用量。外形尺寸方面，整套装备穿戴后总宽度为380mm，适配腰围700-900mm的人体模型，背部滑轮组最高点距离腰腹基座的高度为220mm，不会遮挡人体头部的活动空间；两侧燃料储箱的长度为260mm，宽度为80mm，厚度为60mm，挂载后距离腿部外侧的间隙为30mm，做抬腿、跨步动作时不会碰到腿部。安装边界上，腰腹基座的内侧预留了5mm的缓冲层安装位，实际制作时可以粘贴EVA泡棉，提升穿戴的舒适度；所有零件的连接孔位都采用标准2mm、3mm的孔径，可直接使用市面上常见的螺丝、销轴进行装配，不需要额外定制连接件。

　　建模过程中还考虑了不同使用场景的拆分需求，整个模型可以拆分为17个独立零件，既可以整体渲染做展示使用，也可以拆分后单独导出进行3D打印，每个拆分件的壁厚都设置在1.8-2.5mm之间，满足FDM打印的最小壁厚要求，不需要额外加厚处理。管线部分采用柔性建模方式，可根据不同的人体姿态调整弯曲角度，适配不同的动作造型，避免管线与其他零件出现穿模问题。剑刃部分做了分件设计，刃部和剑柄可以拆分，方便后续做分色处理，也可以替换不同长度的剑刃零件，适配不同的展示需求。
