汪克尔三角转子旋转动力装置结构

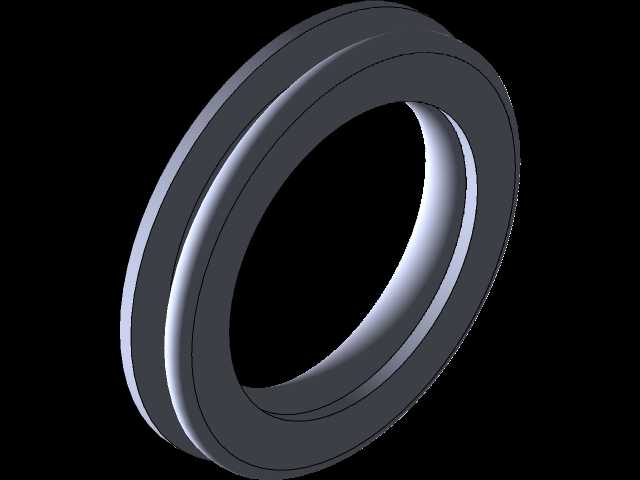

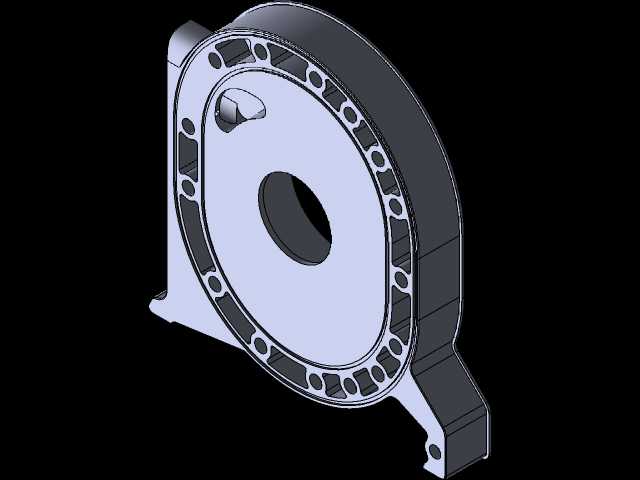

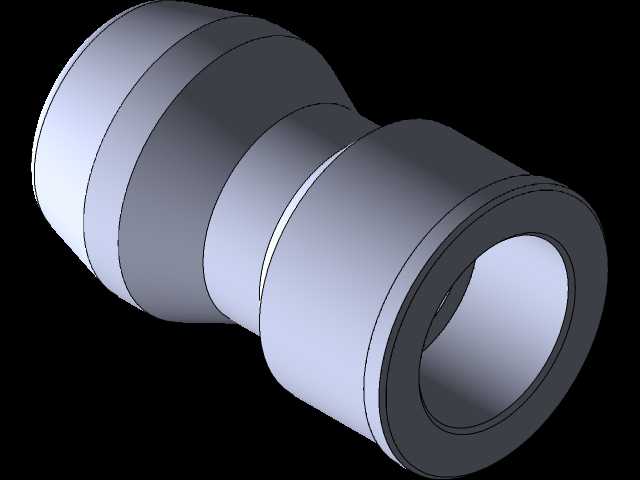

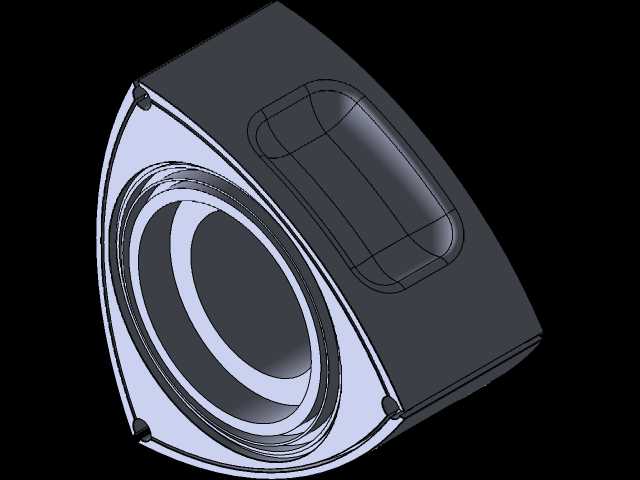

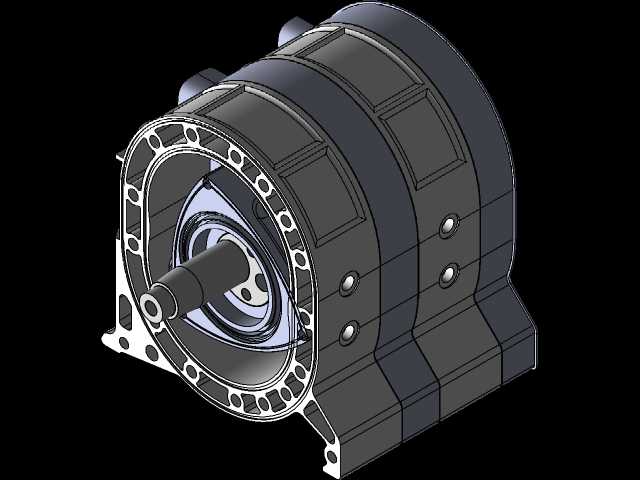

　　这款三角转子旋转动力结构，跳出了传统往复式活塞内燃机的曲柄连杆运动逻辑，在小排量高功率密度的动力需求场景里有着不可替代的应用价值，早年在勒芒赛事的原型赛车、民用运动型跑车的动力单元上都有成熟落地，也有不少航模、小型便携动力设备的改装场景会采用这类结构做动力核心。从结构设计逻辑来看，整个动力单元的核心是腔体内的三角弧形转子，转子在8字形的 epitrochoid 型腔内做行星旋转运动，三个侧边会在转动过程中把型腔分隔成三个独立的可变容积腔室，依次完成进气、压缩、点火做功、排气的四个冲程，和传统四冲程往复机曲轴转两圈完成一次做功不同，这套结构的输出轴每转一圈，三个腔室就能各自完成一次做功循环，

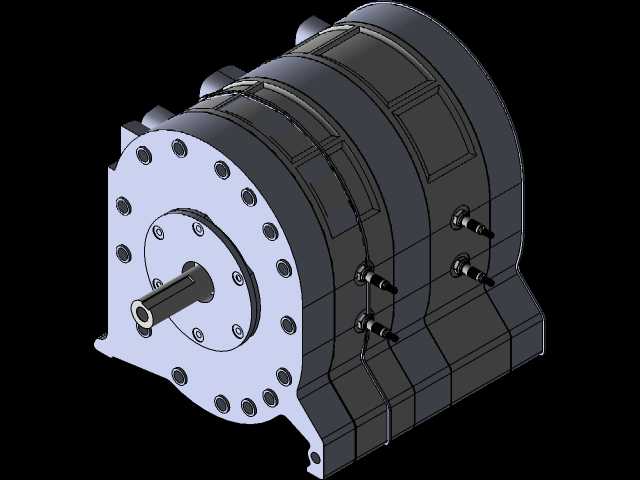

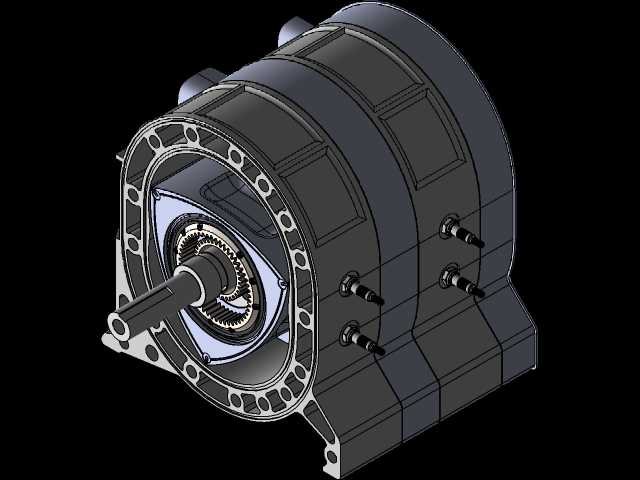

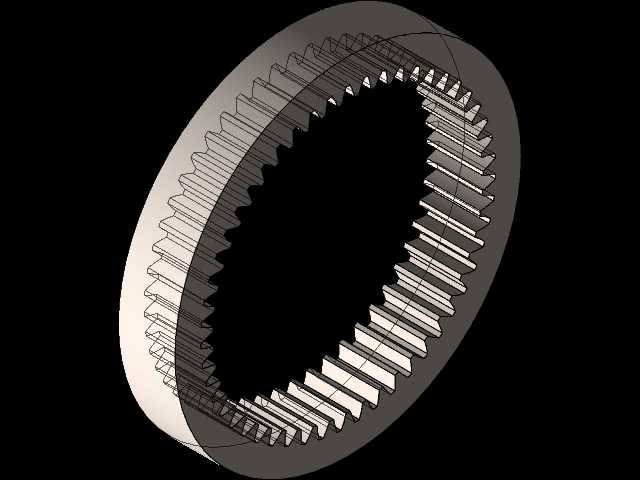

　　相同排量下的功率输出密度能做到往复活塞机的2-3倍，整体轴向尺寸也更紧凑，没有往复运动的活塞连杆组，运转时的振动量级要比同功率的往复机低很多。做三维结构设计的时候，首先要敲定的是转子和型腔的型线参数，转子的三个顶点密封片的运动轨迹必须完全贴合型腔内壁，这直接决定了腔室的密封性能，也是这类动力装置压缩比控制、漏气率控制的核心要点，模型里还原了转子内部的内齿圈和输出轴上的外齿轮啮合结构，这个固定的传动比是保证转子按固定轨迹做行星运动的关键，齿数比一般固定在3:2，这个参数一旦偏差，转子顶点就会和型腔壁发生运动干涉，直接导致结构卡滞。从安装边界来看，整个动力单元采用壳体侧边的凸耳做安装固定，

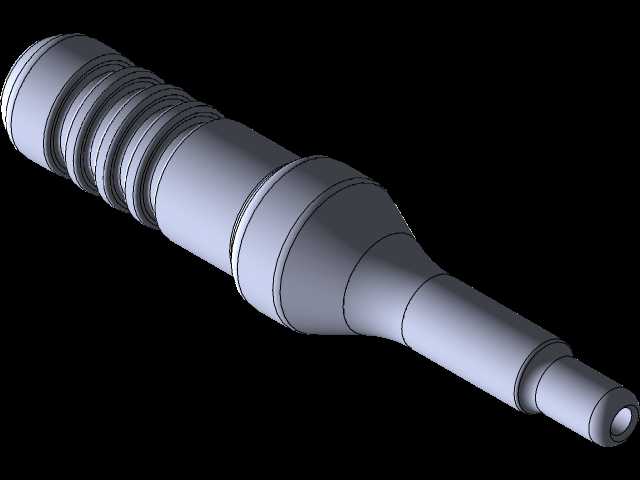

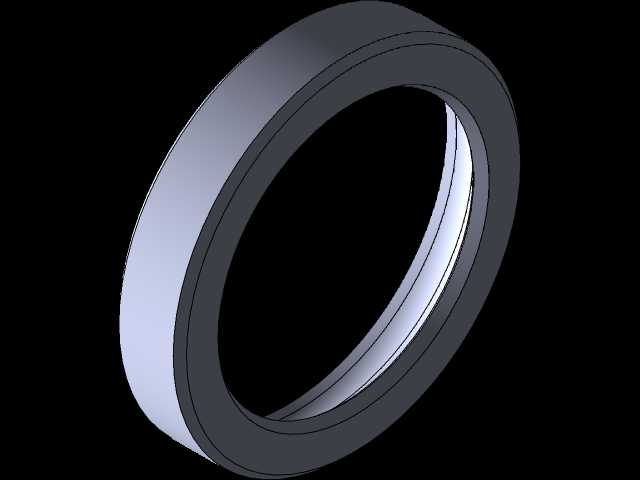

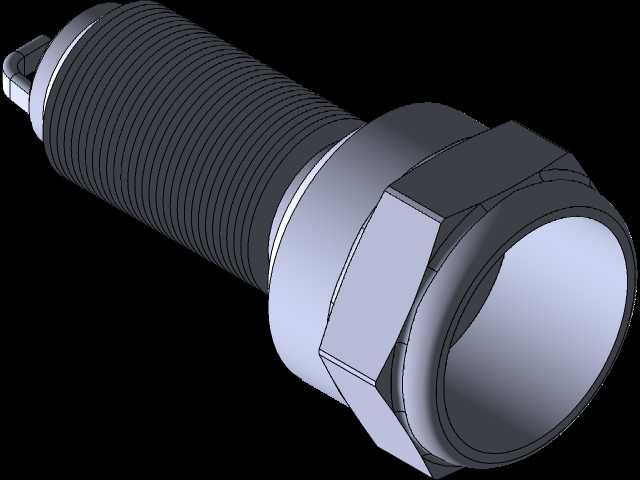

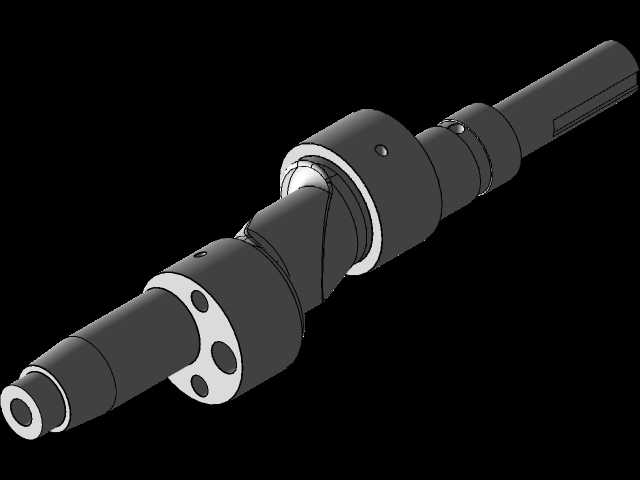

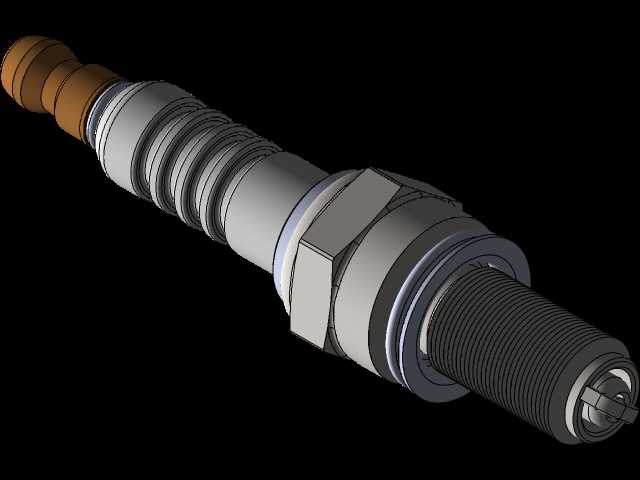

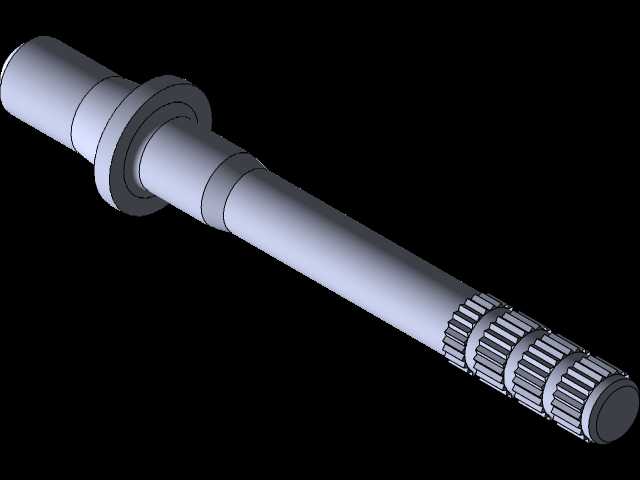

　　凸耳上预留的螺栓通孔位置要和配套的安装支架定位尺寸匹配，输出轴从壳体前端伸出，轴端的花键结构用来对接动力输出端的离合器或者传动齿轮，轴伸长度、花键模数都要和后续传动链路的参数匹配，避免出现装配干涉。壳体侧面预留的三个火花塞安装孔、进排气接口的位置都做了结构还原，在做整机配套设计的时候，要注意这些接口周边预留足够的安装操作空间，方便后续点火系统、进排气歧管的装配和维护。转子内部的偏心轴承结构是整个动力单元的受力核心，转子转动时的偏心离心力全部由这个轴承承载，设计时要重点校核这个位置的轴承载荷、润滑路径，模型里也还原了壳体上的润滑油道接口，外接润滑系统的时候要对准油道位置，保证偏心轴承、转子密封片位置的润滑供给，避免出现干磨失效。

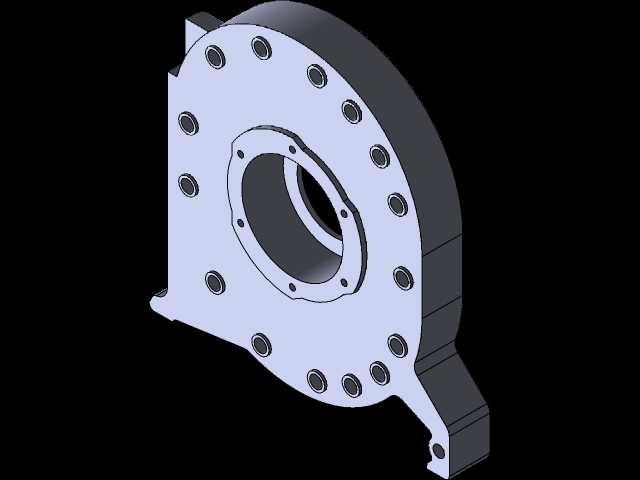

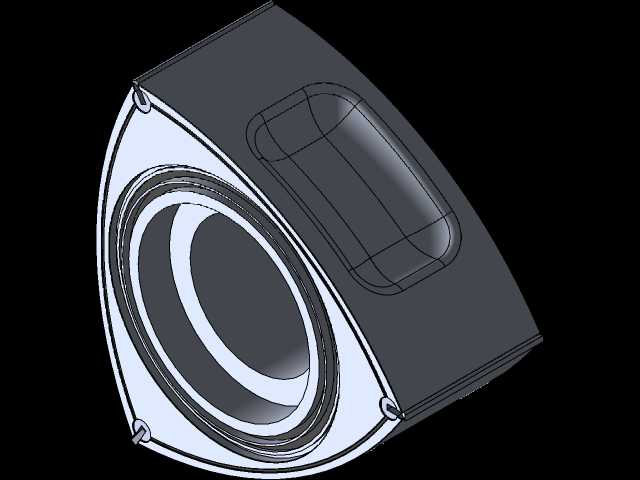

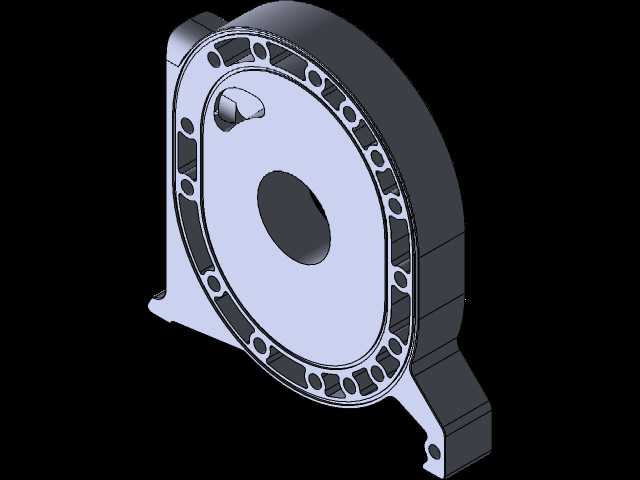

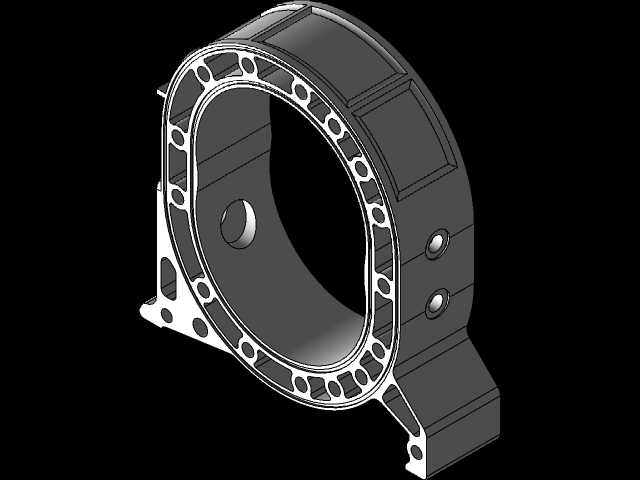

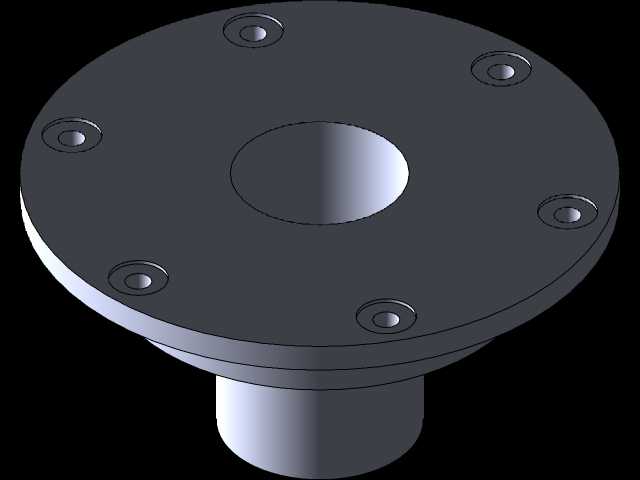

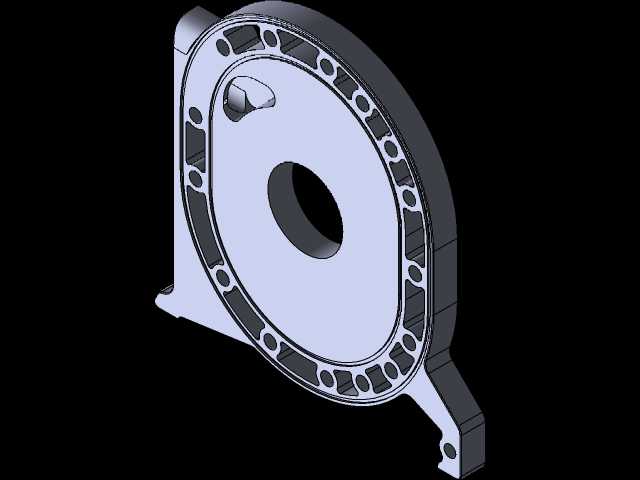

　　和传统往复机相比，这类旋转动力结构的零件总数更少，没有复杂的气门配气机构，整体重量更轻，在对动力单元重量、体积有严格限制的场景，比如小型轻型载人飞行器、便携应急动力单元、小型竞速载具上，这类结构的优势非常明显，但设计时也要注意其密封片磨损、燃烧室密封的问题，模型里还原的转子顶点密封片、侧边密封件的安装槽结构，就是为了给密封件预留安装位置，在做细节设计时还要考虑密封件的材料耐温、耐磨性能，匹配不同的燃料燃烧温度特性。整个壳体采用分层拼接的结构设计，前后端盖和中间的型腔壳体通过周圈布置的螺栓锁紧，螺栓的排布要均匀，保证端盖和型腔壳体结合面的压紧力一致，避免结合面出现漏气、漏油的问题，周圈的螺栓孔位置还要和密封垫片的孔位完全对齐，装配时要按对角顺序逐步拧紧螺栓，防止端盖受力不均出现变形。
