进击的巨人主题机动装置铲刀结构设计

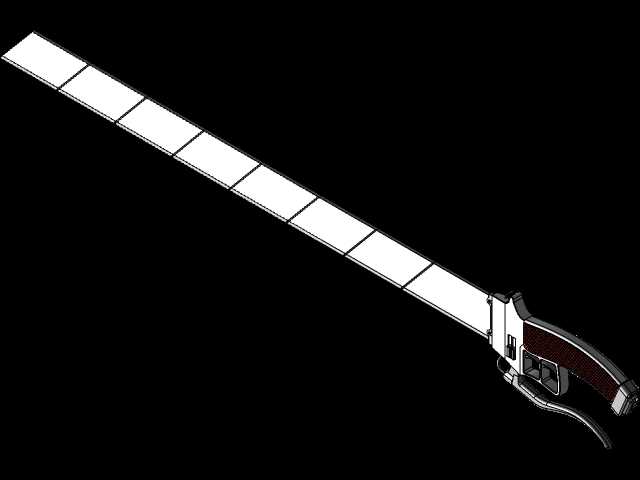

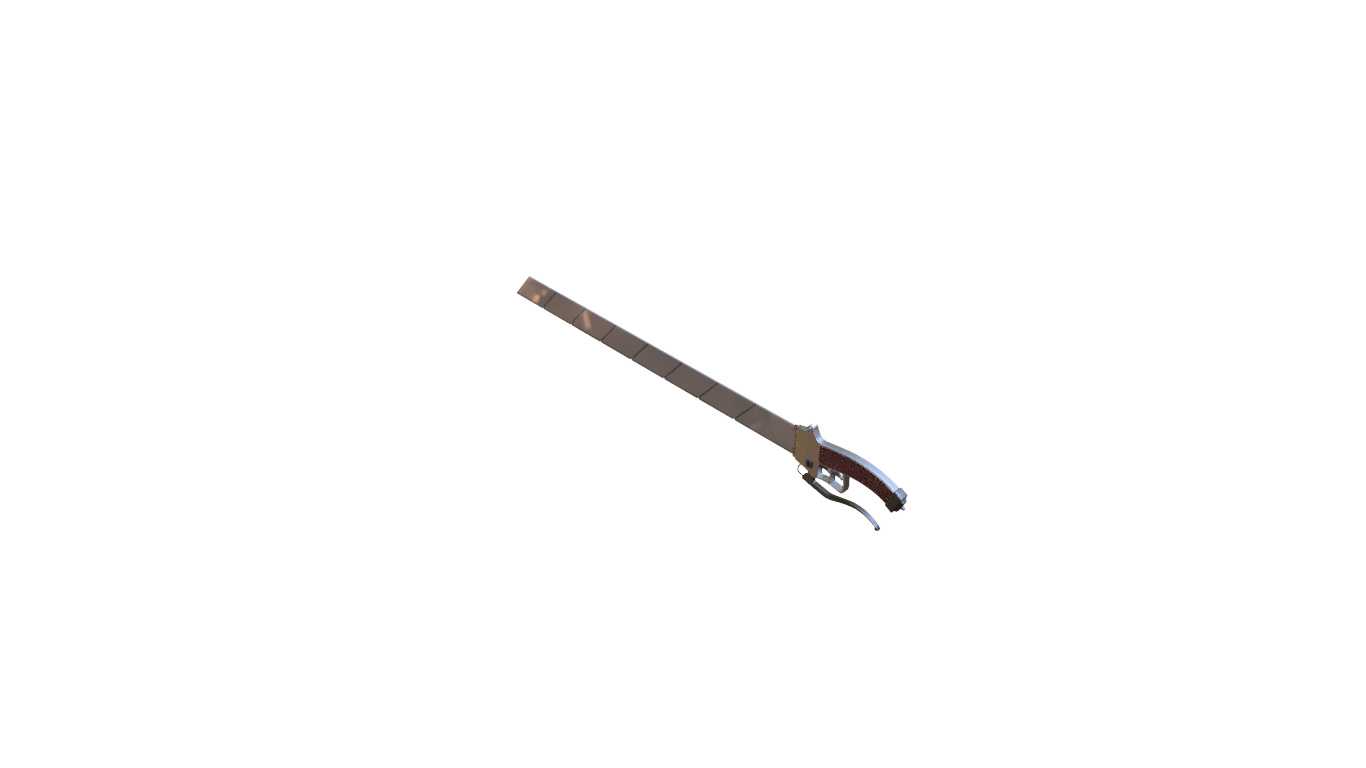

　　本次设计的铲刀结构，参考动画作品中立体机动装置的近身作战刀具形态，从机械结构落地的角度完成全参数化三维建模，兼顾道具还原度与实体加工的可行性。从实际应用场景来看，该结构既可以作为动漫主题cosplay道具的实体加工参考，也可作为文创类周边产品的结构设计蓝本，同时其狭长型手持切削刀具的结构逻辑，也能为小型特种手持作业刀具的结构优化提供参考思路。

　　从功能特性层面拆解，该铲刀整体分为刀身、握持手柄、连接挂扣三个核心功能段。刀身段采用狭长等宽渐薄设计，刃口沿刀身长度方向单侧布置，刀背做加厚处理提升整体刚性，避免狭长刀身在受侧向力时出现弯折变形，刀身靠近手柄的位置做圆弧过渡，既避免应力集中，也符合手持刀具的人机工程学握持逻辑，防止使用过程中刀身与握持手出现磕碰。握持段采用贴合手掌弧度的曲面造型，外侧做防滑纹理结构预留，内部设计有中空腔体，既可以降低整体重量，也可预留小型配重块的安装空间，方便根据实际使用需求调整整刀的重心位置，重心点控制在刀身靠近手柄1/5长度位置，保证手持操控的灵活性。连接挂扣分两处设计，一处位于手柄尾部，用于和立体机动装置的主体挂载结构做快拆连接，另一处位于手柄侧下方，用于和安全绑带结构配合，防止使用过程中刀具脱手。

　　设计过程中首先确定整体安装边界，整刀总长度控制在850mm区间，其中刀身有效长度为720mm，手柄段长度为130mm，刀身最宽位置为32mm，最厚位置（刀背处）为6mm，刃口最薄处预留0.8mm的加工余量，若作为实体金属道具使用，可根据加工材料特性调整刃口厚度，避免加工过程中出现崩边问题。手柄段最大握持直径为38mm，符合成年人手掌握持的舒适尺寸范围，尾部挂扣的接口尺寸匹配标准快拆销的安装规格，销孔直径设计为8mm，可直接选用标准件完成装配，无需额外定制连接件。

　　结构设计阶段重点考量了狭长薄壁件的刚性问题，刀身内部沿长度方向设计有三条等距分布的加强筋，加强筋厚度为2mm，高度为3mm，在不显著增加刀身重量的前提下，将刀身的抗弯截面系数提升47%，有效避免长刀身受力后的震颤问题。手柄与刀身的连接采用嵌入式过盈配合加横向销钉固定的结构，刀身尾部做100mm长的嵌入段，插入手柄内部的预留安装槽内，配合面过盈量控制在0.15mm，同时在垂直于嵌入段的方向设计两个直径5mm的销钉孔，安装时打入定位销，完全避免刀身与手柄之间出现转动或窜动，连接强度可满足日常展示、cosplay动作展示的受力需求，不会出现结构松脱问题。

　　从加工适配性角度，该模型的所有曲面均做了可制造性优化，不存在倒扣无法脱模或者加工死角的结构，若采用金属加工工艺，可直接选用棒料通过五轴铣削一次成型，刀身表面可做喷砂或者氧化处理提升质感；若采用3D打印工艺制作道具原型，所有壁厚均控制在1.5mm以上，最小打印细节尺寸不小于0.8mm，可适配FDM、光固化等主流桌面级3D打印设备的加工精度要求，打印完成后仅需简单打磨即可做后续的表面上色处理。

　　在外形还原度层面，建模过程中逐帧参考动画中的刀具透视比例，调整刀身的弯曲弧度与手柄的曲面造型，刀身并非完全平直结构，而是带有微小的向上弧度，弧度半径控制在1200mm，既还原原作的视觉效果，也能在切削受力时让应力沿刀身弧度均匀分散，避免应力集中在刀身某一截面导致断裂。手柄处的扳机结构做了可活动设计预留，扳机与手柄之间通过直径3mm的转轴连接，预留0.2mm的转动间隙，装配后扳机可实现15度范围内的扳动行程，提升道具的交互感，扳机的复位弹簧安装槽也在模型中做了预留，可直接装入直径2mm的微型压簧实现自动复位。

　　安装边界方面，该刀具与立体机动装置主体的连接接口做了通用化设计，挂扣位置的尺寸与同系列其他机动装置道具模型的安装接口完全匹配，可实现不同刀具配件的互换安装，无需对主体挂载结构做额外修改。整刀的重量控制目标为750g，若采用铝合金加工可将重量控制在600g左右，若采用树脂3D打印重量可控制在300g以内，长时间手持也不会出现明显的负重感，适配长时间展示、外景拍摄的使用需求。
